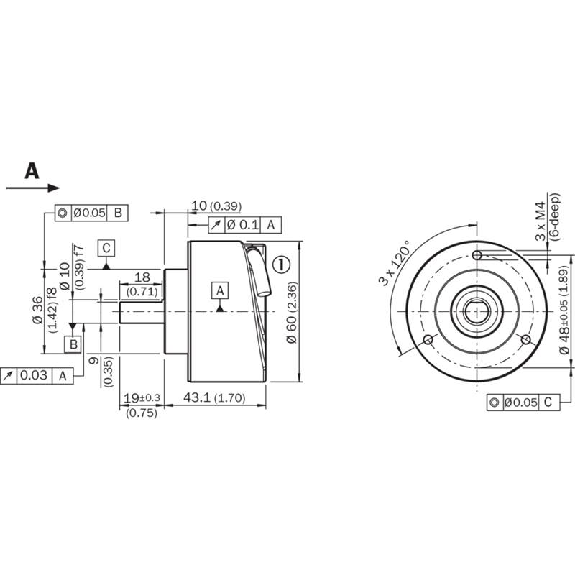

Codeur inc. Ø60mm Axe plein 10mm 01024i/t 4,5-5,5V TTL/RS422 C1,5m

Codeur absolu• Version du codeur: Multitours• Résolution max.: 12 bit x 12 bit (4.096 x 4.096)• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: SSI• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Série: AFS/AFM60 SSI

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 2.000• Programmable/configurable: Non• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe pein• Bride: Bride carrée 63,5 x 63,5 mm• Caractéristiques de l´axe: Ø9,525 mm (3/8") x 20 mm, axe avec méplat• Indice de protection: IP65• Raccordement: Embase radiale mâle M12, 8 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 5/8?• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Programmable/configurable: oui• Série: DFS60

Codeur absolu• Version du codeur: Multitours• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: PROFINET• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Programmable/configurable: Via l’outil d’ingénierie API• Série: AFS/AFM60 PROFINET
