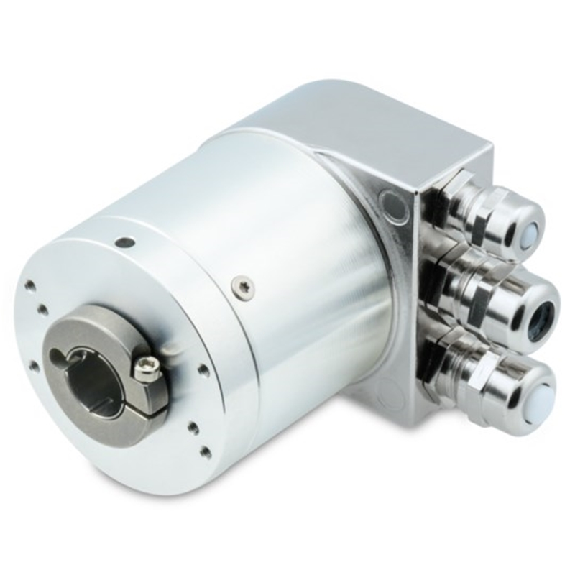

Codeur abs. PROFINET multitour Ø58mm Axe creux 12mm

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental, Ø58 mm à axe creux non traversant, alésage Ø12 mm, IP65, résolution 1024 imp/tour, sorties émetteur de ligne, alimentation 5 VDC, embase radiale mâle M23 à 12 contacts en sens anti-horaire

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 36.000• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 5/8?• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Programmable/configurable: oui• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 voies• Nombre d’impulsions: 4 096 imp/tour• Température d’utilisation: -40...+85 °C

Codeur absolu• Version du codeur: Multitours• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: PROFINET• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Programmable/configurable: Via l’outil d’ingénierie API• Série: AFS/AFM60 PROFINET
