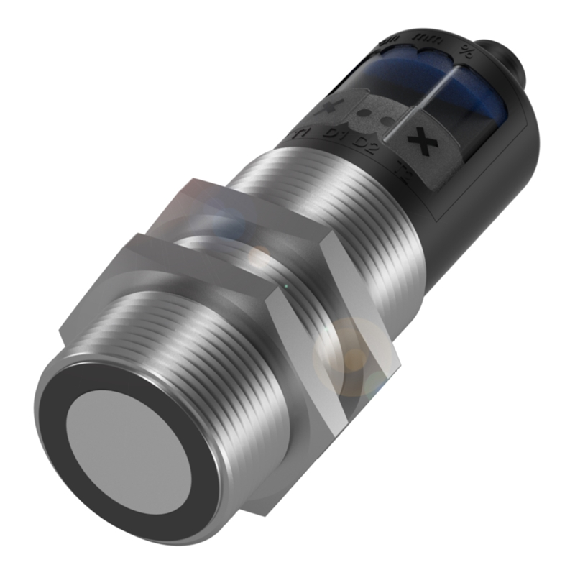

Ultrason Multi mode M30 NPN(x2) NO/NF P=200-2000mm Axial / M12 5P

Ultrsonic sensor hybrid housing, 80-1200 mm . analog . 4-20 mA+ NPN NO/NC, conn . M12 with teach-in button, cULus

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Capteur à ultrasons avec sortie numérique• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe de fonctionnement:- Barrage à réflexion- Détecteur à réflexion (point d'action)- Détecteur à réflexion (fenêtre)- Mesure analogique (courbe)• Portée: 350...5000 mm • Portée nominale Sn: 3400 mm• Fidélité de répétition: ± 0,15 % P.E.• Sortie de commutation: PNP (x2)• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 4 Hz• Sortie analogique: 0...10 V / 4...20 mA• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 47,5 x 113,2 mm• Matériau du boîtier: Laiton, PBT, TPU• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1

Données générales Plage de détection Sd 100 … 1000 mm Plage de détection valeur finale Sde 100 … 1000 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Synchronisation Oui Version multiplex Sur demande Dérive en température < 0,1 % Sde/K Temps d'activation ton(synch on) < 50 ms Temps de désactivation toff (synch on) < 50 ms Fréquence sonique 240 kHz Réglage Potentiomètre Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie NPN à fermeture (NO) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 31 mm Version de raccordement Connecteur M12

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Fonction multiplexage: Oui

Détecteur à ultrasons • Format: Cylindrique fileté, M12 x 1 • Type de détection: Directe sur l'objet• Distance de commutation Sd: 10 .. . 70 mm• Réglage: Teach-in externe• Sortie de commutation: PNP• Mode de commutation: Contact à fermeture/ouverture (NO/NF)• Fréquence de commutation: < 225 Hz• Temps de réponse: < 1,3ms• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 12 mm• Longueur totale du boîtier: 70 mm• Longueur de filetage utile: 55 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67 • Température de fonctionnement: -10 .. . +60 °C• Série UNAM 12
