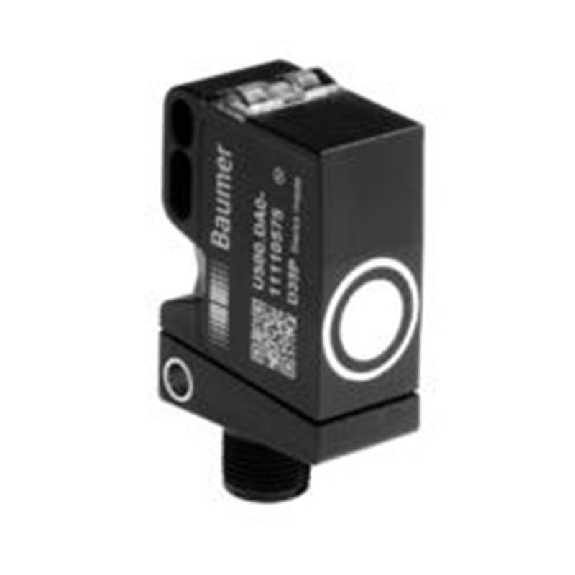

Ultrason Directe ANA 4-20mA/0-10V P100-1000mm qTeach / M12 4P

Capteur à ultrasons avec sortie numérique• Format: Hybride• Principe de détection: Directe sur l'objet • Portée Sn: 300 mm (40 .. . 300 mm)• Réglage: Touche d'apprentissage• Angle de faisceau: 7° ± 2°• Sortie de commutation: PNP• Type de commutation: Contact (NO/NF)• Fréquence de commutation: 8 Hz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 53 x 38 x 20 mm• Matériau du boîtier: PBT• Face sensible, matériau: Résine de verre époxy• Classe de protection: IP67 (EN 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus• Série: UQ

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100...1000 mm• Réglage: qTeach ou déporté, 1 point ou "fenêtre• Sortie de commutation: Push-Pull• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Matériau du boîtier: Plastique (ASA, PmmA) • Indice de protection: IP67 • Température de fonctionnement: -25 .. . +65 °C • Série: NextGen

Détecteur de mesure de distance à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 200 .. . 2000 mm• Réglage: Teach-in• Sortie analogique: Courant, 4-20mA / 20-4mA• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Ultrasonic sensor M18 analog . 4-20 mA+ NPN NO/NC 50-400 mm câble 2m with teach-in button, AISI316L stainless steel housing, cULus

Données générales Plage de détection Sd 100 … 1000 mm Plage de détection valeur finale Sde 100 … 1000 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Synchronisation Oui Version multiplex Sur demande Dérive en température < 0,1 % Sde/K Temps d'activation ton(synch on) < 50 ms Temps de désactivation toff (synch on) < 50 ms Fréquence sonique 240 kHz Réglage Potentiomètre Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie NPN à fermeture (NO) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 31 mm Version de raccordement Connecteur M12

Capteur à ultrasons avec sortie numérique• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe de fonctionnement: - Barrage à réflexion- Détecteur à réflexion (point d'action)- Détecteur à réflexion (fenêtre)• Portée: 200...2000 mm• Portée nominale Sn: 1300 mm• Réglage: Touche (2x)• Fidélité de répétition: ± 0,15 % P.E . • Sortie de commutation: NPN• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 8 Hz• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 30 x 94.5(50.5) mm• Matériau du boîtier: Laiton nickelé, PBT, TPU• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA • Série: M30M1
