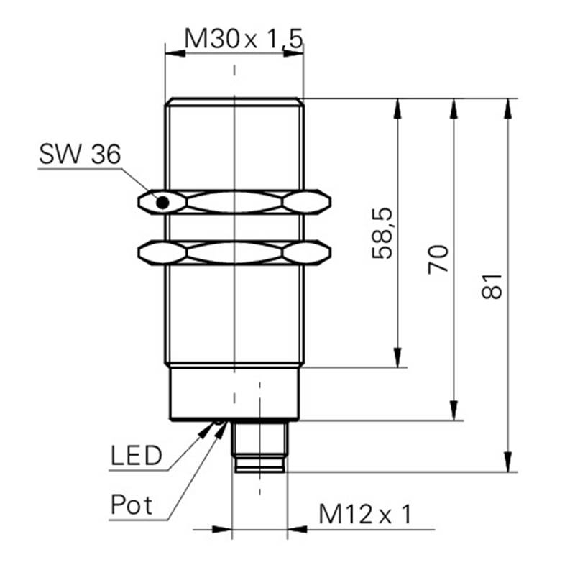

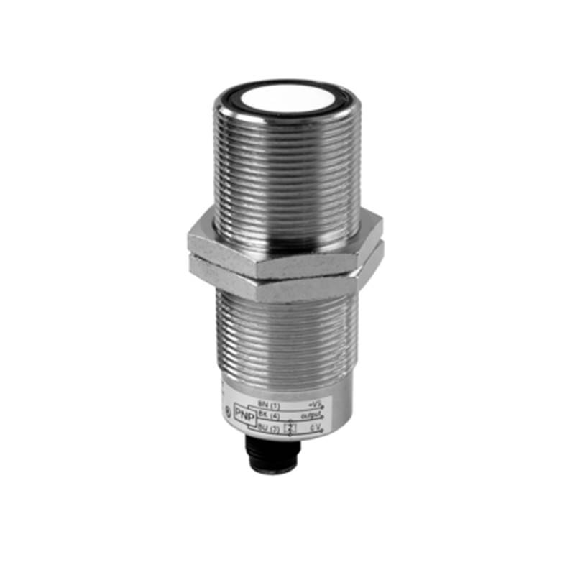

Ultrason Directe M30 PNP NO P200-1500mm Pot. 12-30VDC / M12 4P

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Capteur à ultrasons avec sortie numérique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 200...1500 mm • Réglage: Potentiomètre• Angle d'ouverture du lobe acoustique: 8 °• Fidélité de répétition: 0,2 % P.E.• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 8 Hz• Raccordement: Câble avec connecteur M12 5 pôles, 0,30 m, PUR • Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 94 mm• Longueur de filetage utile: 64 mm • Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy/PUR• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: CE, WEEE, EAC• Série: M18K0

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet • Portée: 200...1500 mm• Réglage: Non• Angle d'ouverture du lobe acoustique: 8 ° • Fidélité de répétition: 0,2 % P.E . • Sortie analogique: 0…10 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 92 mm• Longueur de filetage utile: 65 mm• Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: cULus, CE, WEEE, EAC • Série: M18K0

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 200...1500 mm • Réglage: Non• Angle d'ouverture du lobe acoustique: 8 °• Fidélité de répétition: 0,2 % P.E.• Sortie analogique: 4…20 mA• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 92 mm• Longueur de filetage utile: 65 mm• Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: cULus, CE, WEEE, EAC• Série: M18K0

Capteur à ultrasons • Format: Cylindrique fileté, M30 x 1,5, faisceau axial • Principe du capteur: Détecteur à réflexion directe • Fonction: Détection (3 modes) • Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED • Sortie numérique: 1 x PNP • Type de commutation: Contact NO/NF • Fréquence de commutation: 8 Hz • Temps de réponse: 92 ms • Interface de communication: - • Entrée multifonction (MF): 1 x MF • Raccordement: Connecteur mâle M12, 5 pôles • Tension d'alimentation: 9-30Vdc • Matériau du boîtier: Laiton nickelé, PBT • Série: UM30-2

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Détection (3 modes)• Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie numérique: 2 x PNP• Type de commutation: Contact NO/NF• Fréquence de commutation: 8 Hz• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Portée: 30 à 250 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Entrée: Synchro• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Degré de protection: IP 67• Température de fonctionnement: -10 .. . +60 °C

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Détection (3 modes)• Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie numérique: 1 x NPN• Type de commutation: Contact NO/NF• Fréquence de commutation: 8 Hz• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 60 .. . 400 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Entrée: Synchro• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Données générales Plage de détection Sd 100 … 1000 mm Plage de détection valeur finale Sde 100 … 1000 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Synchronisation Oui Version multiplex Sur demande Dérive en température < 0,1 % Sde/K Temps d'activation ton(synch on) < 50 ms Temps de désactivation toff (synch on) < 50 ms Fréquence sonique 240 kHz Réglage Potentiomètre Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie NPN à fermeture (NO) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 31 mm Version de raccordement Connecteur M12

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Portée de travail, portée limite: 200 mm .. . 1.300 mm, 2.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie numérique: 2 x NPN• Type de commutation: Contact NO/NF• Fréquence de commutation: 8 Hz• Temps de réponse: 92 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Ultrsonic sensor hybrid housing, 80-1200 mm, uscita I/O Link, conn . M12 with teach-in button, cULus

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 30 .. . 250 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C
