Ultrason M30 Directe 2x PNP NO/NF M12 5P

Capteur à ultrasons• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 300 mm (0 .. . 300 mm)• Réglage: Aucun• Angle de faisceau: ± 8°• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Temps de réponse: 1 ms• Fréquence de commutation: 500 Hz• Raccordement: Câble 2 m, PVC• Tension d'alimentation: 19-30Vdc• Dimensions: 20 mm x 30 mm x 12 mm• Matériau du boîtier: PBTP• Indice de protection: IP67• Température de fonctionnement: - 15°C…+ 60°C• Homologations: CE• Série: UH

Données générales Plage de détection Sd 100 … 1000 mm Plage de détection valeur finale Sde 100 … 1000 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Synchronisation Oui Version multiplex Sur demande Dérive en température < 0,1 % Sde/K Temps d'activation ton(synch on) < 50 ms Temps de désactivation toff (synch on) < 50 ms Fréquence sonique 240 kHz Réglage Potentiomètre Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie NPN à fermeture (NO) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 31 mm Version de raccordement Connecteur M12

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Mode: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 65 mm .. . 350 mm, 600 mm• Sortie de commutation: 1 x push-pull : PNP/NPN• Temps de réponse: 64 ms• Fréquence de commutation: 12 Hz• Interface de communication: IO-Link V1.1• Raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Métal (laiton nickelé)• Diamètre: Ø18 mm• Longueur du boîtier: 52,7 mm• Indice de protection: IP65, IP67• Température de fonctionnement: –25 °C .. . +70 °C• Série: UM18-2 Pro

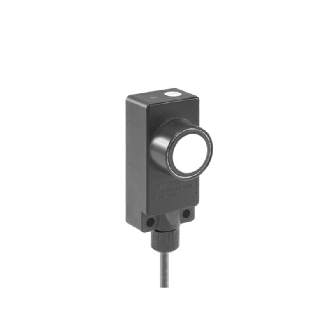

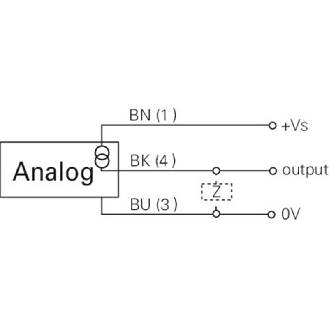

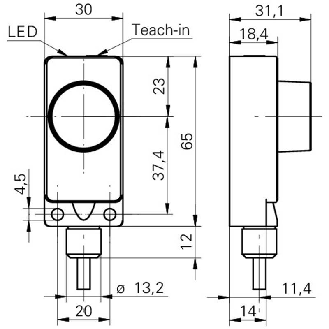

Détecteur de mesure de distance à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 200 .. . 2000 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Câble 2 m• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67 • Température de fonctionnement -10 .. . +60 °C

Ultrasonic sensor M18 PNP adjustable hysteresis/standard window/NO+NF 50-400 mm câble 2m with teach-in button, AISI316L stainless steel housing, cULus

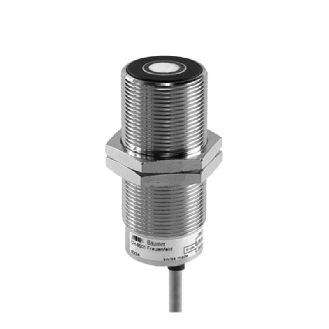

Détecteur à ultrasons• Format: Cylindrique fileté, M30 x 1.5• Type de détection: Barrière reflex• Distance de commutation: 0 .. . 3000 mm• Réglage: Teach-in • Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Diamètre: 30 mm (44,5 mm)• Longueur: 95 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C
