Ultrason Directe M18 ANA 0-10V P200-1500mm Axial / M12 4P

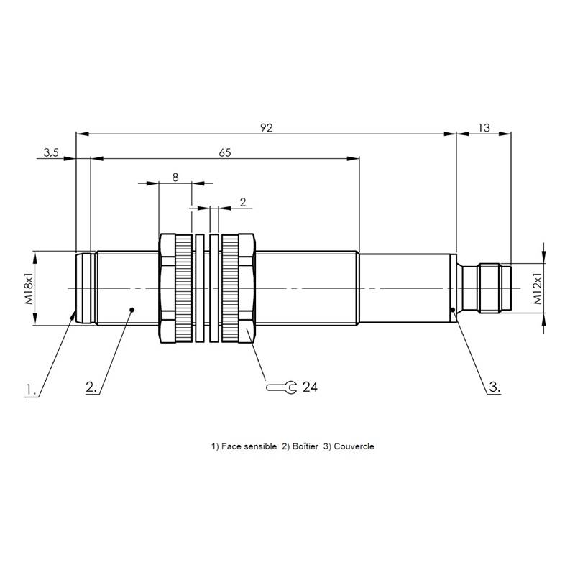

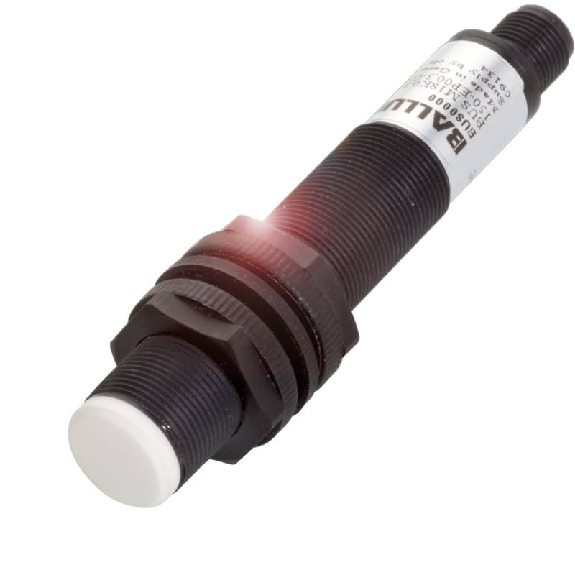

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 200...1500 mm • Réglage: Non• Angle d'ouverture du lobe acoustique: 8 °• Fidélité de répétition: 0,2 % P.E.• Sortie analogique: 4…20 mA• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 92 mm• Longueur de filetage utile: 65 mm• Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: cULus, CE, WEEE, EAC• Série: M18K0

Détecteur de mesure de distance à ultrasons• Format: Cylindrique fileté, M12 x 1, inox (V4A)• Exécution spéciale: Résistant aux produits chimiques• Type de détection: Directe sur l'objet• Plage de détection Sd: 20 … 200 mm• Résolution: < 0,3 mm• Réglage: Teach-in externe• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Diamètre totale du boîtier: 12 mm• Longueur: 70 mm• Matériaux du boîtier: Acier inoxydable 1.4435 (V4A)• Revêtement face active: Parylene• Face du détecteur résistant à la pression: 6 bar• Indice de protection: IP67• Température de fonctionnement: 0 .. . +60 °C

Capteur à ultrasons avec sortie numérique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 200...1500 mm • Réglage: Potentiomètre• Angle d'ouverture du lobe acoustique: 8 °• Fidélité de répétition: 0,2 % P.E.• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 8 Hz• Raccordement: Câble avec connecteur M12 5 pôles, 0,30 m, PUR • Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 94 mm• Longueur de filetage utile: 64 mm • Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy/PUR• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: CE, WEEE, EAC• Série: M18K0

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 1500 mm• Réglage: Potentiomètre• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 mm x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Données générales Exécution spéciale Chimiquement robuste Plage de détection Sd 60 … 400 mm Plage de détection valeur initiale Sdc 60 … 400 mm Plage de détection valeur finale Sde 60 … 400 mm Reproductibilité 0,5 mm Résolution < 0,3 mm Temps d'activation ton < 60 ms Temps de désactivation toff < 60 ms Dérive en température < 2 % Sde Fréquence sonique 400 kHz Réglage Teach-in Aide de réglage LED clignotante Indication réception LED jaune / LED rouge Autorisations/certificats Ecolab Données électriques Plage de tension +Vs 15 … 30 VDC Consommation max. (sans charge) 55 mA Circuit de sortie Sortie de courant Signal de sortie 4 ... 20 mA / 20 ... 4 mA Courant de sortie 20 mA Résistance de charge +Vs max. < 1100 Ohm Résistance de charge +Vs min. < 400 Ohm Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Cylindrique avec filetage Matériau du boîtier Acier inoxydable 1.4435 (V4A) Revêtement face active Parylene Matériau joint torique FFKM Face du détecteur résistant à la pression 6 bar, 20'000 cycle Largeur / Diamètre 18 mm Hauteur / Longueur 91,5 mm

Capteur à ultrasons• Format: Cylindrique fileté, M12 x 1• Principe de détection: Directe sur l'objet• Mode: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 40 mm .. . 240 mm, 350 mm• Sortie analogique: 0...10V• Temps de réponse: 30 ms• Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP67 • Température fonctionnement: –25 °C .. . +70 °C• Série: UM12

Ultrsonic sensor hybrid housing, 40-300 mm . analog . 0-10 V+ NPN NO/NC, conn . M12 with teach-in button, cULus

Ultrsonic sensor hybrid housing, 80-1200 mm . analog . 0-10 V+ NPN NO/NC, conn . M12 with teach-in button, cULus

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Mode: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 30 mm .. . 250 mm, 350 mm• Sortie analogique: 0..10V, 12 bit• Temps de réponse: 32 ms• Interface de communication: -• Entrée: 1 x MF (apprentissage par teach-in)• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Poids: 25 g• Série: UM18-2 Pro

Capteur à ultrasons avec sortie analogique • Format: Cylindrique fileté M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 30...400 mm • Réglage: Remote• Angle d'ouverture du lobe acoustique: 8 °• Fidélité de répétition: 0,2 % P.E . • Sortie analogique: 0…10 V• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 15-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 91 mm• Longueur de filetage utile: 64 mm• Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy/PUR • Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: CE, WEEE, EAC • Série: M18K0

Ultrasonic sensor M18 analog . 0-10 V 100-900 mm conn . M12 with teach-in button,AISI316L stainless steel housing, cULus

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 25...250 mm • Portée nominale Sn: 150 mm• Fidélité de répétition: ± 0,15 % P.E.• Sortie analogique: 0…10 V• Caractéristique de sortie: Linéaire croissant/décroissant• Synchronisation: Interne, 10 capteurs max• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 15-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 52.5 mm• Longueur de filetage utile: 25.5 mm• Matériau du boîtier: Laiton nickelé, PBT• Face sensible, matériau: Mousse PU/Résine époxy/Verre• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus, CE, WEEE, UKCA• Série: M18M1
