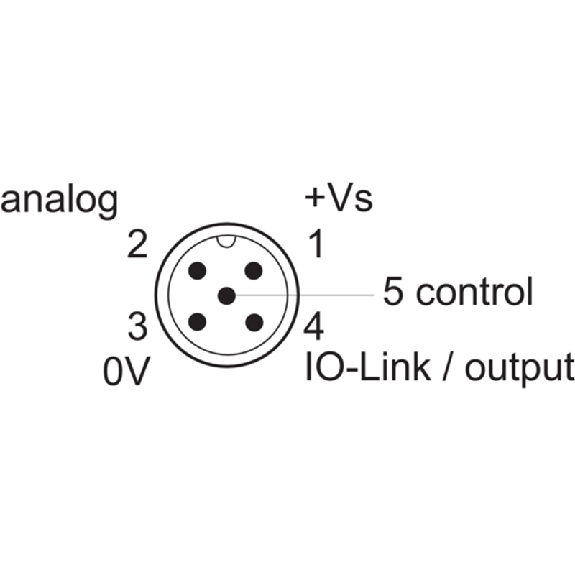

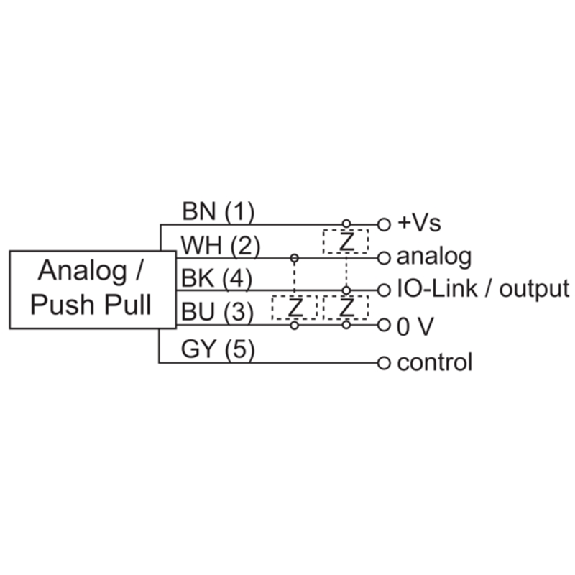

Ultrason Directe M18 ANA 4-20mA P20-1000mm qTeach IO-Link Inox M12 5P

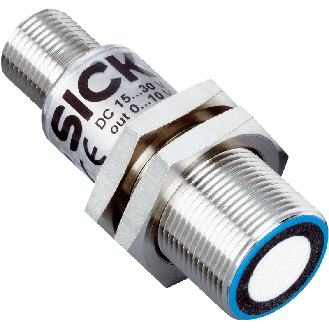

Capteur à ultrasons avec sortie analogique• Format: Cylindrique, M18 x 1, faisceau radial• Principe de détection: Directe sur l'objet• Portée: 30...350 mm• Portée nominale Sn: 250 mm• Réglage: Aucun• Fidélité de répétition: ± 0,15 % P.E.• Sortie analogique: 0...10 V• Caractéristique de sortie: Linéaire croissant/décroissant• Synchronisation: interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 15-30Vdc• Dimensions: Ø 18 x 68,4 mm• Matériau du boîtier: Laiton nickelé, PBT• Face sensible, matériau: Mousse PU/Résine époxy/Verre• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: W18M1

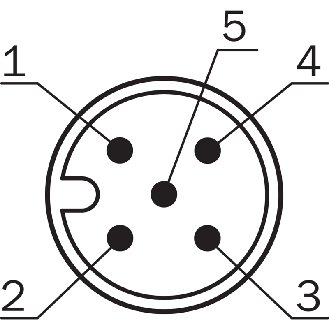

Capteur à ultrasons avec sortie analogique• Format: Cylindrique, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 65...600 mm • Portée nominale Sn: 350 mm• Réglage: Aucun• Fidélité de répétition: ± 0,15 % P.E . • Sortie analogique: 4...20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Synchronisation: interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 52.5 mm• Longueur de filetage utile: 25.5 mm• Matériau du boîtier: Laiton nickelé, PBT• Face sensible, matériau: Mousse PU/Résine époxy/Verre• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA • Série: M18M1

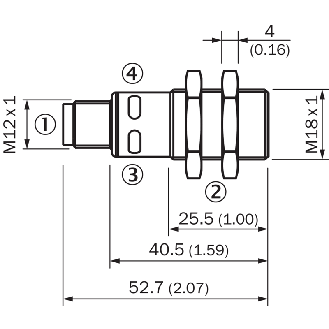

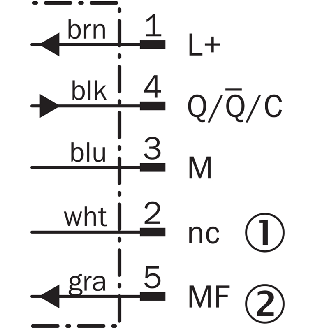

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Mode: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 30 mm .. . 250 mm, 350 mm• Temps de réponse: 32 ms• Sortie numérique: 1 x push-pull : PNP/NPN• Fréquence de commutation: 25 Hz• Interface de communication: IO-Link, V1.1• Raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 18 mm x 18 mm x 52,7 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP65, IP67• Température de fonctionnement: –25 °C .. . +70 °C• Série: UM18

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Mode: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 65 mm .. . 350 mm, 600 mm• Sortie de commutation: 1 x push-pull : PNP/NPN• Temps de réponse: 64 ms• Fréquence de commutation: 12 Hz• Interface de communication: IO-Link V1.1• Raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Métal (laiton nickelé)• Diamètre: Ø18 mm• Longueur du boîtier: 52,7 mm• Indice de protection: IP65, IP67• Température de fonctionnement: –25 °C .. . +70 °C• Série: UM18-2 Pro

Ultrasonic sensor M18 PNP adjustable hysteresis/standard window/NO+NF 50-400 mm câble 2m with teach-in button, AISI316L stainless steel housing, cULus

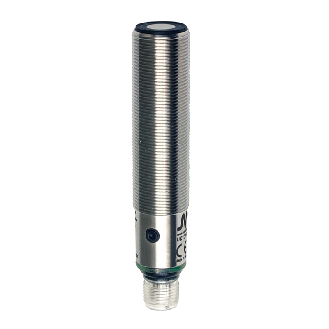

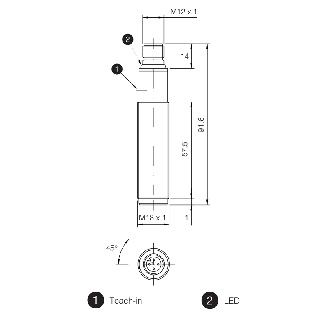

Ultrasonic sensor M18 analog . 0-10 V 150-1600 mm conn . M12 with teach-in button,AISI316L stainless steel housing, cULus

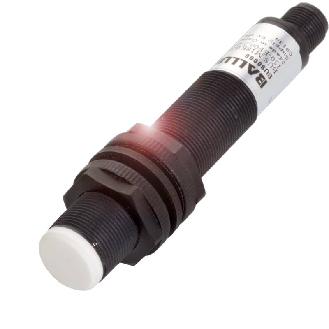

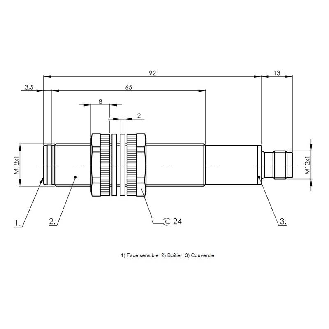

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet • Portée: 200...1500 mm• Réglage: Non• Angle d'ouverture du lobe acoustique: 8 ° • Fidélité de répétition: 0,2 % P.E . • Sortie analogique: 0…10 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 18-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 92 mm• Longueur de filetage utile: 65 mm• Matériau du boîtier: PBT• Face sensible, matériau: Bille creuse en verre et époxy• Classe de protection: IP67 (IEC 60529)• Température ambiante: -15...70 °C• Homologation / conformité: cULus, CE, WEEE, EAC • Série: M18K0

Capteur à ultrasons• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 300 mm (0 .. . 300 mm)• Réglage: Aucun• Angle de faisceau: ± 8°• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Temps de réponse: 1 ms• Fréquence de commutation: 500 Hz• Raccordement: Câble 2 m, PVC• Tension d'alimentation: 19-30Vdc• Dimensions: 20 mm x 30 mm x 12 mm• Matériau du boîtier: PBTP• Indice de protection: IP67• Température de fonctionnement: - 15°C…+ 60°C• Homologations: CE• Série: UH

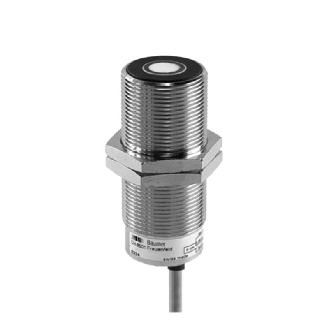

Détecteur à ultrasons• Format: Cylindrique fileté, M30 x 1.5• Type de détection: Barrière reflex• Distance de commutation: 0 .. . 3000 mm• Réglage: Teach-in • Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Diamètre: 30 mm (44,5 mm)• Longueur: 95 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Données générales Plage de détection Sd 100 … 1000 mm Plage de détection valeur finale Sde 100 … 1000 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Synchronisation Oui Version multiplex Sur demande Dérive en température < 0,1 % Sde/K Temps d'activation ton(synch on) < 50 ms Temps de désactivation toff (synch on) < 50 ms Fréquence sonique 240 kHz Réglage Potentiomètre Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie NPN à fermeture (NO) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 31 mm Version de raccordement Connecteur M12

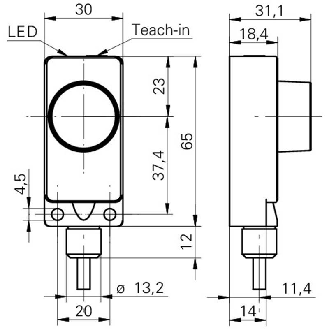

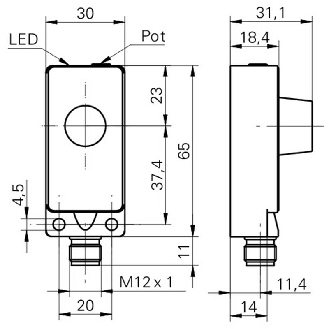

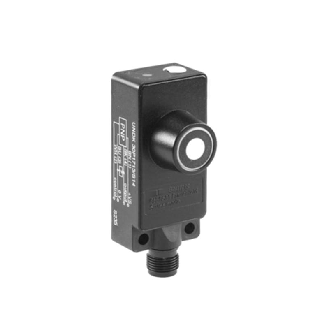

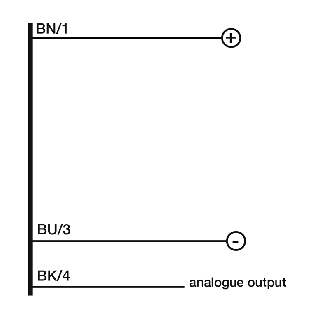

Détecteur de mesure de distance à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Plage de détection: 30 .. . 250 mm• Réglage: Potentiomètre• Sortie analogique: Tension, 0-10V• Raccordement: Connecteur mâle M12, 4 pôles, 3 fils• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67 • Température de fonctionnement -10 .. . +60 °C

Détecteur de mesure de distance à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 200 .. . 2000 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Câble 2 m• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67 • Température de fonctionnement -10 .. . +60 °C

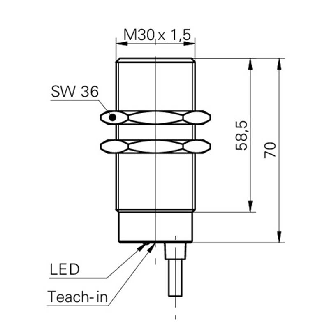

Détecteur de mesure de distance à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Version: Standard• Distance de commutation Sd: 100 .. . 1000 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Câble 2.00 m, 3 fils• Tension d'alimentation: 15-30Vdc• Dimensions: Ø 30 x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Ultrasonic sensor M30 housing with large shape transducer ? 61 mm, PNP adjustable hysteresis + standard window, 600-8000 mm, conn . M12 with teach-in button, AISI316L stainless steel housing, cULus, I-O Link
