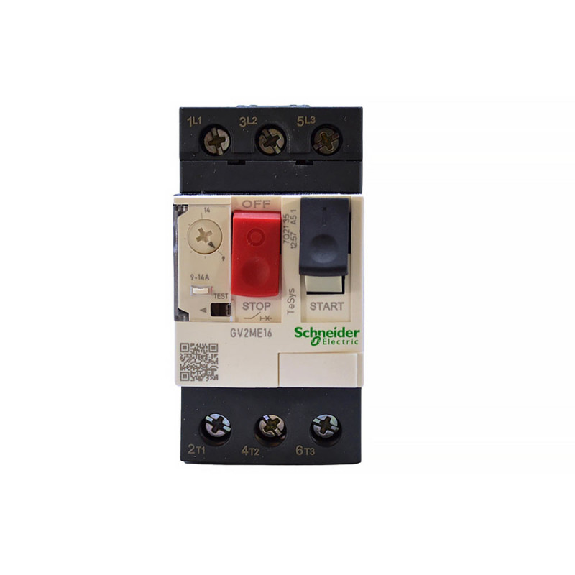

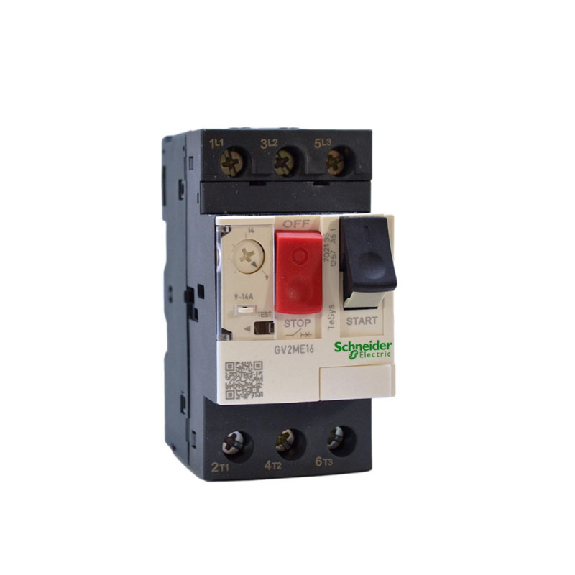

TeSys - Disjoncteur moteur magnéto-thermique GV2ME16 - 3P - commande par bouton poussoir - réglage th. 9 à 14A

Pour la protection des installations industrielles, notamment des moteurs, Schneider Electric propose au sein de la gamme TeSys™ les disjoncteurs magnétothermiques GV2ME Constituant une protection complète (magnétothermique et bouton-poussoir de commande manuelle en façade), ce disjoncteur moteur compact (45 mm de large), de calibre 1,6 A, est destiné à la commande et à la protection des moteurs Associé à un contacteur TeSys D, il offre une solution de contrôle complète pour les installations de vos clients Doté de 3 pôles et de bornes à vis-étriers, il reçoit des fils souples ou rigides Il est aussi compatible avec les peignes GV2G Dans une logique de plus grande adaptabilité aux besoins, le montage peut se faire par encliquetage sur rail DIN ou par visserie sur châssis de coffret TeSys GV est une gamme complète comprenant des disjoncteurs, des contacteurs additionnels, etc pour composer une commande optimale des circuits de vos clients

Legrand - Disjoncteur de branchement Enedis tétrapolaire différentiel 500mA sélectif - 30A Calibre réglable 10A, 15A, 20A, 25A, 30A pour limiter la puissance au contrat souscrit auprès du distributeur d'énergie. Alimentation par câbles en cuivre de section maximale 252 rigide ou 162 souple avec embout. Protégé contre les corps solides supérieurs à 12,5mm : IP20 selon la norme IEC/EN 60529. Disjoncteurs de branchement enedis   Caractéristiques techniques Tension 440 v gamme disjoncteurs de branchement enedis courbe autre classe de protection (ip) ip40 multiple de vente 1 code douane 85362010 profondeur d'encastrement 51 mm type de tension ac nbre de pôles 4 fréquence 50 hz adapté à une installation encastrée oui nbre pas de 9mm 6.5 calibre 30 a section de raccordement cable rigide 1-25 mm² section de conducteur connectable multifilaire 1-16 mm² avec dispositif de verrouillage oui degré de pollution 2 pouvoir de coupure assigné selon en 61009 2 ka nombre de pôles (total) 4 pouvoir de coupure nominal selon en 61009-1 (icn) 2 ka pôle neutre sectionné simultanément oui nombre de pôles protégés 3 tension d'isolement assignée (ui) 4000 v sensibilité 0.5 a type de courant différentiel ac immunisé contre déclenchements intempestifs non tenue au courant de choc 5 ka capacité de coupure nominale selon en 60898 2 ka

Disjoncteur AZ haut pdc, courbe C, 2P,80A

Pour la protection des installations industrielles, notamment des moteurs, Schneider Electric propose au sein de la gamme TeSys™ les disjoncteurs magnétothermiques GV2ME Constituant une protection complète (magnétothermique et bouton-poussoir de commande manuelle en façade), ce disjoncteur moteur compact (45 mm de large), de calibre 18 A, est destiné à la commande et à la protection des moteurs Associé à un contacteur TeSys D, il offre une solution de contrôle complète pour les installations de vos clients Doté de 3 pôles et de bornes à vis-étriers, il reçoit des fils souples ou rigides Il est aussi compatible avec les peignes GV2G Dans une logique de plus grande adaptabilité aux besoins, le montage peut se faire par encliquetage sur rail DIN ou par visserie sur châssis de coffret TeSys GV est une gamme complète comprenant des disjoncteurs, des contacteurs additionnels, etc pour composer une commande optimale des circuits de vos clients Spécifications * Principales Gamme : TeSys Deca Type de produit ou équipement : Disjoncteur moteur Application : Protection moteur Type de déclencheur : Thermique-magnétique * Complémentaires Description des pôles : 3P Type de réseau : CA * Catégorie d'emploi : Catégorie A se conformer à CEI 60947-2 AC-3 se conformer à CEI 60947-4-1 Fréquence du réseau : 50/60 Hz se conformer à CEI 60947-4-1 Mode de fixation : Rail DIN symétrique 35 mm : pincé Panneau : vissé (avec plaque adaptatrice) * Puissance moteur kW : 7,5 kW à 400/415 V CA 50/60 Hz 9 kW à 500 V CA 50/60 Hz 15 kW à 690 V CA 50/60 Hz * Pouvoir de coupure : 100 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 15 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2 8 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2 6 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2 3 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-2 * [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 50 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2 50 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2 75 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2 75 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2 Type de commande : Bouton-poussoir [In] courant nominal : 18 A Zone de réglage de protection thermique : 13…18 A se conformer à CEI 60947-4-1 Courant de déclenchement magnétique : 223 A [Ith] courant thermique conventionnel : 18 A se conformer à CEI 60947-4-1 [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2 [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2 [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2 Sensibilité à une perte de phase : Oui se conformer à CEI 60947-4-1 Aptitude au sectionnement : Oui se conformer à CEI 60947-1 § 7-1-6 Puissance dissipée par pôle : 2,5 W Endurance mécanique : 100000 cycle Durée de vie électrique : 100000 cycle pour AC-3 à 415 V In Service assigné : Continu se conformer à CEI 60947-4-1 Couple de serrage : 1,7 N.m - sur borniers à vis-étrier largeur : 45 mm Hauteur : 89 mm Profondeur : 78,5 mm poids : 0,26 kg Couleur : Gris foncé Environnement * Normes : EN/CEI 60947-2 EN/CEI 60947-4-1 * Certifications du produit : CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV RINA DNV-GL UKCA Tenue aux chocs IK : IK04 Degré de protection IP : IP20 se conformer à CEI 60529 Tenue climatique : Se conformer à IACS E10 Température ambiante de stockage : -40…80 °C Tenue au feu : 960 °C se conformer à CEI 60695-2-11 Température de fonctionnement : -20…60 °C * Robustesse mécanique : Chocs: 30 Gn pour 11 ms Vibrations: 5 Gn, 5 à 150 Hz Altitude de fonctionnement : 2000 m * Emballage Type d'emballage 1 : PCE Nb produits dans l'emballage 1 : 1 Hauteur de l'emballage 1 : 9,300 cm Largeur de l'emballage 1 : 4,800 cm Longueur de l'emballage 1 : 8,500 cm Poids de l'emballage 1 : 282,900 g Type d'emballage 2 : S02 Nb produits dans l'emballage 2 : 24 Hauteur de l'emballage 2 : 15,000 cm Largeur de l'emballage 2 : 30,000 cm Longueur de l'emballage 2 : 40,000 cm Poids de l'emballage 2 : 7,142 kg Type d'emballage 3 : P06 Nb produits dans l'emballage 3 : 384 Hauteur de l'emballage 3 : 75,000 cm Largeur de l'emballage 3 : 60,000 cm Longueur de l'emballage 3 : 80,000 cm Poids de l'emballage 3 : 124,452 kg

Resi9 XE - combiné disj+2 prises courant - 1P+N - 16A - courbe C - embrochable Ce combiné XE Resi9 possède deux prises de courant modulaire avec un courant assigné d'emploi 16A, raccordées en usine à un disjoncteur 16A. Ce combiné disjoncteur et 2Prises de courant XE garantit unemAnière de travailler plus sereine. Il permet de gagner du temps à l'installation et avec son profil arrondi, de libérer de l'espace de travail entre chaque rangée pour un câblage plus facile. D'un geste simple, l'installation est rapide : le montage et la connexion électrique sont simultanés avec le répartiteur XE, celui-ci alimentant directement le combiné. Le combiné s'installe dans le tableau électrique résidentiel, afin d'assurer une protection jusqu'à 16A. Produit de couleur blanche (RAL 9003) livré dans son emballage unitaire. Raccordement embrochable, connexion de la terre à effectuer. Les performances de ce produit R9ECS616 répondent aux normes internationales et homologations telles que NF, NFC 15-100, NFC 61-303. Ce produit est certifié Green Premium, l'écolabel qui s'engage à des performances durables et respectueuses de l'environnement. Il possède une fiche PEP (Profil Environnemental Produit) • Nom du produit: Resi9 XE PM • Type de produit ou équipement: Prise de courant modulaire • type de dispositif de protection: 1 disjoncteur miniature (MCB) - 1P + N - 16 A - 230 V - C courbe - 3000 A • Nombre de prises d'alimentation: 2 • Description des pôles: 1P + N + E • Norme de prise: Français

Resi9 XE - combiné disj+contacteur - 1P+N - 20A - courbe C - embrochable Ce contacteur combiné XE Resi9 permet un pilotagemAnuel et à distance. Il est raccordé en usine à un disjoncteur de calibre 20A. Ce contacteur combiné permet de commander la charge dans le logement. Ce combiné disjoncteur embrochable (XE) -contacteur garantit unemAnière de travailler plus sereine. Il permet de gagner du temps à l'installation et avec son profil arrondi, de libérer de l'espace de travail entre chaque rangée pour un câblage plus facile. D'un geste simple, l'installation est rapide : le montage et la connexion électrique sont simultanés avec le répartiteur XE, celui-ci alimentant directement le combiné. Aucun pont de câblage n'est à réaliser. Le combiné s'installe dans le tableau électrique résidentiel, afin d'assurer une protection jusqu'à 20A. Produit de couleur blanche (RAL 9003) livré dans son emballage unitaire. Borne aval : bornes à cage pour 2 câbles rigides, souples ou flexibles avec embouts de 0,5 à 2,5mmmm². Les performances de ce produit R9ECT620 répondent à la plupart des normes internationales et homologations existantes : NF, EN 61095. Ce produit est certifié Green Premium, l'écolabel qui s'engage à des performances durables et respectueuses de l'environnement. Il possède une fiche PEP (Profil Environnemental Produit) Le contacteur peut être connecté à une sortie du PowerTag C réf.A9XMC1D3 afin de piloter une charge à distance (portail, pompe d'arrosage…). Les produits Wiser compatibles avec les produits Resi9 permettent de connecter facilement votre tableau et ainsi le piloter à distance ○ Spécifications : > Principales : Type de produit ou équipement : Contacteur Application : Circuit de commande type de dispositif de protection : 1 disjoncteur miniature (MCB) - 1P + N - 20 A - 230 V - C courbe - 3000 A Description des pôles : 1P + N Composition des pôles : 2F Normes : EN 61095 Certifications du produit : NF > Complémentaires : In courant assigné d'emploi : 20 A Type de réseau : CA Fréquence du réseau : 50 Hz [Ue] tension assignée d'emploi : 250 V CA 50 Hz Type de commande : Commande manuelle et à distance Type de signal de commande : Maintenu Indication de tension : Indication ON/OFF [Uc] tension circuit de commande : 230 V CA 50 Hz Consommation moyenne au maintien en VA : 3,8 VA Puissance d'appel en VA : 15 VA Mode d'installation : Encliquetable Pas de 9 mm : 4 Hauteur : 86 mm largeur : 36 mm Profondeur : 87 mm Couleur : Blanc (RAL 9003) Mode de raccordement : Kit enfichable, haut Borne du type à cage, haut ou bas pour 2 souple fil(s) 0,5…2,5 mm² Borne du type à cage, haut ou bas pour 2 flexible avec embout fil(s) 0,5…2,5 mm² Borne du type à cage, haut ou bas pour 2 rigide fil(s) 0,5…2,5 mm² Segment de marché : Résidentiel > Environnement : Température de fonctionnement : -20…50 °C Température ambiante de stockage : -40…70 °C > Emballage : Type d'emballage 1 : PCE Nb produits dans l'emballage 1 : 1 Hauteur de l'emballage 1 : 9,7 cm Largeur de l'emballage 1 : 4,1 cm Longueur de l'emballage 1 : 10,6 cm Poids de l'emballage 1 : 250,0 g Type d'emballage 2 : S03 Nb produits dans l'emballage 2 : 36 Hauteur de l'emballage 2 : 30,0 cm Largeur de l'emballage 2 : 30,0 cm Longueur de l'emballage 2 : 40,0 cm Poids de l'emballage 2 : 9,504 kg
