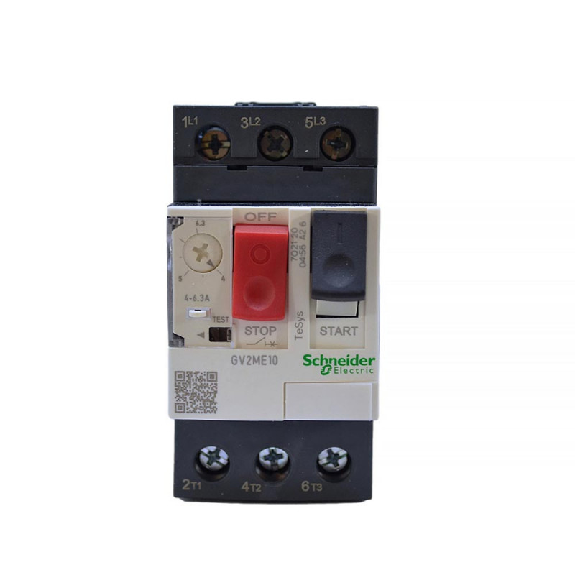

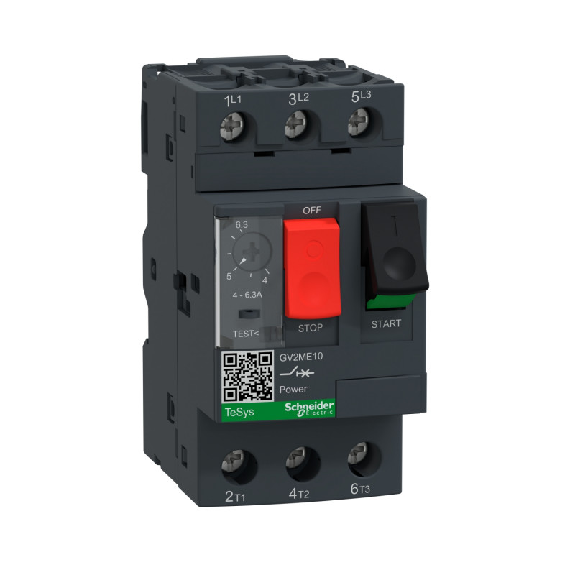

TeSys - Disjoncteur moteur magnéto-thermique GV2ME10 - 3P - commande par bouton poussoir - réglage th. 4 à 6.3A

TESYS - DISJONCTEUR MOTEUR MAGNÉTO-THERMIQUE GV2ME14 - 3P - COMMANDE PAR BOUTON POUSSOIR - RÉGLAGE TH. 6 À 10A,TeSys - Disjoncteur moteur magnéto-thermique GV2ME14 - 3P - commande par bouton poussoir - réglage th. 6 à 10A. Ce disjoncteur est principalement utilisé pour la protection de moteurs et pompes3/4kW - 400V - 50/60 Hz - courant déclench. magnétique 138A - borniers à vis-étrier. Usage triphasé 230/400V ou 230V monophasé (pont de phase à réaliser)

Pour la protection des installations industrielles, notamment des moteurs, Schneider Electric propose au sein de la gamme TeSys™ les disjoncteurs magnétothermiques GV2ME Constituant une protection complète (magnétothermique et bouton-poussoir de commande manuelle en façade), ce disjoncteur moteur compact (45 mm de large), de calibre 2,5 A, est destiné à la commande et à la protection des moteurs Associé à un contacteur TeSys D, il offre une solution de contrôle complète pour les installations de vos clients Doté de 3 pôles et de bornes à vis-étriers, il reçoit des fils souples ou rigides Il est aussi compatible avec les peignes GV2G Dans une logique de plus grande adaptabilité aux besoins, le montage peut se faire par encliquetage sur rail DIN ou par visserie sur châssis de coffret TeSys GV est une gamme complète comprenant des disjoncteurs, des contacteurs additionnels, etc pour composer une commande optimale des circuits de vos clients

Pour la protection des installations industrielles, notamment des moteurs, Schneider Electric propose au sein de la gamme TeSys™ les disjoncteurs magnétothermiques GV2ME Constituant une protection complète (magnétothermique et bouton-poussoir de commande manuelle en façade), ce disjoncteur moteur compact (45 mm de large), de calibre 4 A, est destiné à la commande et à la protection des moteurs Associé à un contacteur TeSys D, il offre une solution de contrôle complète pour les installations de vos clients Doté de 3 pôles et de bornes à vis-étriers, il reçoit des fils souples ou rigides Il est aussi compatible avec les peignes GV2G Dans une logique de plus grande adaptabilité aux besoins, le montage peut se faire par encliquetage sur rail DIN ou par visserie sur châssis de coffret TeSys GV est une gamme complète comprenant des disjoncteurs, des contacteurs additionnels, etc pour composer une commande optimale des circuits de vos clients. Spécifications Principales Gamme TeSys Deca Nom du produit TeSys GV2 TeSys Deca Type de produit ou équipement Disjoncteur moteur Nom de l'appareil GV2ME Application Protection moteur Type de déclencheur Thermique-magnétique Complémentaires Description des pôles 3P Type de réseau CA Catégorie d'emploi Catégorie A se conformer à CEI 60947-2 AC-3 se conformer à CEI 60947-4-1 Fréquence du réseau 50/60 Hz se conformer à CEI 60947-4-1 Mode de fixation Rail DIN symétrique 35 mm : pincé Panneau : vissé (avec plaque adaptatrice) Puissance moteur kW 1,1 kW à 400/415 V CA 50/60 Hz 1,5 kW à 400/415 V CA 50/60 Hz 1,5 kW à 500 V CA 50/60 Hz 2,2 kW à 500 V CA 50/60 Hz 3 kW à 690 V CA 50/60 Hz 2,2 kW à 690 V CA 50/60 Hz Pouvoir de coupure 100 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 100 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2 100 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2 100 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2 3 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-2 [Ics] pouvoir assigné de coupure de service en court-circuit 100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2 100 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2 100 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2 75 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2 Type de commande Bouton-poussoir [In] courant nominal 4 A Zone de réglage de protection thermique 2,5…4 A se conformer à CEI 60947-4-1 Courant de déclenchement magnétique 51 A [Ith] courant thermique conventionnel 4 A se conformer à CEI 60947-4-1 [Ue] tension assignée d'emploi 690 V CA 50/60 Hz se conformer à CEI 60947-2 [Ui] tension assignée d'isolement 690 V CA 50/60 Hz se conformer à CEI 60947-2 [Uimp] tension assignée de tenue aux chocs 6 kV se conformer à CEI 60947-2 Sensibilité à une perte de phase Oui se conformer à CEI 60947-4-1 Aptitude au sectionnement Oui se conformer à CEI 60947-1 § 7-1-6 Puissance dissipée par pôle 2,5 W Endurance mécanique 100000 cycle Durée de vie électrique 100000 cycle pour AC-3 à 415 V In Service assigné Continu se conformer à CEI 60947-4-1 Couple de serrage 1,7 N.m - sur borniers à vis-étrier largeur 45 mm Hauteur 89 mm Profondeur 78,5 mm poids 0,26 kg Couleur Gris foncé Environnement Normes EN/CEI 60947-2 EN/CEI 60947-4-1 Certifications du produit CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV RINA DNV-GL UKCA Tenue aux chocs IK IK04 Degré de protection IP IP20 se conformer à CEI 60529 Tenue climatique Se conformer à IACS E10 Température ambiante de stockage -40…80 °C Tenue au feu 960 °C se conformer à CEI 60695-2-11 Température de fonctionnement -20…60 °C Robustesse mécanique Chocs: 30 Gn pour 11 ms Vibrations: 5 Gn, 5 à 150 Hz Altitude de fonctionnement 2000 m Emballage Type d'emballage 1 PCE Nb produits dans l'emballage 1 1 Hauteur de l'emballage 1 4,800 cm Largeur de l'emballage 1 8,500 cm Longueur de l'emballage 1 9,300 cm Poids de l'emballage 1 256,000 g Type d'emballage 2 S02 Nb produits dans l'emballage 2 24 Hauteur de l'emballage 2 15,000 cm Largeur de l'emballage 2 30,000 cm Longueur de l'emballage 2 40,000 cm Poids de l'emballage 2 6,414 kg Type d'emballage 3 P06 Nb produits dans l'emballage 3 384 Hauteur de l'emballage 3 75,000 cm Largeur de l'emballage 3 60,000 cm Longueur de l'emballage 3 80,000 cm Poids de l'emballage 3 109,232 kg

Pour la protection des installations industrielles, notamment des moteurs, Schneider Electric propose au sein de la gamme TeSys™ les disjoncteurs magnétothermiques GV2ME Constituant une protection complète (magnétothermique et bouton-poussoir de commande manuelle en façade), ce disjoncteur moteur compact (45 mm de large), de calibre 1,6 A, est destiné à la commande et à la protection des moteurs Associé à un contacteur TeSys D, il offre une solution de contrôle complète pour les installations de vos clients Doté de 3 pôles et de bornes à vis-étriers, il reçoit des fils souples ou rigides Il est aussi compatible avec les peignes GV2G Dans une logique de plus grande adaptabilité aux besoins, le montage peut se faire par encliquetage sur rail DIN ou par visserie sur châssis de coffret TeSys GV est une gamme complète comprenant des disjoncteurs, des contacteurs additionnels, etc pour composer une commande optimale des circuits de vos clients

TESYS - DISJONCTEUR MOTEUR MAGNÉTO-THERMIQUE GV2ME16 - 3P - COMMANDE PAR BOUTON POUSSOIR - RÉGLAGE TH. 9 À 14A,Ce disjoncteur est principalement utilisé pour la protection de moteurs et pompes 5.5kW - 400V - 50/60 Hz - courant déclench. magnétique 170A - borniers à vis-étrier.

Pour la protection des installations industrielles, notamment des moteurs, Schneider Electric propose au sein de la gamme TeSys™ les disjoncteurs magnétothermiques GV2ME Constituant une protection complète (magnétothermique et bouton-poussoir de commande manuelle en façade), ce disjoncteur moteur compact (45 mm de large), de calibre 18 A, est destiné à la commande et à la protection des moteurs Associé à un contacteur TeSys D, il offre une solution de contrôle complète pour les installations de vos clients Doté de 3 pôles et de bornes à vis-étriers, il reçoit des fils souples ou rigides Il est aussi compatible avec les peignes GV2G Dans une logique de plus grande adaptabilité aux besoins, le montage peut se faire par encliquetage sur rail DIN ou par visserie sur châssis de coffret TeSys GV est une gamme complète comprenant des disjoncteurs, des contacteurs additionnels, etc pour composer une commande optimale des circuits de vos clients Spécifications * Principales Gamme : TeSys Deca Type de produit ou équipement : Disjoncteur moteur Application : Protection moteur Type de déclencheur : Thermique-magnétique * Complémentaires Description des pôles : 3P Type de réseau : CA * Catégorie d'emploi : Catégorie A se conformer à CEI 60947-2 AC-3 se conformer à CEI 60947-4-1 Fréquence du réseau : 50/60 Hz se conformer à CEI 60947-4-1 Mode de fixation : Rail DIN symétrique 35 mm : pincé Panneau : vissé (avec plaque adaptatrice) * Puissance moteur kW : 7,5 kW à 400/415 V CA 50/60 Hz 9 kW à 500 V CA 50/60 Hz 15 kW à 690 V CA 50/60 Hz * Pouvoir de coupure : 100 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 15 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2 8 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2 6 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2 3 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-2 * [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 50 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2 50 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2 75 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2 75 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2 Type de commande : Bouton-poussoir [In] courant nominal : 18 A Zone de réglage de protection thermique : 13…18 A se conformer à CEI 60947-4-1 Courant de déclenchement magnétique : 223 A [Ith] courant thermique conventionnel : 18 A se conformer à CEI 60947-4-1 [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2 [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2 [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2 Sensibilité à une perte de phase : Oui se conformer à CEI 60947-4-1 Aptitude au sectionnement : Oui se conformer à CEI 60947-1 § 7-1-6 Puissance dissipée par pôle : 2,5 W Endurance mécanique : 100000 cycle Durée de vie électrique : 100000 cycle pour AC-3 à 415 V In Service assigné : Continu se conformer à CEI 60947-4-1 Couple de serrage : 1,7 N.m - sur borniers à vis-étrier largeur : 45 mm Hauteur : 89 mm Profondeur : 78,5 mm poids : 0,26 kg Couleur : Gris foncé Environnement * Normes : EN/CEI 60947-2 EN/CEI 60947-4-1 * Certifications du produit : CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV RINA DNV-GL UKCA Tenue aux chocs IK : IK04 Degré de protection IP : IP20 se conformer à CEI 60529 Tenue climatique : Se conformer à IACS E10 Température ambiante de stockage : -40…80 °C Tenue au feu : 960 °C se conformer à CEI 60695-2-11 Température de fonctionnement : -20…60 °C * Robustesse mécanique : Chocs: 30 Gn pour 11 ms Vibrations: 5 Gn, 5 à 150 Hz Altitude de fonctionnement : 2000 m * Emballage Type d'emballage 1 : PCE Nb produits dans l'emballage 1 : 1 Hauteur de l'emballage 1 : 9,300 cm Largeur de l'emballage 1 : 4,800 cm Longueur de l'emballage 1 : 8,500 cm Poids de l'emballage 1 : 282,900 g Type d'emballage 2 : S02 Nb produits dans l'emballage 2 : 24 Hauteur de l'emballage 2 : 15,000 cm Largeur de l'emballage 2 : 30,000 cm Longueur de l'emballage 2 : 40,000 cm Poids de l'emballage 2 : 7,142 kg Type d'emballage 3 : P06 Nb produits dans l'emballage 3 : 384 Hauteur de l'emballage 3 : 75,000 cm Largeur de l'emballage 3 : 60,000 cm Longueur de l'emballage 3 : 80,000 cm Poids de l'emballage 3 : 124,452 kg

Disjoncteurs moteur, protection thermique 6,0-10 A, type bouton poussoir

Disjoncteurs moteur, protection thermique 6-10 A, type bouton rotatif

Disjoncteurs moteur, protection thermique 1,6-2,5 A, type bouton poussoir

Disjoncteurs moteur, protection thermique 1,6-2,5 A, type bouton rotatif

Disjoncteurs moteur, protection thermique 4,0-6,0 A, type bouton poussoir

Disjoncteurs moteur, protection thermique 4,0-6,0 A, type bouton rotatif

Disjoncteurs moteur, protection thermique 0,4-0,63 A, type bouton poussoir

Disjoncteurs moteur, protection thermique 0,4-0,63 A, type bouton rotatif

Disjoncteurs moteur, protection thermique 22-32 A, type bouton poussoir
