TeSys - Disjoncteur moteur magnéto-thermique GV2ME08 - 3P - commande par bouton poussoir - réglage th. 2.5 à 4A
Paiement sécurisé
Virement bancaire
Informations de livraison
5 articles en stock
Livraison standard entre le 29/11 et le 01/12
Vendu et expédié par

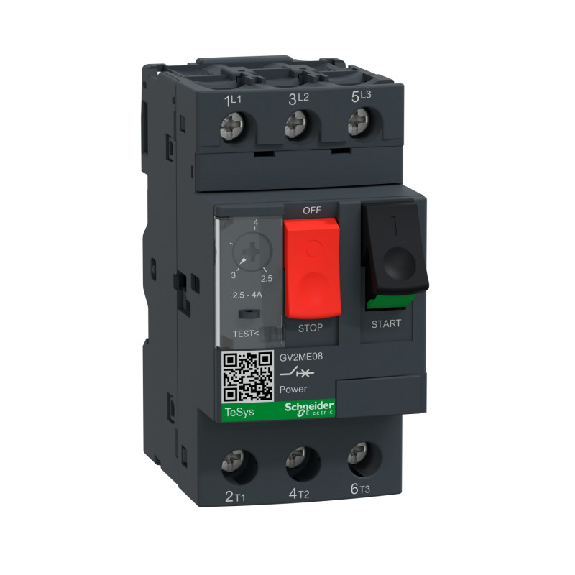

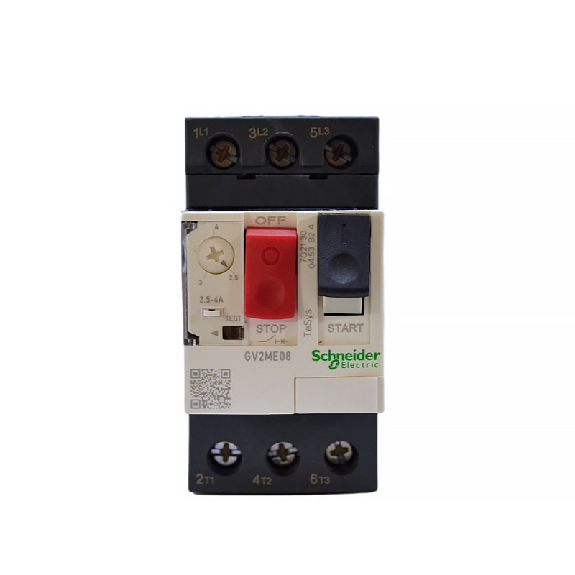

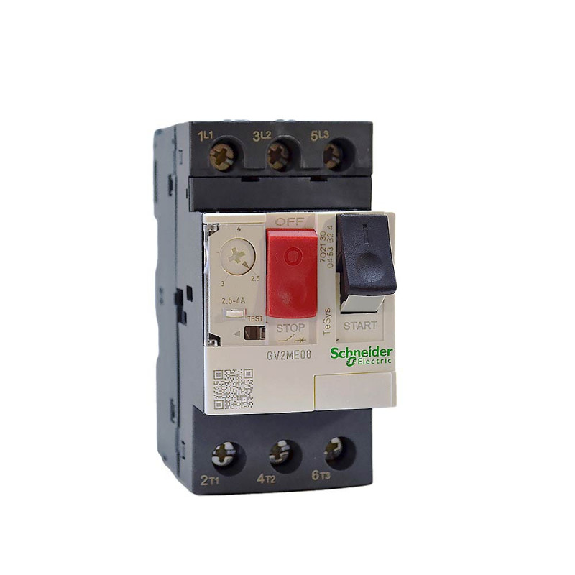

Protégez vos installations industrielles, en particulier vos moteurs, avec le disjoncteur moteur magnéto-thermique GV2ME08 de la gamme TeSys™ de Schneider Electric. Ce disjoncteur compact de calibre 4 A est doté d'une commande par bouton poussoir et d'un réglage thermique de 2,5 à 4 A.
Avec ses caractéristiques avancées, ce disjoncteur offre une protection complète pour vos moteurs. Sa conception compacte de seulement 45 mm de large facilite son intégration dans vos installations. Il est idéal pour la commande et la protection des moteurs, en association avec un contacteur TeSys D.
Le disjoncteur GV2ME08 est équipé de 3 pôles et de bornes à vis-étriers, ce qui permet de connecter des fils souples ou rigides. Il est également compatible avec les peignes GV2G, offrant ainsi une plus grande adaptabilité à vos besoins.
Le montage de ce disjoncteur peut être réalisé soit par encliquetage sur rail DIN, soit par visserie sur châssis de coffret. Cette flexibilité vous permet de l'installer facilement dans différentes configurations.
La gamme TeSys GV propose une solution complète pour la commande optimale des circuits de vos clients. En plus des disjoncteurs, elle comprend également des contacteurs additionnels et d'autres composants pour répondre à tous les besoins de vos installations industrielles.
Spécifications principales :
- Gamme : TeSys Deca
- Nom du produit : TeSys GV2
- Type de produit ou équipement : Disjoncteur moteur
- Nom de l'appareil : GV2ME
- Application : Protection moteur
- Type de déclencheur : Thermique-magnétique
Caractéristiques complémentaires :
- Description des pôles : 3P
- Type de réseau : CA
- Catégorie d'emploi : Catégorie A se conformer à CEI 60947-2, AC-3 se conformer à CEI 60947-4-1
- Fréquence du réseau : 50/60 Hz se conformer à CEI 60947-4-1
- Mode de fixation : Rail DIN symétrique 35 mm : pincé, Panneau : vissé (avec plaque adaptatrice)
- Puissance moteur : 1,1 kW à 400/415 V CA 50/60 Hz, 1,5 kW à 400/415 V CA 50/60 Hz, 1,5 kW à 500 V CA 50/60 Hz, 2,2 kW à 500 V CA 50/60 Hz, 3 kW à 690 V CA 50/60 Hz, 2,2 kW à 690 V CA 50/60 Hz
- Pouvoir de coupure : 100 kA Icu à 230/240 V CA 50/60 Hz, 100 kA Icu à 400/415 V CA 50/60 Hz, 100 kA Icu à 440 V CA 50/60 Hz, 100 kA Icu à 500 V CA 50/60 Hz, 3 kA Icu à 690 V CA 50/60 Hz
- Pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz, 100 % à 400/415 V CA 50/60 Hz, 100 % à 440 V CA 50/60 Hz, 100 % à 500 V CA 50/60 Hz, 75 % à 690 V CA 50/60 Hz
- Type de commande : Bouton-poussoir
- Courant nominal : 4 A
- Zone de réglage de protection thermique : 2,5…4 A se conformer à CEI 60947-4-1
- Courant de déclenchement magnétique : 51 A
- Courant thermique conventionnel : 4 A se conformer à CEI 60947-4-1
- Tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2
- Tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2
- Tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
- Sensibilité à une perte de phase : Oui se conformer à CEI 60947-4-1
- Aptitude au sectionnement : Oui se conformer à CEI 60947-1 § 7-1-6
- Puissance dissipée par pôle : 2,5 W
- Endurance mécanique : 100000 cycles
- Durée de vie électrique : 100000 cycles pour AC-3 à 415 V In
- Service assigné : Continu se conformer à CEI 60947-4-1
- Couple de serrage : 1,7 N.m - sur borniers à vis-étrier
- Largeur : 45 mm
- Hauteur : 89 mm
- Profondeur : 78,5 mm
- Poids : 0,26 kg
- Couleur : Gris foncé
Environnement :
- Normes : EN/CEI 60947-2, EN/CEI 60947-4-1
- Certifications du produit : CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA
- Tenue aux chocs : IK04
- Degré de protection : IP20 se conformer à CEI 60529
- Tenue climatique : Se conformer à IACS E10
- Température ambiante de stockage : -40…80 °C
- Tenue au feu : 960 °C se conformer à CEI 60695-2-11
- Température de fonctionnement : -20…60 °C
- Robustesse mécanique : Chocs: 30 Gn pour 11 ms, Vibrations: 5 Gn, 5 à 150 Hz
- Altitude de fonctionnement : 2000 m
Emballage :
- Type d'emballage 1 : PCE
- Nb produits dans l'emballage 1 : 1
- Hauteur de l'emballage 1 : 4,800 cm
- Largeur de l'emballage 1 : 8,500 cm
- Longueur de l'emballage 1 : 9,300 cm
- Poids de l'emballage 1 : 256,000 g
- Type d'emballage 2 : S02
- Nb produits dans l'emballage 2 : 24
Caractéristiques
- Calibre (A)
- 51
- Type
- magnéto-thermique
- Bornier
- à vis
- Nombre de pôles
- 6 pôles
- Certifications
- EAC
- Norme
- CEI
- Montage
- sur rail DIN
- Nom/numéro du modèle
- GV2ME08
- Niveau de protection
- IP20
- Domaine
- à usage industriel
- Référence DirectIndustry
- 0003930310
- EAN
- 3389110109993
Description
Protégez vos installations industrielles, en particulier vos moteurs, avec le disjoncteur moteur magnéto-thermique GV2ME08 de la gamme TeSys™ de Schneider Electric. Ce disjoncteur compact de calibre 4 A est doté d'une commande par bouton poussoir et d'un réglage thermique de 2,5 à 4 A.
Avec ses caractéristiques avancées, ce disjoncteur offre une protection complète pour vos moteurs. Sa conception compacte de seulement 45 mm de large facilite son intégration dans vos installations. Il est idéal pour la commande et la protection des moteurs, en association avec un contacteur TeSys D.
Le disjoncteur GV2ME08 est équipé de 3 pôles et de bornes à vis-étriers, ce qui permet de connecter des fils souples ou rigides. Il est également compatible avec les peignes GV2G, offrant ainsi une plus grande adaptabilité à vos besoins.
Le montage de ce disjoncteur peut être réalisé soit par encliquetage sur rail DIN, soit par visserie sur châssis de coffret. Cette flexibilité vous permet de l'installer facilement dans différentes configurations.
La gamme TeSys GV propose une solution complète pour la commande optimale des circuits de vos clients. En plus des disjoncteurs, elle comprend également des contacteurs additionnels et d'autres composants pour répondre à tous les besoins de vos installations industrielles.
Spécifications principales :
- Gamme : TeSys Deca
- Nom du produit : TeSys GV2
- Type de produit ou équipement : Disjoncteur moteur
- Nom de l'appareil : GV2ME
- Application : Protection moteur
- Type de déclencheur : Thermique-magnétique
Caractéristiques complémentaires :
- Description des pôles : 3P
- Type de réseau : CA
- Catégorie d'emploi : Catégorie A se conformer à CEI 60947-2, AC-3 se conformer à CEI 60947-4-1
- Fréquence du réseau : 50/60 Hz se conformer à CEI 60947-4-1
- Mode de fixation : Rail DIN symétrique 35 mm : pincé, Panneau : vissé (avec plaque adaptatrice)
- Puissance moteur : 1,1 kW à 400/415 V CA 50/60 Hz, 1,5 kW à 400/415 V CA 50/60 Hz, 1,5 kW à 500 V CA 50/60 Hz, 2,2 kW à 500 V CA 50/60 Hz, 3 kW à 690 V CA 50/60 Hz, 2,2 kW à 690 V CA 50/60 Hz
- Pouvoir de coupure : 100 kA Icu à 230/240 V CA 50/60 Hz, 100 kA Icu à 400/415 V CA 50/60 Hz, 100 kA Icu à 440 V CA 50/60 Hz, 100 kA Icu à 500 V CA 50/60 Hz, 3 kA Icu à 690 V CA 50/60 Hz
- Pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz, 100 % à 400/415 V CA 50/60 Hz, 100 % à 440 V CA 50/60 Hz, 100 % à 500 V CA 50/60 Hz, 75 % à 690 V CA 50/60 Hz
- Type de commande : Bouton-poussoir
- Courant nominal : 4 A
- Zone de réglage de protection thermique : 2,5…4 A se conformer à CEI 60947-4-1
- Courant de déclenchement magnétique : 51 A
- Courant thermique conventionnel : 4 A se conformer à CEI 60947-4-1
- Tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2
- Tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2
- Tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
- Sensibilité à une perte de phase : Oui se conformer à CEI 60947-4-1
- Aptitude au sectionnement : Oui se conformer à CEI 60947-1 § 7-1-6
- Puissance dissipée par pôle : 2,5 W
- Endurance mécanique : 100000 cycles
- Durée de vie électrique : 100000 cycles pour AC-3 à 415 V In
- Service assigné : Continu se conformer à CEI 60947-4-1
- Couple de serrage : 1,7 N.m - sur borniers à vis-étrier
- Largeur : 45 mm
- Hauteur : 89 mm
- Profondeur : 78,5 mm
- Poids : 0,26 kg
- Couleur : Gris foncé
Environnement :
- Normes : EN/CEI 60947-2, EN/CEI 60947-4-1
- Certifications du produit : CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA
- Tenue aux chocs : IK04
- Degré de protection : IP20 se conformer à CEI 60529
- Tenue climatique : Se conformer à IACS E10
- Température ambiante de stockage : -40…80 °C
- Tenue au feu : 960 °C se conformer à CEI 60695-2-11
- Température de fonctionnement : -20…60 °C
- Robustesse mécanique : Chocs: 30 Gn pour 11 ms, Vibrations: 5 Gn, 5 à 150 Hz
- Altitude de fonctionnement : 2000 m
Emballage :
- Type d'emballage 1 : PCE
- Nb produits dans l'emballage 1 : 1
- Hauteur de l'emballage 1 : 4,800 cm
- Largeur de l'emballage 1 : 8,500 cm
- Longueur de l'emballage 1 : 9,300 cm
- Poids de l'emballage 1 : 256,000 g
- Type d'emballage 2 : S02
- Nb produits dans l'emballage 2 : 24
Documentation technique
