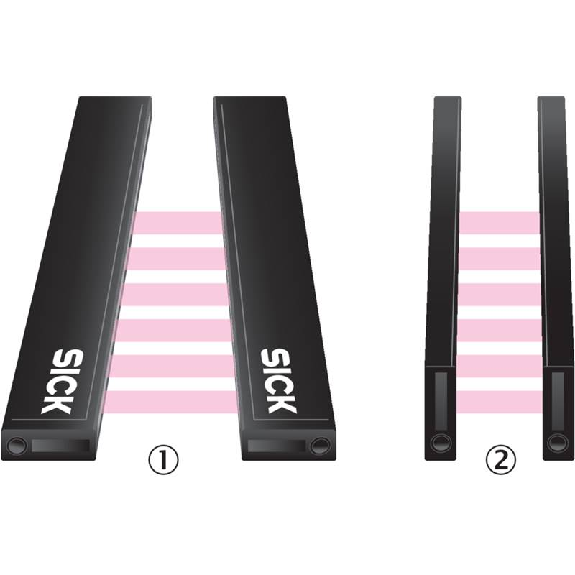

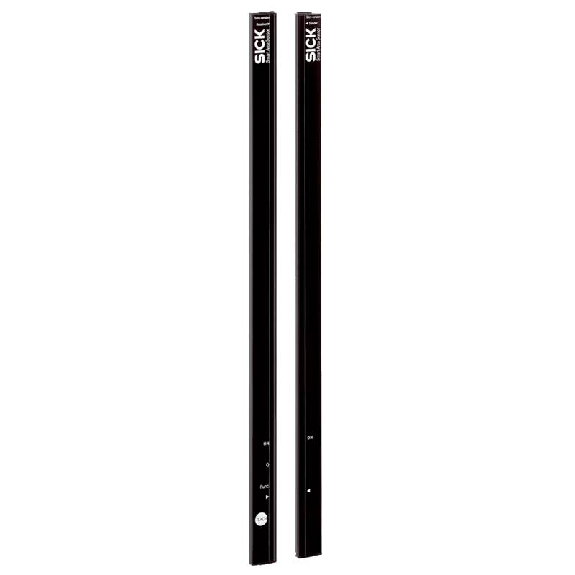

Rideau optique Smart line H=1240mm Rés=40mm P=3m

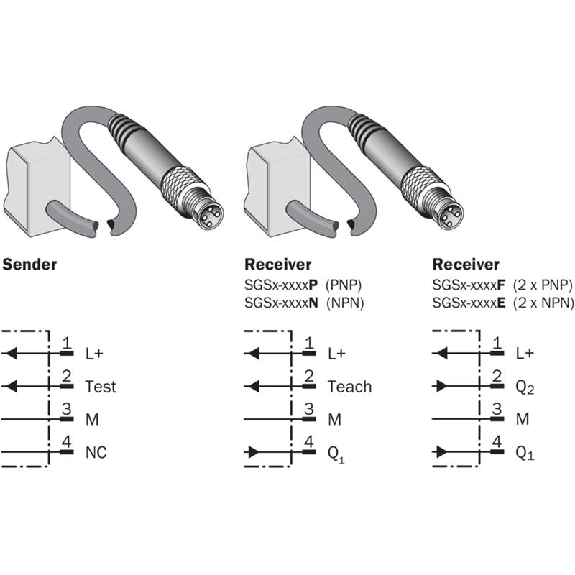

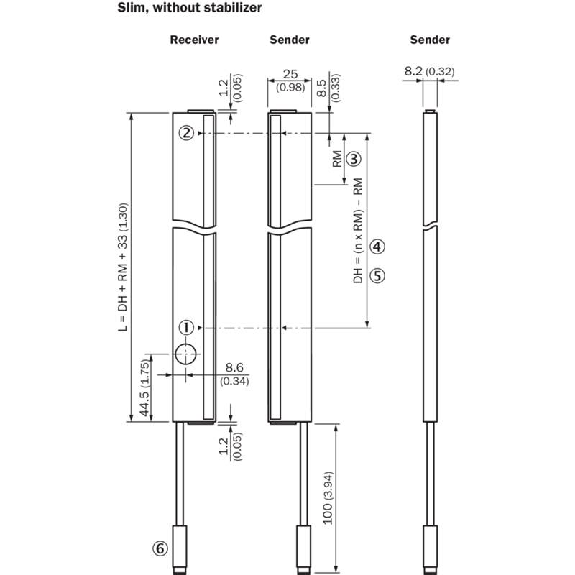

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Set • Résolution 14 mm • Portée 10 m • Hauteur du champ de protection 600 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Récepteur 4 supports FlexFix 4 fixations QuickFix 2 câbles de raccordement, 5 m Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Relais de sécurité RLY3-OSSD2 Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible

Barrière de passage et de mesure, Hauteur 0600mm, Résolution 6mm, Portée 5m, Sortie analogique 0-10Vdc, Sortie de commutation PNP, Liaison Série, Mode de raccordement Connecteurs mâle M12 4 pôles et 8 pôles, Alimentation 24Vdc, Classe de protection IP65 (Selon EN 60529), Température de fonctionnement - 10 … + 55 °C

Barrière de sécurité multifaisceaux• Pièce du système: Récepteur• Portée: 0,5 m .. . 70 m, configurable• Résolution: 80 mm• Profondeur de zone de surveillance: 750 mm• Raccordement: Connecteur mâle Hirschmann M26, 12 pôles• Série: M4000 Area0

Barrière de sécurité multifaisceaux• Version: Advanced• Pièce du système: Récepteur• Portée: 0,5 m .. . 70 m, configurable• Nombre de faisceaux: 4• Entraxe des faisceaux: 300 mm• Raccordement du système: Connecteur mâle Hirschmann M26, 12 pôles• Connecteur d'extension: Connecteur mâle M12, 5 pôles• Outil d'alignement laser intégré: oui• Embout à LED de visualisation intégrée: non• Série: M4000 Advanced

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Émetteur• Résolution: 30 mm• Portée: 30 m• Hauteur du champ de protection: 1.800 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: Émetteur• Série: deTec4

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil en cascade maître ou esclave – pas comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 14 mm• Hauteur du champ de protection: 480 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Connecteur d'extension: Connecteur femelle M12, 5 pôles• Série: miniTwin4
