Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Set • Résolution 14 mm • Portée 10 m • Hauteur du champ de protection 600 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Récepteur 4 supports FlexFix 4 fixations QuickFix 2 câbles de raccordement, 5 m Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Relais de sécurité RLY3-OSSD2 Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible

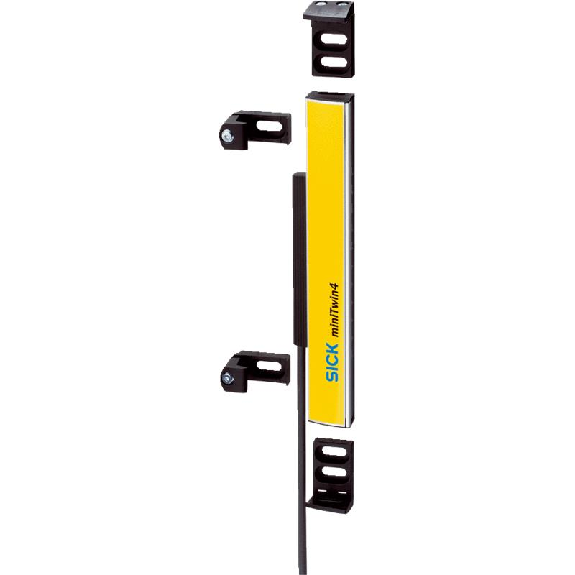

Barrière sécurité T4 H=0480mm Rés=14mm cascadable
Paiement sécurisé
Virement bancaire
Informations de livraison
10 articles en stock
Livraison standard entre le 02/03 et le 04/03
Vendu et expédié par
La barrière immatérielle de sécurité de la marque Sick est un élément essentiel pour assurer la protection des opérateurs et des équipements. Conçue pour garantir un environnement de travail sécurisé, cette barrière offre des caractéristiques techniques avancées pour répondre aux exigences industrielles les plus strictes.
- Pièce du système: 1 Twin-Stick
- Utilisation: miniTwin4 comme appareil en cascade maître ou esclave – pas comme appareil de fin de cascade
- Type de fixation: Fixation C-Fix ou L-Fix
- Portée: 5 m
- Résolution: 14 mm
- Hauteur du champ de protection: 480 mm
- Raccordement du système: Connecteur mâle M12, 5 pôles
- Connecteur d'extension: Connecteur femelle M12, 5 pôles
- Série: miniTwin4
Cette barrière immatérielle de sécurité offre une fiabilité inégalée et une facilité d'installation grâce à ses connecteurs standardisés. Sa résolution de 14 mm assure une détection précise des obstacles, tandis que sa hauteur de champ de protection de 480 mm garantit une couverture optimale.
Que ce soit en tant qu'appareil en cascade maître ou esclave, la barrière sécurité T4 de Sick s'intègre parfaitement dans les environnements industriels les plus exigeants. Sa polyvalence et sa robustesse en font un choix idéal pour assurer la sécurité des opérateurs et des machines.
Caractéristiques
- Nom/numéro du modèle
- C4MT-04814ABB04DE0
- Référence DirectIndustry
- 0004944171
Description
La barrière immatérielle de sécurité de la marque Sick est un élément essentiel pour assurer la protection des opérateurs et des équipements. Conçue pour garantir un environnement de travail sécurisé, cette barrière offre des caractéristiques techniques avancées pour répondre aux exigences industrielles les plus strictes.
- Pièce du système: 1 Twin-Stick
- Utilisation: miniTwin4 comme appareil en cascade maître ou esclave – pas comme appareil de fin de cascade
- Type de fixation: Fixation C-Fix ou L-Fix
- Portée: 5 m
- Résolution: 14 mm
- Hauteur du champ de protection: 480 mm
- Raccordement du système: Connecteur mâle M12, 5 pôles
- Connecteur d'extension: Connecteur femelle M12, 5 pôles
- Série: miniTwin4
Cette barrière immatérielle de sécurité offre une fiabilité inégalée et une facilité d'installation grâce à ses connecteurs standardisés. Sa résolution de 14 mm assure une détection précise des obstacles, tandis que sa hauteur de champ de protection de 480 mm garantit une couverture optimale.
Que ce soit en tant qu'appareil en cascade maître ou esclave, la barrière sécurité T4 de Sick s'intègre parfaitement dans les environnements industriels les plus exigeants. Sa polyvalence et sa robustesse en font un choix idéal pour assurer la sécurité des opérateurs et des machines.
