Rideau optique Eco-line H=0450mm Rés=30mm P=12m 2xPNP / M12 4P

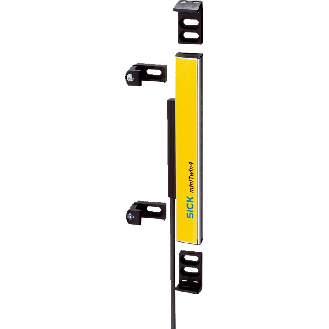

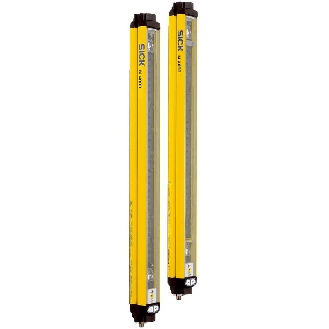

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 420 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

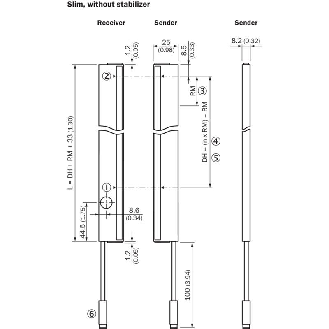

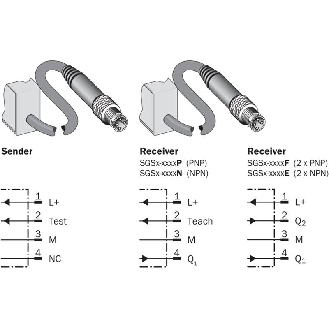

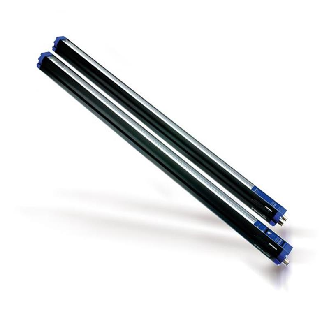

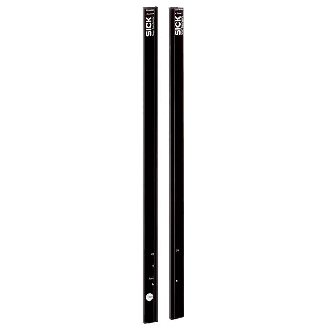

Rideau d'automatisation commutable• Portée de travail: 3 m• Entraxe des faisceaux: 40 mm• Sortie de lumière optique: Slim• Stabilisateur en aluminium: Sans stabilisateur• Hauteur de détection: 1.240 mm• Sortie de commutation: PNP• Temps de réponse: 19 ms• Raccordement: Câble avec connecteur mâle M8, 4 pôles• Tension d'alimentation: 24Vdc• Dimensions (l x H x P): 25 mm x 1.312,4 mm x 8,2 mm• Matériau du boîtier: PMMA• Indice de protection: IP65• Température de fonctionnement: –25 °C +55 °C• Série: SLG

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil en cascade maître ou esclave – pas comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 14 mm• Hauteur du champ de protection: 480 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Connecteur d'extension: Connecteur femelle M12, 5 pôles• Série: miniTwin4

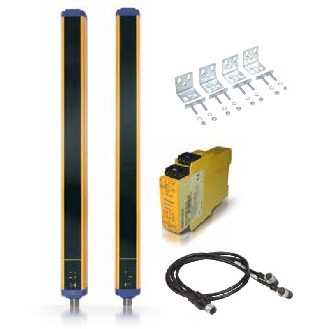

Kit barriere de sécurité SG4• 1x barrage émetteur + récepteur SG4 BASE (SG4-30-060-OO-X)• 1x jeu d’équerres de fixation latérales• 2x câbles de raccordement (PVC / UL) M12, 4 pôles, longueur 10 m (CS-A1-02-U-10)• 1x relais de sécurité (SE-SR2)• 1x feuillet de câblage simplifié

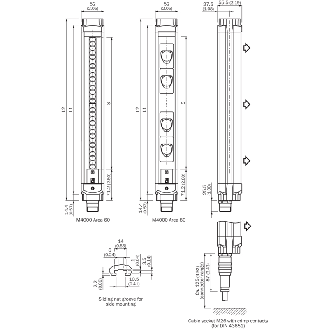

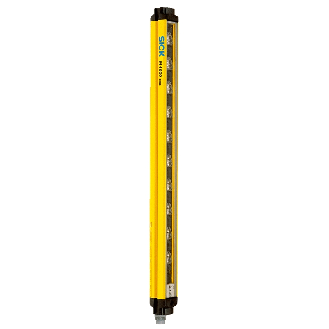

Barrière de sécurité multifaisceaux• Version: Advanced• Pièce du système: Émetteur• Portée: 0,5 m .. . 70 m, configurable• Nombre de faisceaux: 8• Entraxe des faisceaux: 220 mm• Raccordement du système: Connecteur mâle Hirschmann M26, 12 pôles• Outil d'alignement laser intégré: non• Série: M4000 Advanced

Barrière de sécurité multifaisceaux• Pièce du système: Récepteur• Portée: 0,5 m .. . 70 m, configurable• Résolution: 80 mm• Profondeur de zone de surveillance: 750 mm• Raccordement: Connecteur mâle Hirschmann M26, 12 pôles• Série: M4000 Area0

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil autonome ou comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 1.200 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Série: miniTwin4

Barrage immatériel de sécurité• Type: Type 4• Variante deTec: deTec4• Pièce du système: Émetteur• Résolution: 30 mm• Portée: 30 m• Hauteur du champ de protection: 1.800 mm• Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles)• Connecteur d'extension: Dépend du connecteur système (sans connexion d’extension ou avec connecteur femelle M12, 5 pôles)• Tension d'alimentation: 24Vdc (19,2 V .. . 28,8 V)• Indice de protection: IP65, IP67• Température de service: –30 °C .. . +55 °C• Domaine d'utilisation: Environnement industriel standard• Compris dans la livraison: Émetteur• Série: deTec4

Barrière de passage et de mesure, Hauteur 0600mm, Résolution 6mm, Portée 5m, Sortie analogique 0-10Vdc, Sortie de commutation PNP, Liaison Série, Mode de raccordement Connecteurs mâle M12 4 pôles et 8 pôles, Alimentation 24Vdc, Classe de protection IP65 (Selon EN 60529), Température de fonctionnement - 10 … + 55 °C

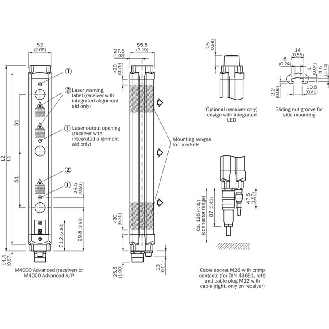

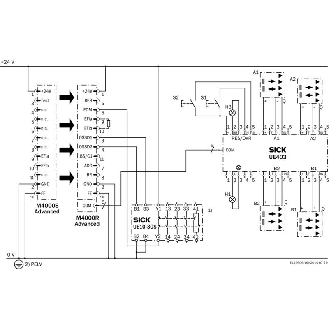

Barrière de sécurité multifaisceaux• Version: Advanced• Pièce du système: Récepteur• Portée: 0,5 m .. . 70 m, configurable• Nombre de faisceaux: 4• Entraxe des faisceaux: 300 mm• Raccordement du système: Connecteur mâle Hirschmann M26, 12 pôles• Connecteur d'extension: Connecteur mâle M12, 5 pôles• Outil d'alignement laser intégré: oui• Embout à LED de visualisation intégrée: non• Série: M4000 Advanced

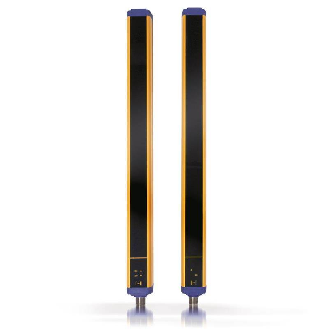

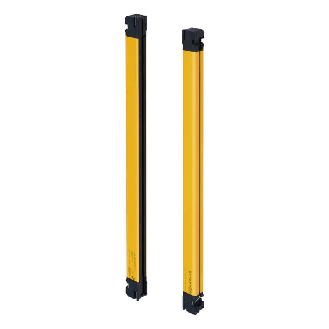

Barrière immatérielle de sécurité, F3SG-SRB, version standard, type 4, résolution 25 mm, portée 0.3 à 20.0 m, hauteur 960 mm PNP / NPN

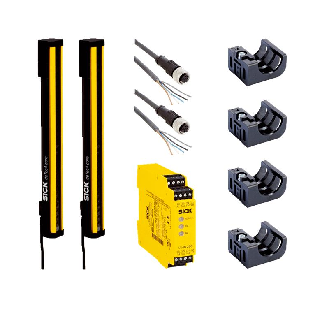

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Set • Résolution 14 mm • Portée 10 m • Hauteur du champ de protection 600 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Récepteur 4 supports FlexFix 4 fixations QuickFix 2 câbles de raccordement, 5 m Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Relais de sécurité RLY3-OSSD2 Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible

Barrière immatérielle de sécurité, F3SG-SRB, version standard, type 4, résolution 25 mm, portée 0.3 à 20.0 m, hauteur 1680 mm PNP / NPN

Barrière immatérielle de sécurité, Émetteur/récepteur, Type 4, Résolution : 14 mm (protection des doigts), Hauteur du champ de protection : 1650 mm, Temps de réponse : 29 ms, Portée : 0,2...6 m, Nombre de faisceaux : 176, Sorties : 2 x OSSD PNP, PL/catégorie (ISO13849-1) : PL e/cat. 4, SIL (IEC 61508) : SIL 3, Affichage : statut/diagnostic, Fonctions : remise à zéro automatique, Tension d'alimentation : 24 V DC (+/- 20 %), Courant de sortie max : 0,5 A, Raccordement : fiche M12 (récepteur 4 pôles/émetteur 4 pôles), Accessoires de montage inclus
