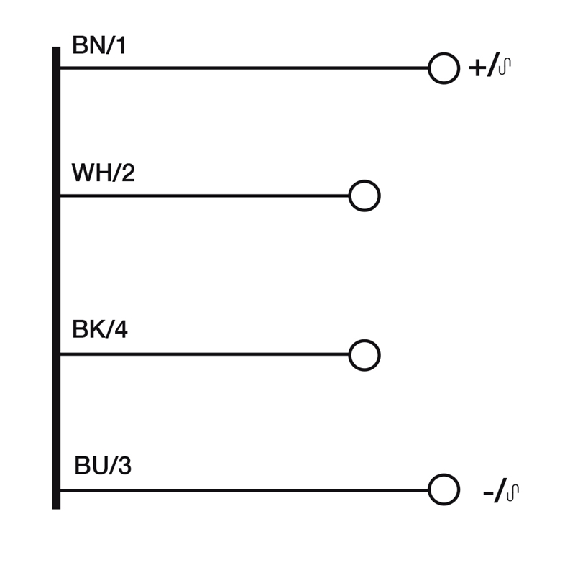

Photo.Maxi,Relay-NO/NC,M12 plug,Diffuse

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de commutation max.: 10 mm .. . 800 mm• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 40 mm (800 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Temps de réponse: max . 2 ms• Fréquence de commutation: 250 Hz • Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 63,6 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-3

Cellule EAP PNP P=800mm Teach IO-Link Laser IR LO/DO / M08 4P+C0.2m > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan, Temps de propagation de la lumière Dimensions (l x H x P) : 7,7 mm x 27,5 mm x 13,5 mm Distance de commutation max. : 50 mm ... 800 mm 1) Distance de commutation : 50 mm ... 800 mm 1) Valeur de la distance : Répétabilité : 2 mm ... 5 mm 2) Précision : ± 20 mm Type de lumière : Lumière infrarouge Source d'émission : Laser 3) Taille du spot lumineux (distance) : Ø 10 mm (300 mm) Longueur d'onde : 940 nm Classe laser : 1 Réglage : Touche d'apprentissage simple 4) IO-Link Configuration 2 broches : Entrée externe, Entrée d’apprentissage, Émetteur éteint entrée, Sortie de détection, Sortie logique Applications spéciales : Détection de petits objets 1) Objet avec 6 ... 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) Correspond à 1 σ. 3) Durée de vie moyenne : 50.000 h à TU = +25 °C. 4) Teach-Offset 15 mm. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 20 mA 3) Sortie de commutation : PNP Type de commutation : Commutation claire/sombre Courant de sortie Imax. : ≤ 50 mA Temps de réponse : Typ. 95 ms 4) Fréquence de commutation : 5 Hz 5) Sortie analogique : - Entrée : MFin = entrée multifonction, programmable Mode de raccordement : Câble avec connecteur mâle M8, 4 pôles, 200 mm 6) Matériau du câble : PVC Diamètre de câble : Ø 3 mm Protections électriques : A 7) B 8) D 9) Classe de protection : III Matériau du boîtier : Plastique, MABS ABS Matériau de l'optique : Plastique, PMMA Température de fonctionnement : –25 °C ... +50 °C Température ambiante d’entreposage : –40 °C ... +75 °C 1) Valeurs limites. Fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Jitter +- 20 ms. 5) Pour un rapport clair/sombre de 1:1. 6) Ne pas déformer le câble si la température est inférieure à 0 °C. 7) A = raccordements UV protégés contre les inversions de polarité. 8) B = sorties protégées contre les inversions de polarité. 9) D = sorties protégées contre les courts-circuits et les surcharges. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 925 années DCavg : 0 % > Interface de communication : Interface de communication : IO-Link V1.1 Interface de communication détail : COM2 (38,4 kBaud) Temps de cycle 5 ms : Longueur de données de process : 4 Byte Structure de données de process : Bit 0 = signal de commutation QL1 Bit 1 = signal de commutation QL2 Bit 2 = signal de détection Qint.1 Bit 3 = signal de détection Qint.2 Bit 4 à 15 = vide Bit 16 ... 31 = valeur de la distance VendorID : 26 DeviceID HEX : 0x8001B8 DeviceID DEC : 8389048 > Smart Task : Désignation Smart Task : Logique de base • Fonction logique : Direct ET OU FENÊTRE Hystérésis • Fonction minuterie : Désactivé Retard à l'enclenchement Retard au déclenchement Retard à l'enclenchement et au déclenchement Impulsion One Shot Onduleur : Oui Fréquence de commutation : SIO Direct: 5 Hz 1) SIO Logic: 5 Hz 2) IOL: 5 Hz 3) Temps de réponse : SIO Direct: typ. 90 ms 1) SIO Logic: typ. 90 ms 2) IOL: typ. 95 ms 3) Répétabilité 2) 3) 1) SIO Direct : fonctionnement des capteurs en mode standard E/S sans communication IO-Link et sans utilisation des paramètres de logique ou de temps internes aux capteurs (réglage sur « direct »/« inactif »). 2) SIO Logic : fonctionnement des capteurs en mode standard E/S sans communication IO-Link. Utilisation des paramètres de logique ou de temps internes aux capteurs, en supplément fonctions d'automatisation. 3) IOL : fonctionnement des capteurs avec communication IO-Link totale et utilisation des paramètres de logique, de temps et d'automatisation.

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: 5m (RL110 EGx3)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: 250 µs • Fréquence de commutation: 2 kHz • Raccordement: Câble avec connecteur mâle M8 3 pôles, 200 mm• Tension d'alimentation: 10-30Vdc• Dimensions: 31,2 x 21 x 13 mm • Matériau du boîtier: PA66 • Indice de protection: IP67• Température de fonctionnement: - 25°C…+ 70° C• Homologations: CE cULus • Série: QM

Capteur photoélectrique• Format: Cylindrique filetée, M18 x 1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 4 m (0,1…4 m) (R2)• Réglage: -• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Mode de commutation: Commutation claire/sombre• Temps de réponse: 0,5 ms• Fréquence de commutation: 1 Khz• Raccordement: Connecteur mâle M12-A 4 pôles• Tension d'alimentation: 10-30 Vdc• Dimensions: Ø 18 mm x 57 mm• Matériau du boîtier: Plastique (PBT / PMMA)• Matériau de la tête active: PMMA• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: - 25°C…+ 55°C (hors gel)• Homologations: CE, cULus• Accessoires fournis: écrous M18 x 1• Série: S5N

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique unidirectionnel• Principe de fonctionnement: Barrage (Émetteur/Récepteur)• Portée: 0...20 m• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: NPN• Type de commutation: Contact à ouverture (NF)• Mode de commutation: Commutation claire• Fréquence de commutation: 500 Hz• Interface de communication: -• Mode de raccordement: Connecteur mâle M08 3 pôles • Tension d'alimentation: 10-30 Vdc• Dimensions: 10.8 x 43.5 x 19.5 mm• Matériau du boîtier: PC, PBT• Classe de protection: IP67 (CEI 60529)• Température ambiante -25…55 °C• Série: 5K

Capteur optoélectronique• Format: Parallélépipédique• Principe du capteur: Barrage optique unidirectionnel• Principe de détection: Emetteur• Portée: 0...3 m• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 3.0 mm Sortie lumière• Sortie de commutation: -• Type de commutation: -• Mode de commutation: -• Fréquence de commutation: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimension: 8 x 59 x 8 mm• Matériau du boîtier: Zinc, Moulé sous pression, nickelé• Classe de protection: IP67 (CEI 60529)• Température ambiante: -5...55 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Récepteur de référence: BOS Q08M-..-LE21-..• Série: Q08M
