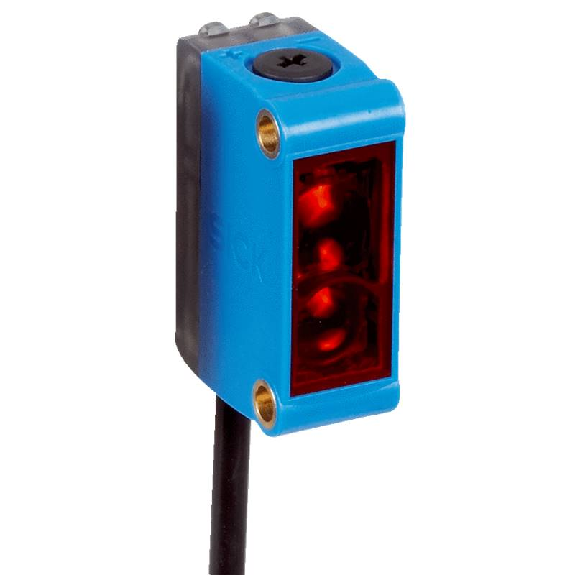

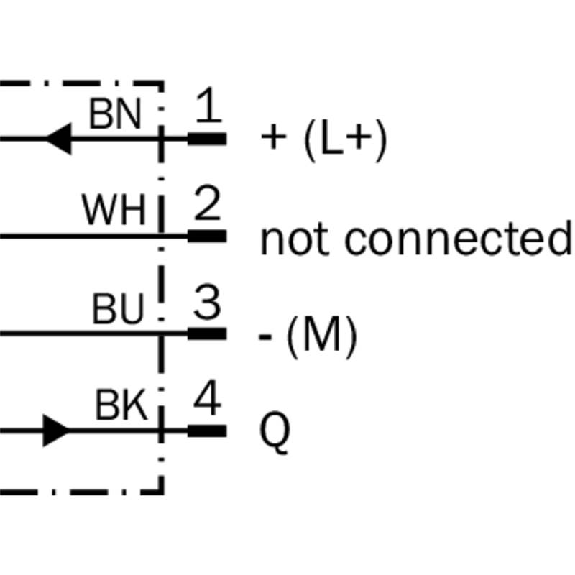

Cellule EAP PNP P=250mm Pot. PinPoint LO/DO / M08 4P+C1m

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Autocollimation• Distance de commutation max.: 0 m .. . 3,5 m• Réglage: Câble, touche d'apprentissage• Source d'émission: Laser, Classe 1, Polarisée• Taille du spot lumineux (distance): Ø 0,4 mm (60 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Temps de réponse: max . 0,5 ms• Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 15,3 mm x 55,4 mm x 22,2 mm• Matériau du boîtier: Acier inoxydable V4A (1.4404, 316L)• Indice de protection: IP66, IP67, IP68, IP69K• Température de fonctionnement: –10 °C .. . +50 °C• Type: Washdown• Série: W4SLG-3V

Capteur photoélectrique• Format: Cylindrique filetée, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière plan• Portée: 50...150 mm• Réglage: Teach-in• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN / PNP, IO-Link• Type de commutation: IO Link• Mode de commutation: Commutation claire/sombre• Temps de réponse: 1 ms• Fréquence de commutation: 500 Hz• Interface de commutation: IO-Link, v 1.1, com 2, 38,4 kBaud• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vdc• Dimensions: Ø 18 mm x 67 mm• Matériau du boîtier: Plastique (PBT / PMMA)• Matériau de la tête active: PMMA• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: - 25°C…+ 55°C (hors gel)• Homologations: CE, cULus• Accessoires fournis: écrous M18 x 1• Série: S5N

Capteur photoélectrique multi-tâches• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Autocollimation, Reflex Array• Distance de commutation max.: 0 m .. . 4,5 m• Réglage: Touche d'apprentissage• Taille minimale de l'objet: 10 mm• Hauteur de détection: 55 mm• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): 55 mm x 9 mm (1 m)• Sortie de commutation: PUSH/PULL, PNP, NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 500 µs• Fréquence de commutation: 1.000 Hz• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 270 mm, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 24,6 mm x 82,5 mm x 53,3 mm• Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP66, IP67• Température de fonctionnement: –40 °C .. . +60 °C• Série: Reflex Array

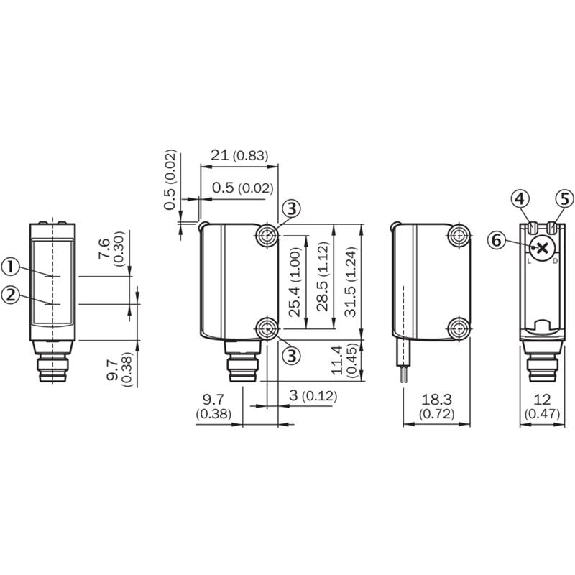

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: 5m (RL110 EGx3)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse: 250 µs • Fréquence de commutation: 2 kHz • Raccordement: Câble avec connecteur mâle M8 3 pôles, 200 mm• Tension d'alimentation: 10-30Vdc• Dimensions: 31,2 x 21 x 13 mm • Matériau du boîtier: PA66 • Indice de protection: IP67• Température de fonctionnement: - 25°C…+ 70° C• Homologations: CE cULus • Série: QM

Capteur photoélectrique• Format: Cylindrique filetée, M18 x 1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 4 m (0,1…4 m) (R2)• Réglage: -• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Mode de commutation: Commutation claire/sombre• Temps de réponse: 0,5 ms• Fréquence de commutation: 1 Khz• Raccordement: Connecteur mâle M12-A 4 pôles• Tension d'alimentation: 10-30 Vdc• Dimensions: Ø 18 mm x 57 mm• Matériau du boîtier: Plastique (PBT / PMMA)• Matériau de la tête active: PMMA• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: - 25°C…+ 55°C (hors gel)• Homologations: CE, cULus• Accessoires fournis: écrous M18 x 1• Série: S5N

Cellule Barrage (E+R) PNP/NPN P=45m IO-Link PinPoint LO/DO / M12 4P > Caractéristiques : Principe de fonctionnement : Barrière émetteur-récepteur • Distance de commutation : Distance de commutation min. : 0 m Distance de commutation max. : 45 m Distance max. entre le récepteur et l’émetteur (réserve fonctionnelle 1) : 0 m ... 45 m Distance entre le récepteur et l’émetteur recommandée (réserve fonctionnelle 2) : 0 m ... 30 m Plage de distance de commutation conseillée pour la meilleure performance : 0 m ... 30 m • Faisceau de l’émetteur : Source d'émission : LED PinPoint Type de lumière : Lumière rouge visible Forme du spot lumineux : En forme de points Taille du spot lumineux (distance) : Ø 90 mm (8 m) Diffusion maximale du faisceau de transmission autour de l’axe de transmission normalisé (angle de strabisme) : < +/- 1,0° (à TU = +23 °C) • Caractéristiques LED : Référence normative : EN 62471:2008-09 | CEI 62471:2006, modifié Identification des groupes à risque par LED : Groupe libre Longueur d'onde : 635 nm Durée de vie moyenne : 100.000 h à TU = +25 °C • Réglage : IO-Link : Pour le réglage des paramètres du capteur et des fonctions Smart Tasks Câble/broche : Pour l’activation de l’entrée test • Affichage : LED bleue : BluePilot : outil d’alignement LED verte : Afficheur d'état Activé en permanence : mise sous tension ,Clignotant : mode IO-Link LED jaune : État réception de lumière Activé en permanence : objet présent Désactivé en permanence : objet absent Clignotant : réserve fonctionnelle non atteinte 1,5 > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 539 années DCavg : 0 % TM (durée d'utilisation) : 20 années (EN ISO 13849) Taux d’utilisation : 60 % > Interface de communication : IO-Link : ✔ , V1.1 Taux de transfert des données : COM2 (38,4 kBaud) Temps de cycle : 2,3 ms Longueur de données de process : 16 Bit Structure de données de process : Bit 0 = signal de commutation QL1 Bit 1 = signal de commutation QL2 Bit 2 à 15 = vide VendorID : 26 DeviceID HEX : 0x800174 DeviceID DEC : 8388980 Type Masterport compatible : A Prise en charge du mode SIO : Oui > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 5 Vss Catégorie d'utilisation : DC-12 (selon EN 60947-5-2) DC-13 (selon EN 60947-5-2) Consommation, émetteur : ≤ 30 mA, sans charge. À UB = 24 V < 50 mA Consommation, récepteur : ≤ 30 mA, sans charge. À UB = 24 V < 50 mA Classe de protection : III • Sortie numérique : Nombre : 2 (antivalent) Type : Push-pull : PNP/NPN Tension du signal PNP HAUT / BAS : Env. UB-2,5 V / 0 V Tension du signal NPN HAUT / BAS : Env. UB / < 2,5 V Courant de sortie Imax. : ≤ 100 mA Circuits de protection Entrées : Protégé contre l'inversion de polarité Résistant au courant de surcharge et aux courts-circuits Temps de réponse : ≤ 500 µs 2) Répétabilité (temps de réponse) : 150 µs Fréquence de commutation : 1.000 Hz 3) • Affectation des broches/fils, émetteur : Fonction broche 4 / noir (BK) : Test après 0 V • Affectation des broches/fils, récepteur : Fonction broche 4 / noir (BK) : Sortie numérique, commutation claire, objet présent → sortie QL1 LOW ; communication IO-Link C Fonction broche 4 / noir (BK) - Détail : La fonction broche 4, fonction du capteur est configurable, autres réglages possibles via IO-Link Fonction broche 2 / blanc (WH) : Sortie numérique, commutation sombre, objet présent sortie ǬL1 HIGH Fonction broche 2 / blanc (WH) - Détail : La fonction broche 2, fonction du capteur est configurable, autres réglages possibles via IO-Link 1) Valeurs limites. 2) Durée du signal sur charge ohmique en mode commutation. 3) Pour un rapport clair/sombre de 1:1. > Caractéristiques mécaniques : Dimensions (l x H x P) : 20 mm x 55,7 mm x 42 mm Raccordement : Connecteur M12, 4 pôles Matériau : Boîtier : Plastique, VISTAL® Vitre frontale : Plastique, PMMA Connecteur mâle : Plastique, VISTAL® Couple de serrage max. des vis de fixation : 1,3 Nm > Caractéristiques ambiantes : Indice de protection : IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) 1) Température de fonctionnement : –40 °C ... +60 °C Température ambiante d’entreposage : –40 °C ... +75 °C Immunité aux chocs : 50 g, 11 ms (25 chocs positifs et 25 négatifs le long des axes X, Y, Z, soit 150 chocs au total (EN60068-2-27)) 50 g, 6 ms (5.000 chocs positifs et 5.000 négatifs le long des axes X, Y, Z, soit 30.000 chocs au total (EN60068-2-27)) Immunité aux vibrations : 10 Hz ... 2.000 Hz (Amplitude 0,5 mm / 10 g, 20 Sweeps sur les axes X, Y, Z, 1 octave/min, (EN60068-2-6)) Humidité de l'air : 35 % ... 95 %, humidité relative (pas de buée) Compatibilité électromagnétique (CEM) : EN 60947-5-2 Résistance aux produits de nettoyage : ECOLAB 1) Remplace IP69K selon ISO 20653: 2013-03. > Smart Task : Désignation Smart Task : Logique de base Fonction logique : Direct ET OU Fenêtre Hystérésis Fonction minuterie : Désactivé Retard à l'enclenchement Retard au déclenchement Retard à l'enclenchement et au déclenchement Impulsion One Shot Onduleur : Oui Fréquence de commutation : SIO Logic: 800 Hz 1) IOL: 650 Hz 2) Temps de réponse : SIO Logic: 600 µs 1) IOL: 750 µs 2) Répétabilité : SIO Logic: 300 µs 1) IOL: 400 µs 2) Signal de commutation Signal de commutation QL1 : Sortie de commutation 1) Utilisation des fonctions Smart-Task sans communication IO-Link (mode SIO). 2) Utilisation des fonctions Smart-Task avec fonction de communication IO-Link.
