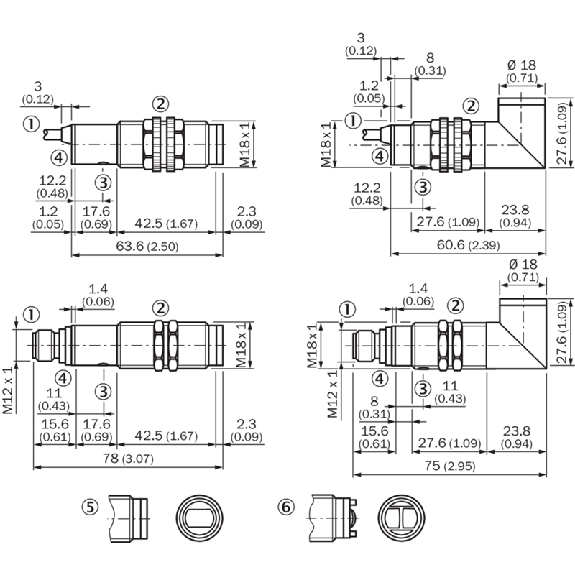

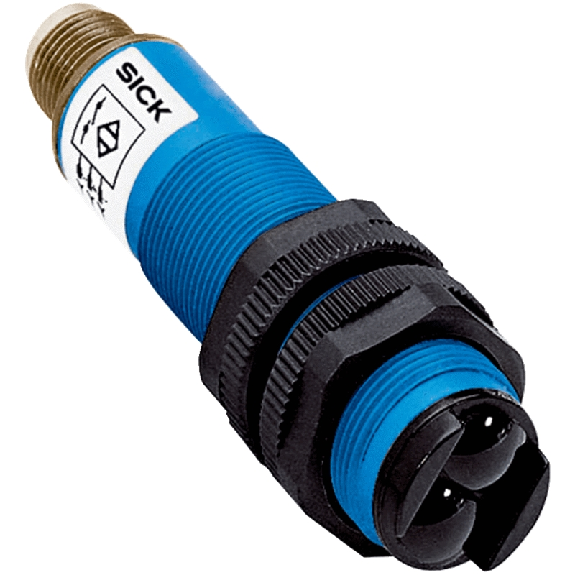

Cellule Directe M18 PNP P=800mm Pot. IR LO Plast. Axial / Câble 2m

Cellule EAP PNP P=800mm Teach IO-Link Laser IR LO/DO / M08 4P+C0.2m > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan, Temps de propagation de la lumière Dimensions (l x H x P) : 7,7 mm x 27,5 mm x 13,5 mm Distance de commutation max. : 50 mm ... 800 mm 1) Distance de commutation : 50 mm ... 800 mm 1) Valeur de la distance : Répétabilité : 2 mm ... 5 mm 2) Précision : ± 20 mm Type de lumière : Lumière infrarouge Source d'émission : Laser 3) Taille du spot lumineux (distance) : Ø 10 mm (300 mm) Longueur d'onde : 940 nm Classe laser : 1 Réglage : Touche d'apprentissage simple 4) IO-Link Configuration 2 broches : Entrée externe, Entrée d’apprentissage, Émetteur éteint entrée, Sortie de détection, Sortie logique Applications spéciales : Détection de petits objets 1) Objet avec 6 ... 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) Correspond à 1 σ. 3) Durée de vie moyenne : 50.000 h à TU = +25 °C. 4) Teach-Offset 15 mm. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 20 mA 3) Sortie de commutation : PNP Type de commutation : Commutation claire/sombre Courant de sortie Imax. : ≤ 50 mA Temps de réponse : Typ. 95 ms 4) Fréquence de commutation : 5 Hz 5) Sortie analogique : - Entrée : MFin = entrée multifonction, programmable Mode de raccordement : Câble avec connecteur mâle M8, 4 pôles, 200 mm 6) Matériau du câble : PVC Diamètre de câble : Ø 3 mm Protections électriques : A 7) B 8) D 9) Classe de protection : III Matériau du boîtier : Plastique, MABS ABS Matériau de l'optique : Plastique, PMMA Température de fonctionnement : –25 °C ... +50 °C Température ambiante d’entreposage : –40 °C ... +75 °C 1) Valeurs limites. Fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Jitter +- 20 ms. 5) Pour un rapport clair/sombre de 1:1. 6) Ne pas déformer le câble si la température est inférieure à 0 °C. 7) A = raccordements UV protégés contre les inversions de polarité. 8) B = sorties protégées contre les inversions de polarité. 9) D = sorties protégées contre les courts-circuits et les surcharges. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 925 années DCavg : 0 % > Interface de communication : Interface de communication : IO-Link V1.1 Interface de communication détail : COM2 (38,4 kBaud) Temps de cycle 5 ms : Longueur de données de process : 4 Byte Structure de données de process : Bit 0 = signal de commutation QL1 Bit 1 = signal de commutation QL2 Bit 2 = signal de détection Qint.1 Bit 3 = signal de détection Qint.2 Bit 4 à 15 = vide Bit 16 ... 31 = valeur de la distance VendorID : 26 DeviceID HEX : 0x8001B8 DeviceID DEC : 8389048 > Smart Task : Désignation Smart Task : Logique de base • Fonction logique : Direct ET OU FENÊTRE Hystérésis • Fonction minuterie : Désactivé Retard à l'enclenchement Retard au déclenchement Retard à l'enclenchement et au déclenchement Impulsion One Shot Onduleur : Oui Fréquence de commutation : SIO Direct: 5 Hz 1) SIO Logic: 5 Hz 2) IOL: 5 Hz 3) Temps de réponse : SIO Direct: typ. 90 ms 1) SIO Logic: typ. 90 ms 2) IOL: typ. 95 ms 3) Répétabilité 2) 3) 1) SIO Direct : fonctionnement des capteurs en mode standard E/S sans communication IO-Link et sans utilisation des paramètres de logique ou de temps internes aux capteurs (réglage sur « direct »/« inactif »). 2) SIO Logic : fonctionnement des capteurs en mode standard E/S sans communication IO-Link. Utilisation des paramètres de logique ou de temps internes aux capteurs, en supplément fonctions d'automatisation. 3) IOL : fonctionnement des capteurs avec communication IO-Link totale et utilisation des paramètres de logique, de temps et d'automatisation.

Capteur photoélectrique• Format: Cylindrique filetée, M18 x 1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Portée: 0.1…4 m (sur réflecteur R5)• Réglage: -• Source d'émission: LED, Lumière infrarouge, Non polarisée• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble 2 m, PVC• Fréquence de commutation: max . 500 hz• Tension d'alimentation: 10-30 Vdc• Dimensions: Ø18 x 57 mm• Matériau du boîtier: Plastique (PBT)• Classe de protection selon CEI 60529: IP67• Température de fonctionnement: -25 … 55 °C• Série: S51

Capteur optoélectronique• Format: Parallélépipédique• Principe du capteur: Barrage optique unidirectionnel• Principe de détection: Emetteur• Portée: 0...3 m• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 3.0 mm Sortie lumière• Sortie de commutation: -• Type de commutation: -• Mode de commutation: -• Fréquence de commutation: -• Raccordement: Connecteur mâle M8, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimension: 8 x 59 x 8 mm• Matériau du boîtier: Zinc, Moulé sous pression, nickelé• Classe de protection: IP67 (CEI 60529)• Température ambiante: -5...55 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Récepteur de référence: BOS Q08M-..-LE21-..• Série: Q08M

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de fonctionnement: Barrage sur réflecteur• Distance de détection: 7 m (avec E39-R1), 11 m (avec E39-R2)• Réglage: Potentiomètre, 1 tour• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: Relais SPDT 3A-250VAC• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble 2 m• Tension d'alimentation: 24 à 240 Vc.c./24 à 240 Vc.a.• Dimensions (l x H x P): 18 x 50 x 50 mm• Classe de protection: IP64 (Selon IEC 60529)

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Autocollimation• Distance de commutation max.: 0 m .. . 10 m (PL80A)• Réglage: Câble (IO-Link)• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 80 mm (5 m)• Sortie de commutation: PUSH/PULL, PNP, NPN• Mode de commutation: Commutation sombre• Fréquence de commutation: 1.000 Hz • Interface de communication: IO-Link V1.1, COM2 (38,4 kBaud)• Raccordement: Connecteur M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 55,7 mm x 42 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP66, IP67, IP69 (EN 60529)• Température de fonctionnement: –40 °C .. . +60 °C• Smart Sensor: Enhanced Sensing (Logique de base), Communication efficace, Diagnostic, Smart Task• Série: W16

Photoelectric sensor Diffuse 1000 mm AC . Relay without fixing slide with timer conn . M12
