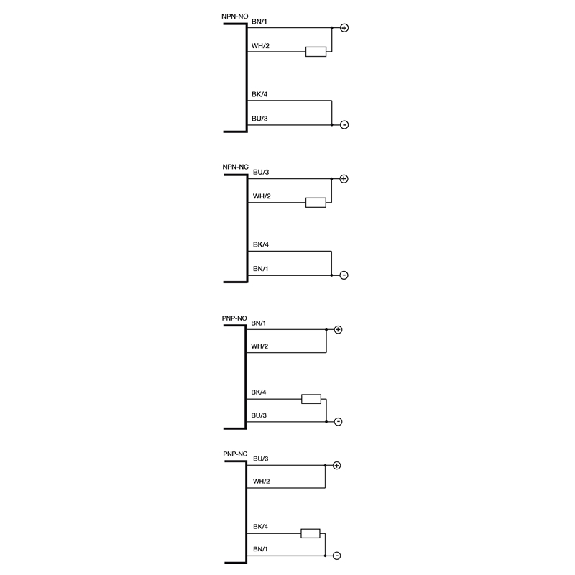

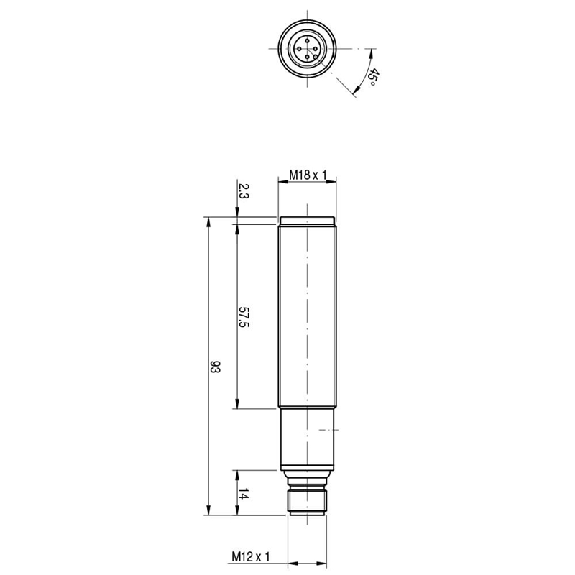

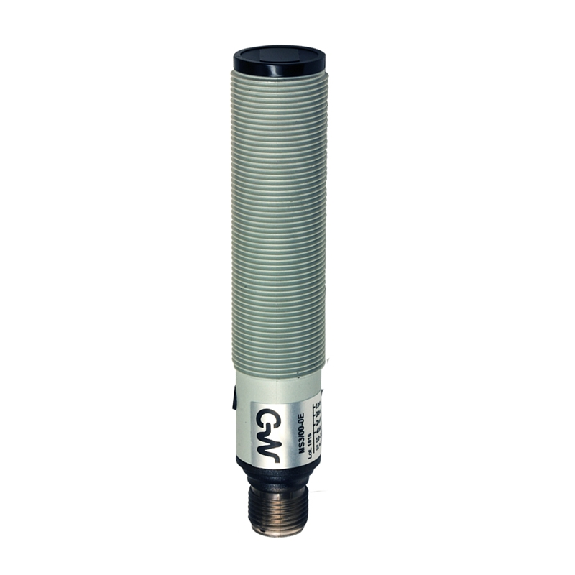

Photo.M18,NPN/PNP-NO/NC,M12 plug,Diffuse

Capteur photoélectrique• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan • Distance de commutation: 10 .. . 50 mm• Réglage: -• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Câble avec connecteur mâle M12 4 pôles, 100 mm, PVC• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 48,3 mm• Longueur de filetage utile: 25,8 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +55 °C• Série: OR18

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Elimination d'arrière plan• Distance de commutation max.: 50 . . 350 mm• Réglage: Potentiomètre, 6 tours• Source d'émission: Laser, Lumière rouge, Classe 2• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2,5 Khz• Temporisation: 0 - 1 s Off Delay• Type de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 18 x 50 x 50 mm• Matériau de boîtier: ABS• Classe de protection selon CEI 60529: IP67• Température de fonctionnement: -10 … 55 °C• Série: S62

Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P Caractéristiques techniques : > Données générales : Fonction : Barrière réflex laser Version : Optique à une seule lentille Source lumineuse : Diode laser rouge, pulsée Portée de service Sb : 10 m Limite de portée Sn : 11 m Reproductibilité : 0,1 mm du foyer laser Filtre de polarisation : Oui Indication encrassement / réglage : Indication réception clignotante Indication réception : LED jaune Indication de fonctionnement : LED verte Réglage sensibilité : Teach-in Classe laser : 1 Distance foyer : 400 mm Longueur d'ondes : 650 nm > Données électriques : Temps d'activation / désactivation : < 0,25 ms Plage de tension +Vs : 10 … 30 VDC Consommation max. (sans charge) : 35 mA Courant absorbé moyen : 25 mA Tension résiduelle Vd : <2,2 VDC Fonction de commutation : Claire/sombre Circuit de sortie : PNP Courant de sortie : 100 mA Protégé contre courts-circuits : Oui Protégé contre inversion polarité : Oui > Données mécaniques : Largeur / Diamètre : 14,8 mm Hauteur / Longueur : 43 mm Profondeur : 31 mm Forme du boîtier : Parallélépipédique Matériau du boîtier : Plastique (ASA, MABS) Face avant (optique) : PMMA Version de raccordement : Connecteur M12 4-pôles > Conditions ambiantes : Température de fonctionnement : -10 … +50 °C

Capteur photoélectrique• Format: Hybride, fileté M18 x 1• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,03 m .. . 6,5 m• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance) 130 mm x 260 mm (6,5 m) • Sortie de commutation Q1: MOSFET, commutation sombre• Potentiomètre, gauche: Aucun• Potentiomètre, droite: Aucun• Mode de commutation: Commutation claire• Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Câble, 4 fils, 2 m, PVC• Tension d'alimentation: 21,6Vdc-250Vdc / 96Vac-250Vac • Dimensions (l x H x P): 16,2 mm x 48,5 mm x 31,8 mm • Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP67, IP69K• Température de fonctionnement: –40 °C .. . +70 °C• Type de fixation: M18, tête / latéral (24 à 24,5 mm)• Série: SureSense

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de commutation max.: 2 mm .. . 100 mm• Réglage: Aucun• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 12 mm (100 mm)• Sortie de commutation: TRIAC• Mode de commutation: Commutation claire• Fréquence de commutation: 25 Hz• Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 20-253Vac• Diamètre: Ø 18 mm• Longueur du boîtier: 88 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-2

Cellule EAP PNP P=100mm Pot. Laser LO/DO / M08 3P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan Dimensions (l x H x P) : 11 mm x 31 mm x 20 mm Distance de commutation max. : 5 mm ... 100 mm 1) Distance de commutation : 20 mm ... 100 mm 1) Source d'émission : Laser 2) Taille du spot lumineux (distance) : Ø 1 mm (100 mm) Longueur d'onde : 650 nm Classe laser : 1 Réglage : Potentiomètre, 4 tours Applications spéciales : Détection de petits objets, Détection d'objets à haute vitesse 1) Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033). 2) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ± 10 % 2) Consommation : 30 mA 3) Sortie de commutation : PNP Type de commutation : Commutation claire/sombre Type de commutation sélectionnable : Sélectionnable à l'aide du commutateur rotatif clair / sombre Tension du signal PNP HAUT / BAS Env. UV −1,8 V / 0 V Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 0,25 ms 4) Fréquence de commutation : 2.000 Hz 5) Mode de raccordement : Connecteur mâle M8, 3 pôles Protections électriques : A 6) B 7) D 8) Matériau du boîtier : Plastique, ABS Matériau de l'optique : Plastique, PMMA Température de fonctionnement : –10 °C ... +50 °C Température ambiante d’entreposage : –40 °C ... +70 °C 1) Valeurs limites pour fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) Pour un rapport clair/sombre de 1:1. 6) A = raccordements UV protégés contre les inversions de polarité. 7) B = entrées et sorties protégées contre les inversions de polarité. 8) D = sorties protégées contre les courts-circuits et les surcharges. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 453 années DCavg : 0 %
