Cellule EAP PNP P=1-15mm LO 12-24Vdc / Câble 2m robot

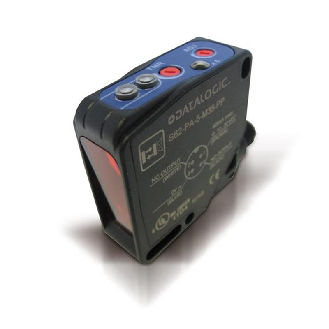

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Elimination d'arrière plan• Distance de commutation max.: 50 . . 350 mm• Réglage: Potentiomètre, 6 tours• Source d'émission: Laser, Lumière rouge, Classe 2• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2,5 Khz• Temporisation: 0 - 1 s Off Delay• Type de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: 18 x 50 x 50 mm• Matériau de boîtier: ABS• Classe de protection selon CEI 60529: IP67• Température de fonctionnement: -10 … 55 °C• Série: S62

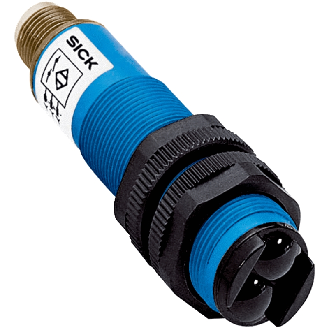

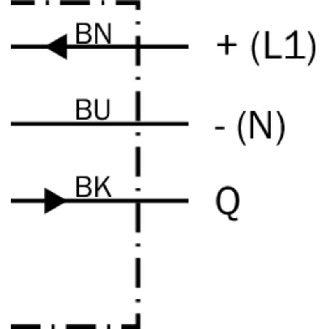

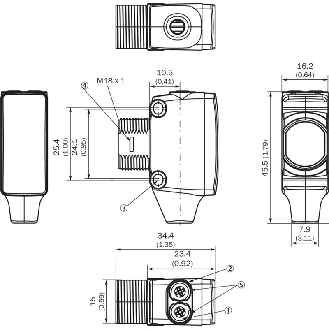

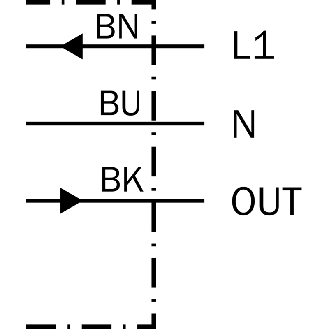

Capteur photoélectrique• Format: Hybride, fileté M18 x 1• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,03 m .. . 6,5 m• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance) 130 mm x 260 mm (6,5 m) • Sortie de commutation Q1: MOSFET, commutation sombre• Potentiomètre, gauche: Aucun• Potentiomètre, droite: Aucun• Mode de commutation: Commutation claire• Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Câble, 4 fils, 2 m, PVC• Tension d'alimentation: 21,6Vdc-250Vdc / 96Vac-250Vac • Dimensions (l x H x P): 16,2 mm x 48,5 mm x 31,8 mm • Matériau du boîtier: Plastique, VISTAL®• Indice de protection: IP67, IP69K• Température de fonctionnement: –40 °C .. . +70 °C• Type de fixation: M18, tête / latéral (24 à 24,5 mm)• Série: SureSense

Capteur photoélectrique à réflecteur pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de fonctionnement: Barrage sur réflecteur • Distance de commutation: 0 mm .. . 700 mm (E39-R21)• Réglage: Potentiomètre, 11 tours• Source d'emission: LED, Lumière rouge• Version: Faisceau étroit• Sortie de commutation: 2 sorties PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: 0,5 ms• Raccordement: Connecteur mâle M12 4 pôles, orientable• Tension d'alimentation: 10-30 Vdc• Dimensions: 15,8 x 40 x 40,5 mm• Matériau du boîtier: PBT• Classe de protection: IP67 (IEC), IP69K (DIN 40050-9)• Température ambiante: –25 .. . 60 °C• Homologation: Pour environnements industriels agro-alimentaires• Série: E3S-DB

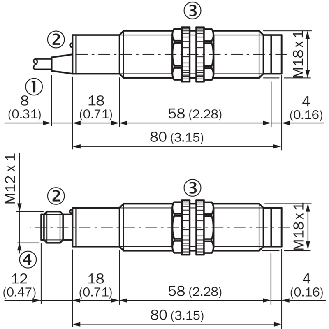

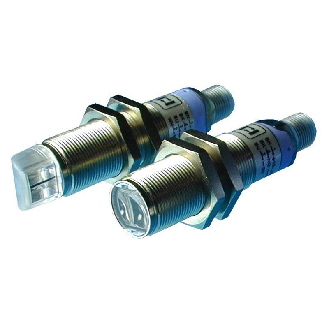

Capteur photoélectrique• Format: Cylindrique fileté, M18x1, faisceau droit• Principe du capteur: Barrage optique à réflexion• Principe de fonctionnement: Barrage sur réflecteur• Portée: Sn= 5 m• Réglage: -• Source d'émission: LED, Lumière rouge• Taille du spot lumineux: Ø 300 mm à 7 m • Sortie de commutation: PNP• Type de commutation: Contact à fermeture NO) à ouverture (NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 400 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles, codé A• Tension d'alimentation: 10-30Vdc• Dimensions: Ø 18 x 75 mm• Matériau boîtier: Acier inoxydable (1.4404)• Classe de protection: IP68/IP67 (CEI 60529), IPx9K (DIN 40050)• Température ambiante: -25...70 °C• Homologation / conformité: CE, cULus, Ecolab, conforme FDA, EAC, WEEE • Série: 18E

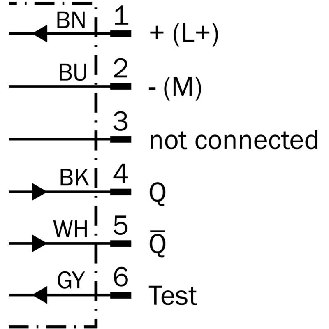

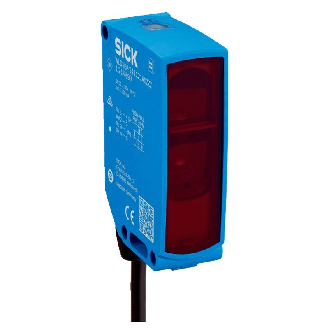

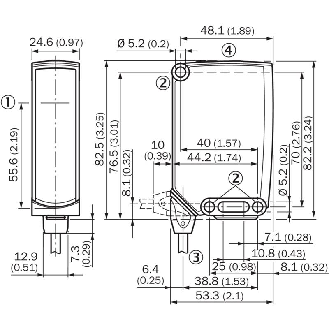

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Autocollimation• Distance de commutation max.: 0 m .. . 18 m (PL80A)• Réglage: Câble, BluePilot : avec outil d’alignement• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 100 mm (10 m)• Sortie de commutation: PUSH/PULL, PNP, NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Entrée test émetteur coupé: Test après 0 V• Raccordement: Câble avec connecteur Q6, 6 pôles, codé CC, 270 mm• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 24,6 mm x 82,5 mm x 53,3 mm• Matériau du boîtier: VISTAL®• Indice de protection: IP65 (EN 60529)• Température de fonctionnement –40 °C .. . +60 °C• Série: W26

Cellule EAP PNP P=100mm Pot. Laser LO/DO / M08 3P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan Dimensions (l x H x P) : 11 mm x 31 mm x 20 mm Distance de commutation max. : 5 mm ... 100 mm 1) Distance de commutation : 20 mm ... 100 mm 1) Source d'émission : Laser 2) Taille du spot lumineux (distance) : Ø 1 mm (100 mm) Longueur d'onde : 650 nm Classe laser : 1 Réglage : Potentiomètre, 4 tours Applications spéciales : Détection de petits objets, Détection d'objets à haute vitesse 1) Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033). 2) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ± 10 % 2) Consommation : 30 mA 3) Sortie de commutation : PNP Type de commutation : Commutation claire/sombre Type de commutation sélectionnable : Sélectionnable à l'aide du commutateur rotatif clair / sombre Tension du signal PNP HAUT / BAS Env. UV −1,8 V / 0 V Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 0,25 ms 4) Fréquence de commutation : 2.000 Hz 5) Mode de raccordement : Connecteur mâle M8, 3 pôles Protections électriques : A 6) B 7) D 8) Matériau du boîtier : Plastique, ABS Matériau de l'optique : Plastique, PMMA Température de fonctionnement : –10 °C ... +50 °C Température ambiante d’entreposage : –40 °C ... +70 °C 1) Valeurs limites pour fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) Pour un rapport clair/sombre de 1:1. 6) A = raccordements UV protégés contre les inversions de polarité. 7) B = entrées et sorties protégées contre les inversions de polarité. 8) D = sorties protégées contre les courts-circuits et les surcharges. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 453 années DCavg : 0 %
