Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P
676,14 € TTC711,72 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
10 articles en stock
Frais de livraison min. :14,40 €TTC
Livraison standard entre le 01/12 et le 03/12
Vendu et expédié par
Marque : BAUMER

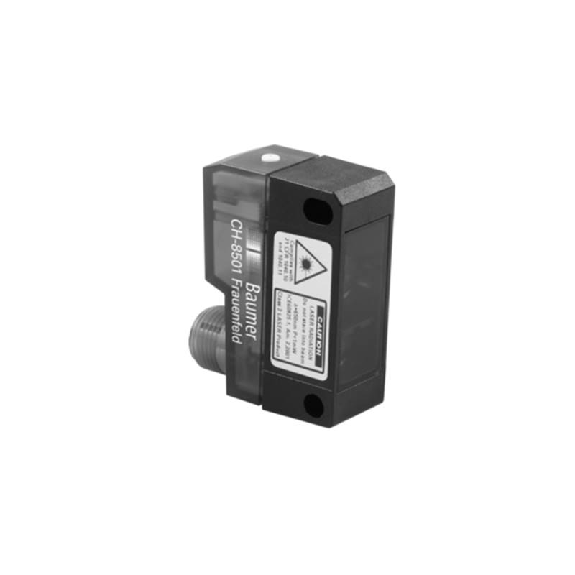

La Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P de la marque BAUMER est un détecteur photoélectrique de haute qualité, idéal pour les applications industrielles.
Caractéristiques techniques :
Données générales :
- Fonction : Barrière réflex laser
- Version : Optique à une seule lentille
- Source lumineuse : Diode laser rouge, pulsée
- Portée de service Sb : 10 m
- Limite de portée Sn : 11 m
- Reproductibilité : 0,1 mm du foyer laser
- Filtre de polarisation : Oui
- Indication encrassement / réglage : Indication réception clignotante
- Indication réception : LED jaune
- Indication de fonctionnement : LED verte
- Réglage sensibilité : Teach-in
- Classe laser : 1
- Distance foyer : 400 mm
- Longueur d'ondes : 650 nm
Données électriques :
- Temps d'activation / désactivation : < 0,25 ms
- Plage de tension +Vs : 10 … 30 VDC
- Consommation max. (sans charge) : 35 mA
- Courant absorbé moyen : 25 mA
- Tension résiduelle Vd : <2,2 VDC
- Fonction de commutation : Claire/sombre

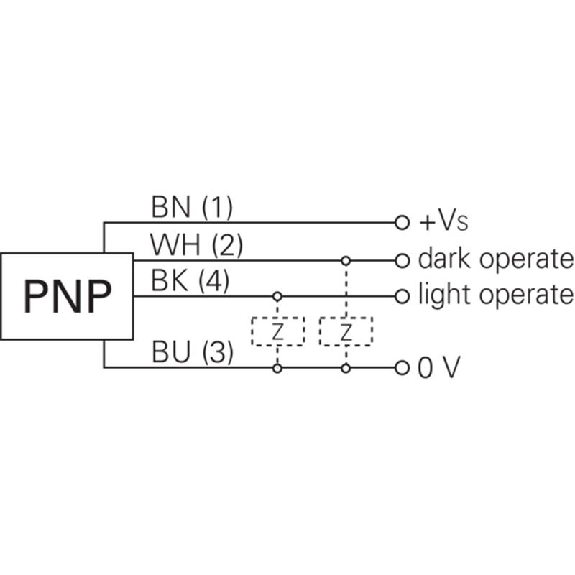

- Circuit de sortie : PNP
- Courant de sortie : 100 mA
- Protégé contre courts-circuits : Oui
- Protégé contre inversion polarité : Oui

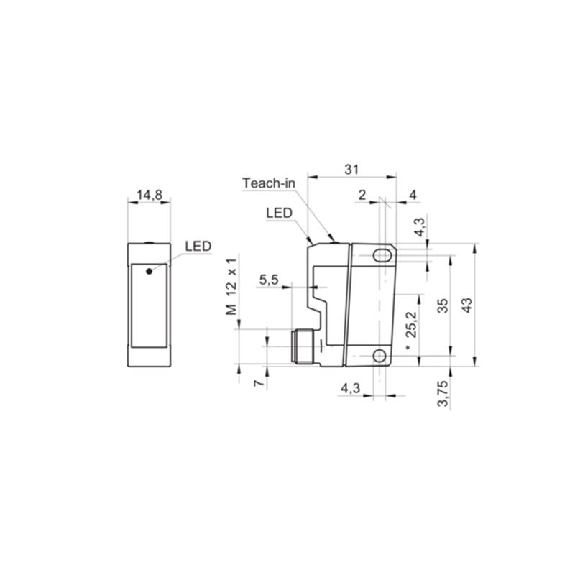

Données mécaniques :
- Largeur / Diamètre : 14,8 mm
- Hauteur / Longueur : 43 mm
- Profondeur : 31 mm
- Forme du boîtier : Parallélépipédique
- Matériau du boîtier : Plastique (ASA, MABS)
- Face avant (optique) : PMMA
- Version de raccordement : Connecteur M12 4-pôles
Conditions ambiantes :
- Température de fonctionnement : -10 … +50 °C
La Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P est un choix fiable pour les professionnels de l'industrie. Sa fonction de barrière réflex laser avec une seule lentille offre une portée de service de 10 mètres, avec une reproductibilité de 0,1 mm du foyer laser. Grâce à son filtre de polarisation, il garantit des performances optimales même dans des conditions d'encrassement.
Avec son indication réception clignotante et ses LED jaune et verte pour l'indication de réception et de fonctionnement, ce détecteur photoélectrique est facile à utiliser et à surveiller. Son réglage de sensibilité par Teach-in permet une adaptation précise aux besoins de l'application.
La Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P est conçue pour une utilisation fiable et durable. Son boîtier en plastique robuste (ASA, MABS) et sa face avant en PMMA garantissent une protection efficace contre les chocs et les vibrations. De plus, son connecteur M12 4-pôles facilite l'installation et la connexion.
Avec une plage de tension de 10 à 30 VDC et une consommation maximale de 35 mA, ce détecteur photoélectrique est économe en énergie tout en offrant des performances de commutation fiables. Sa fonction de commutation claire/sombre et son circuit de sortie PNP assurent une compatibilité avec une variété d'équipements industriels.
La Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P de la marque BAUMER est le choix idéal pour les professionnels de l'industrie à la recherche d'un détecteur photoélectrique performant, fiable et facile à utiliser.
Caractéristiques
- Portée maximale (m)
- 10
- Type de faisceaux
- lumière rouge
- Nom/numéro du modèle
- OPDK 14P5901/S14
- Connexion électrique
- connecteur M12
- Niveau de protection
- IP67
- Matériau
- en plastique
- Température de fonctionnement (°C)
- 50
- Référence DirectIndustry
- 0005776934
Description
La Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P de la marque BAUMER est un détecteur photoélectrique de haute qualité, idéal pour les applications industrielles.
Caractéristiques techniques :
Données générales :
- Fonction : Barrière réflex laser
- Version : Optique à une seule lentille
- Source lumineuse : Diode laser rouge, pulsée
- Portée de service Sb : 10 m
- Limite de portée Sn : 11 m
- Reproductibilité : 0,1 mm du foyer laser
- Filtre de polarisation : Oui
- Indication encrassement / réglage : Indication réception clignotante
- Indication réception : LED jaune
- Indication de fonctionnement : LED verte
- Réglage sensibilité : Teach-in
- Classe laser : 1

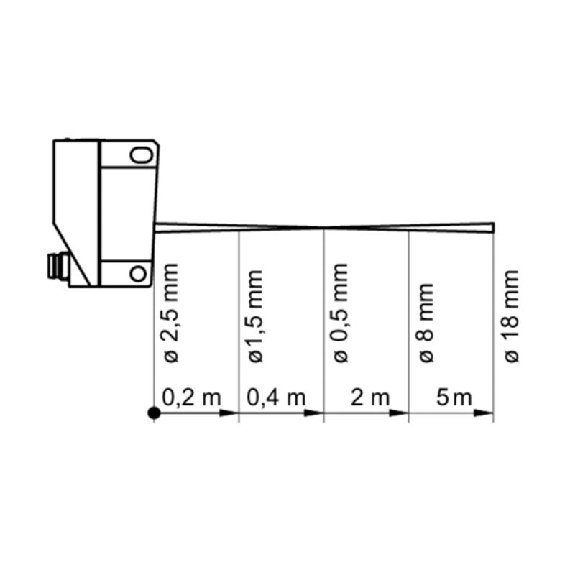

- Distance foyer : 400 mm
- Longueur d'ondes : 650 nm
Données électriques :
- Temps d'activation / désactivation : < 0,25 ms
- Plage de tension +Vs : 10 … 30 VDC
- Consommation max. (sans charge) : 35 mA
- Courant absorbé moyen : 25 mA
- Tension résiduelle Vd : <2,2 VDC
- Fonction de commutation : Claire/sombre
- Circuit de sortie : PNP
- Courant de sortie : 100 mA
- Protégé contre courts-circuits : Oui
- Protégé contre inversion polarité : Oui
Données mécaniques :
- Largeur / Diamètre : 14,8 mm
- Hauteur / Longueur : 43 mm
- Profondeur : 31 mm
- Forme du boîtier : Parallélépipédique
- Matériau du boîtier : Plastique (ASA, MABS)
- Face avant (optique) : PMMA
- Version de raccordement : Connecteur M12 4-pôles
Conditions ambiantes :
- Température de fonctionnement : -10 … +50 °C
La Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P est un choix fiable pour les professionnels de l'industrie. Sa fonction de barrière réflex laser avec une seule lentille offre une portée de service de 10 mètres, avec une reproductibilité de 0,1 mm du foyer laser. Grâce à son filtre de polarisation, il garantit des performances optimales même dans des conditions d'encrassement.
Avec son indication réception clignotante et ses LED jaune et verte pour l'indication de réception et de fonctionnement, ce détecteur photoélectrique est facile à utiliser et à surveiller. Son réglage de sensibilité par Teach-in permet une adaptation précise aux besoins de l'application.
La Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P est conçue pour une utilisation fiable et durable. Son boîtier en plastique robuste (ASA, MABS) et sa face avant en PMMA garantissent une protection efficace contre les chocs et les vibrations. De plus, son connecteur M12 4-pôles facilite l'installation et la connexion.
Avec une plage de tension de 10 à 30 VDC et une consommation maximale de 35 mA, ce détecteur photoélectrique est économe en énergie tout en offrant des performances de commutation fiables. Sa fonction de commutation claire/sombre et son circuit de sortie PNP assurent une compatibilité avec une variété d'équipements industriels.
La Cellule Bar. reflex PNP P=10m Teach Laser LO/DO 31*43*14 / M12 4P de la marque BAUMER est le choix idéal pour les professionnels de l'industrie à la recherche d'un détecteur photoélectrique performant, fiable et facile à utiliser.
