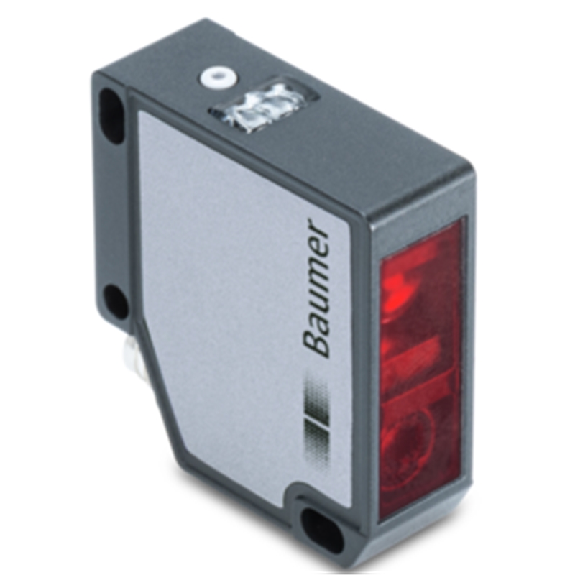

Laser de mesure Point P=16-120mm ANA-DIGITAL / M08 4P

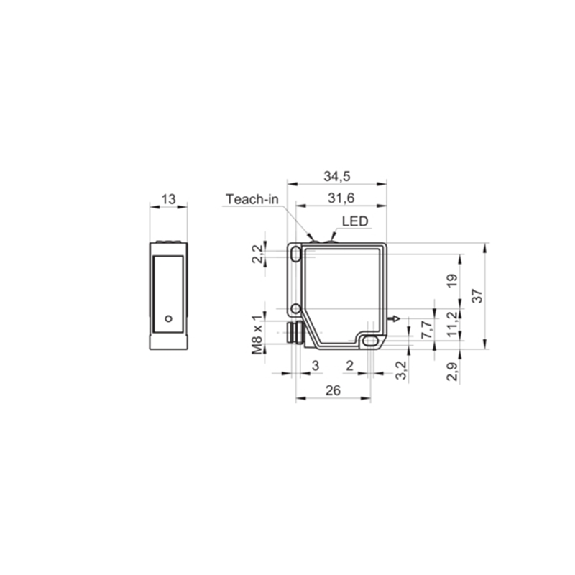

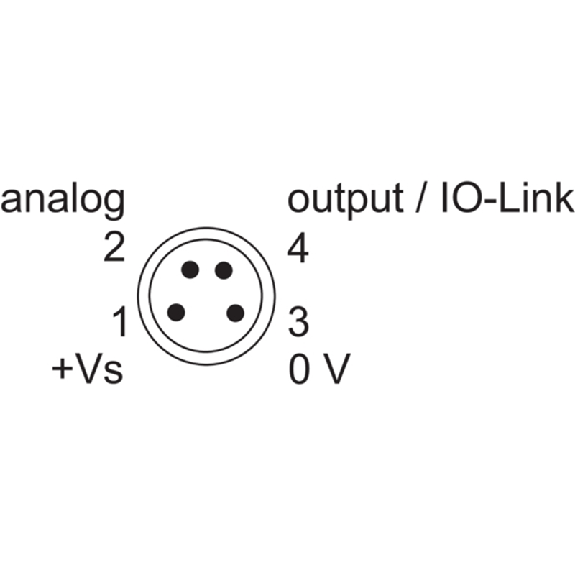

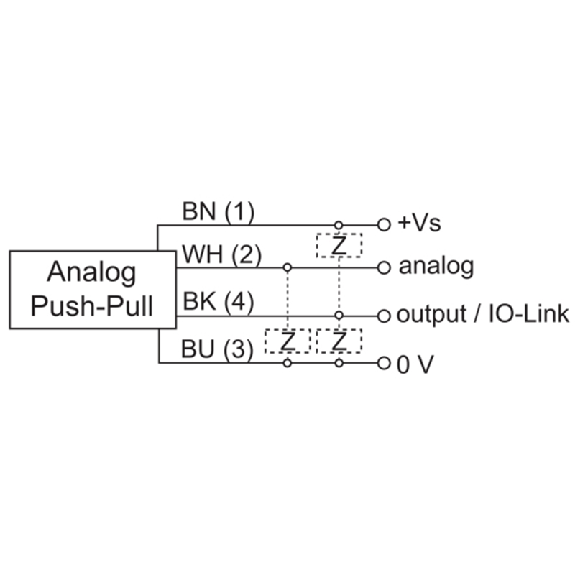

Détecteur de mesure de distances• Distance de mesure Sd: 16 … 26 mm• Réglage: Teach-in: Touche / IO-Link.• Reproductibilité: 1 µm • Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 0-10Vdc / 0-5Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 5000 Hz• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13 x 37 x 34,5 mm• Matériau du boîtier: Zinc moulé sous pression• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM20

Détecteur de mesure de distances• Version: IO-Link mesure• Distance de mesure Sd: 30 .. . 250 mm• Réglage: Teach-in et IO-Link• Résolution: 500 … 10000 µm• Source d'émission: Diode laser rouge, pulsée, Classe 1• Forme du faisceau: Point• Sortie commutation: Push-pull• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 11-30Vdc• Dimensions (L x H x P): 12,9 x 32,3 x 23 mm• Matériau du boîtier: Plastique (ASA, PmmA)• Indice de protection: IP67• Température de fonctionnement: -10 … +60 °C• Série: O300

Capteur analogique laser de la série HL-G1 (Standard), Plage de mesure= 120 mm ± 60mm, Câble de 5 m

Détecteur de mesure de distances• Version: OM70 laser point basic• Distance de mesure Sd: 100 .. . 1000 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 3 .. . 63 µm• Reproductibilité: 1 … 32 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2 .. . 10mA / 0-10V / 0 .. . 5 Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet, Modbus TCP, OPC UA, UDP streaming• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser point basic• Distance de mesure Sd: 100 .. . 600 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 3 .. . 24 µm• Reproductibilité: 1 … 9 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2 .. . 10mA / 0-10V / 0 .. . 5 Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet, Modbus TCP, OPC UA, UDP streaming• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser point• Distance de mesure Sd: 30 .. . 70 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 0,7 .. . 1 µm• Reproductibilité: 0,1 … 0,3 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2 .. . 10mA / 0-10V / 0 .. . 5 Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface: Ethernet TCP/IP• Protocole: Profinet, Modbus TCP, OPC UA, UDP streaming• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 250 mm• Résolution: 0,2 mm (90%)• Répétabilité: 0,6 mm• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 2 mm x 1,3 mm (150 mm)• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Connecteur mâle M8, 4 pôles• Matériau du boîtier: Aluminium• Série: OD Mini

Détecteur de mesure de distances• Version: OM70 laser point• Distance de mesure Sd: 50 .. . 250 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 1,4 .. . 6,3 µm• Reproductibilité: 0,3 … 2 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2-10mA / 0-10Vdc / 0-5Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser point• Distance de mesure Sd: 50 .. . 250 mm• Réglage: Touch Display, RS485• Résolution: 1,4 .. . 6,3 µm• Reproductibilité: 0,3 … 2 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et RS 485• Signal de sortie: 4-20mA / 0-10V• Sortie commutation: Push-pull• Fréquence de mesure: 2500 Hz• Interface de communication: RS485• Raccordement: Connecteur M12 8-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Capteur analogique laser de la série HL-G1 (multifonctions: interface de COMM RS422/ RS485), Plage de mesure= 120 mm ± 60mm, Câble de 0,5m avec un connecteur M12 "Queue de cochon"

Détecteur de mesure de distances• Version: OM70 laser point basic• Distance de mesure Sd: 150 .. . 1500 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 3 .. . 63 µm• Reproductibilité: 3 … 63 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2 .. . 10mA / 0-10V / 0 .. . 5 Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet, Modbus TCP, OPC UA, UDP streaming• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Signal de sortie: Analogique et digital• Sortie analogique: 0 … 10 VDC / 0 … 5 VDC• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Signal de sortie: Analogique et digital• Sortie analogique: 4 .. . 20 mA / 2 .. . 10 mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Détecteur de mesure de distances• Version: OM70 laser point basic• Distance de mesure Sd: 150 .. . 1500 mm• Réglage: Touch Display, RS485• Résolution: 13 … 125 µm• Reproductibilité: 3 … 63 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et RS 485• Signal de sortie: 4-20mA / 0-10V• Sortie commutation: Push-pull• Fréquence de mesure: 2500 Hz• Interface de communication: RS485• Raccordement: Connecteur M12 8-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 30 .. . 50 mm• Résolution: < 10 µm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20
