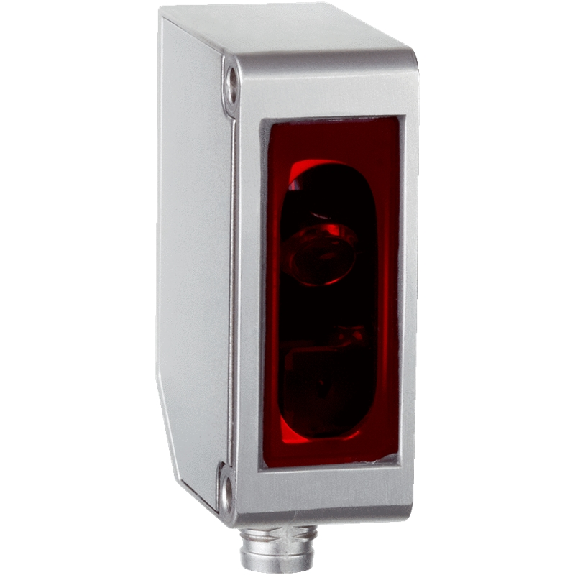

Laser de mesure P=50-150mm 4-20mA / M08 4P

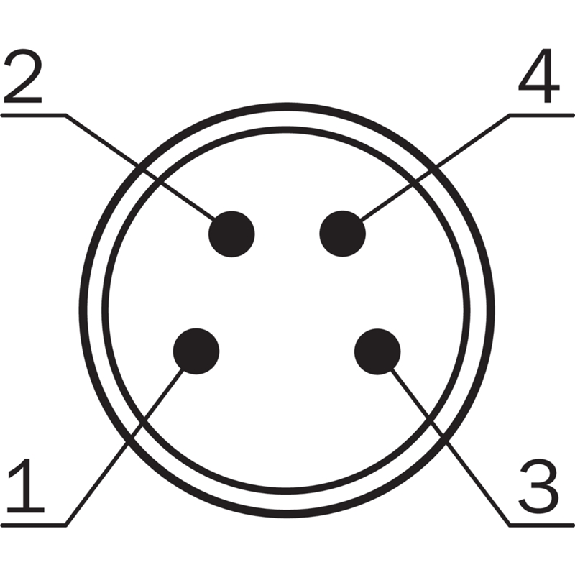

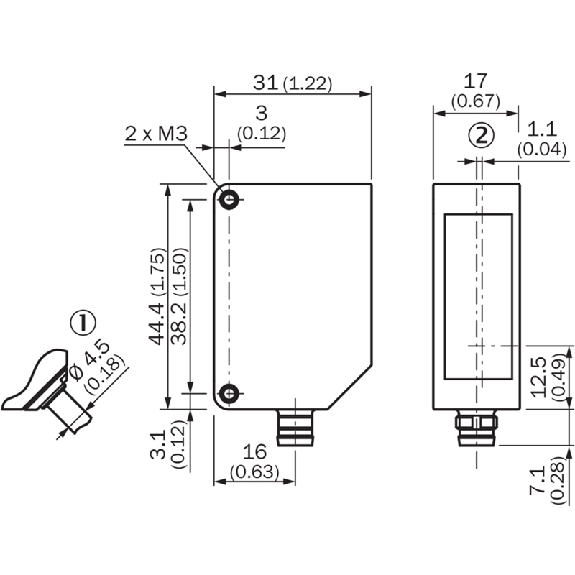

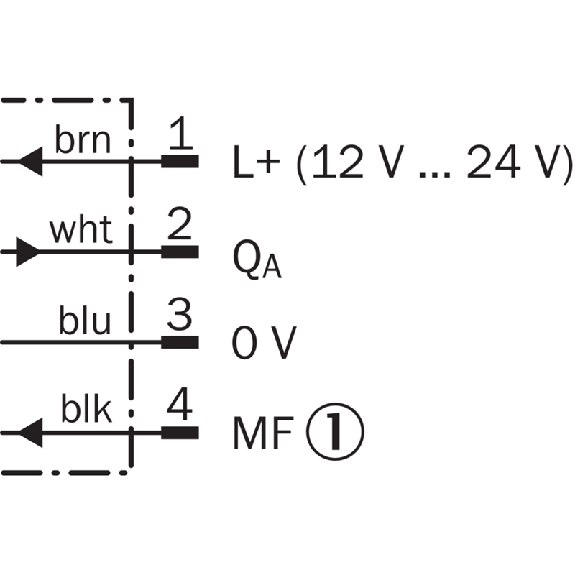

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions: 44,4 mm x 31 mm x 17 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD Mini

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 20 mm .. . 50 mm• Résolution: 6 µm (90%)• Linéarité: ± 30 µm• Répétabilité: 9 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 800 µm x 450 µm (35 mm)• Sortie analogique: 4-20 mA, 13,4 bit• Mode de raccordement: Connecteur mâle, M8, 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions: 44,4 mm x 31 mm x 17 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD Mini

Réflexion directe, laser visible classe 2, 300 ± 150 mm, spot rond, résolution 30 µm, PNP, câble 2 m

Réflexion directe, laser visible classe 2, 300 ± 150 mm, spot rond, résolution 30 µm, PNP, câble 5 m

Réflexion directe, laser visible classe 2, 50 ± 10 mm, spot rond, résolution 2 µm, PNP, câble 2 m

Réflexion directe, laser visible classe 2, 50 ± 10 mm, spot rond, résolution 2 µm, PNP, câble 5 m

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Matériau du boîtier: Acier inoxydable• Série: OD Mini

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA, 13,4 bit• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Tension d'alimentation: 12-24Vdc• Dimensions: 44,4 mm x 31 mm x 17 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD Mini

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Signal de sortie: Analogique et digital• Sortie analogique: 4 .. . 20 mA / 2 .. . 10 mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Signal de sortie: Analogique et digital• Sortie analogique: 4 .. . 20 mA / 2 .. . 10 mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Précision de mesure: ± 0,5mm• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 2 mm x 4 mm (150 mm)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Mode de raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Métal• Indice de protection: IP65• Série: DT20 Hi

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 550 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 86 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Signal de sortie: Analogique et digital• Sortie analogique: 4 .. . 20 mA / 2 .. . 10 mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de distance• Distance max : 7m (noir 6% au blanc 90%)• Laser rouge classe II, taille de spot 10mm à 7m• Sortie analogique 0 . . 20mA ou 4 . . 20mA ajustable• Precision de mesure : +/- 3mm• Repetabilite: 1mm

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Triangulation• Principe de détection Optique divergente• Portée: 150...2000 mm• Précision: ±1,5 % P.E.• Fidélité de répétition: 0,5 % P.E . • Résolution: 1...3 mm• Réglage: Touche (2x)• Sortie analogique: Courant 4…20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Source d'émission: Laser, Lumière rouge• Taille du spot lumineux: 2 x 6 mm à 2 m• Sortie de commutation: PNP/NPN• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 30 x 100,5 x 73,2 mm• Matériau du boîtier: Zinc, moulé sous pression• Classe de protection: IP65• Température ambiante: -20…50 °C• Homologation / conformité: CE, EAC, WEEE• Série: 66M

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 250 mm• Résolution: 0,2 mm (90%)• Répétabilité: 0,6 mm• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 2 mm x 1,3 mm (150 mm)• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Connecteur mâle M8, 4 pôles• Matériau du boîtier: Aluminium• Série: OD Mini
