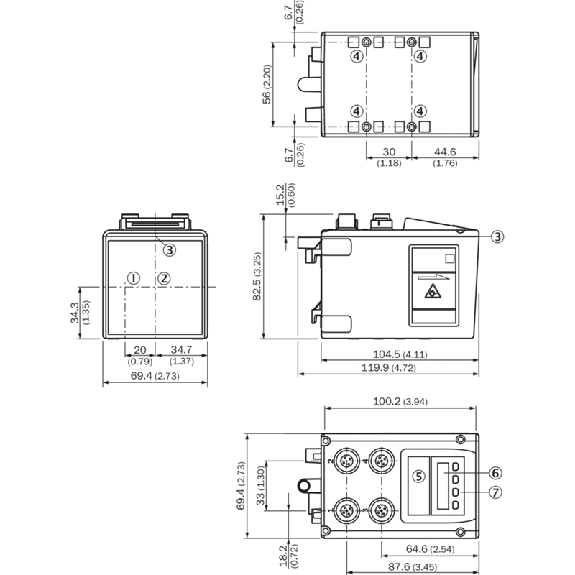

Laser de mesure P=0,15-100m PNP/NPN (x2), PROFINET, SSI

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 100 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Interface de communication: SSI• Précision: ± 2 mm• Chauffages: non• Classe laser: 2• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur de distance• Format: Parallélépipédique• Plage de mesure: 0,2 m .. . 70 m, 90 % de réémission• Résolution: 12 bit • Reproductibilité: 1 mm • Precision de détection : +/- 3mm• Source d'émission: Laser rouge, classe 2• Sortie analogique: 0 mA .. . 20 mA / 4 mA .. . 20 mA • Entrée multifonction (MF): 1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Indice de protection: IP65 • Température de fonctionnement: –10 °C .. . +45 °C• Poids: 1.000 g

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA, 13,4 bit• Temps de réponse: 2 ms• Fréquence de mesure: max . 2 kHz• Raccordement: Connecteur mâle M8, 4 pôles• Dimensions (l x H x P): 17,8 mm x 44,4 mm x 31 mm• Matériau du boîtier: Acier inoxydable• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD Mini

Détecteur de mesure de distances• Distance de mesure Sd: 16 … 120 mm• Réglage: Teach-in: Touche / IO-Link.• Reproductibilité: 1 … 13 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20 mA / 2-10 mA• Sortie commutation: Push-pull• Fréquence de mesure: 5000 Hz• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 13 x 37 x 34,5 mm• Matériau du boîtier: Zinc moulé sous pression• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM20

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 550 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 86 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Signal de sortie: Analogique et digital• Sortie analogique: 4 .. . 20 mA / 2 .. . 10 mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur compact laser de mesure de distances de la série HG-C• Type: CMOS• Portée: 100mm ±35mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble avec connecteur M12 4 pôles• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C
