Laser de mesure Point 4-20mA/0-10Vdc+PNP P=200-1000mm / M12 8P

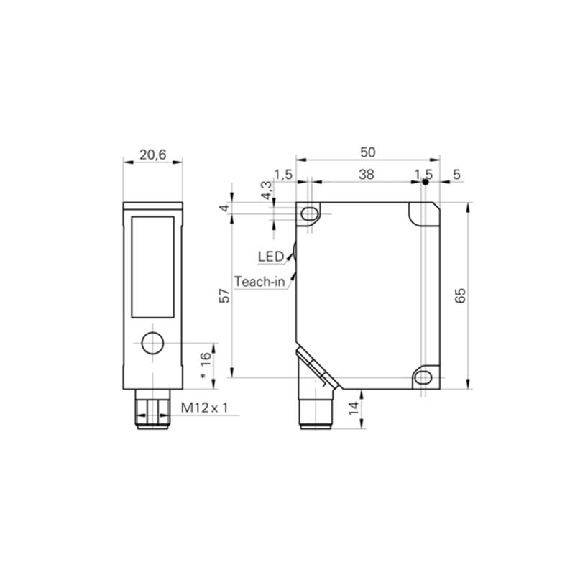

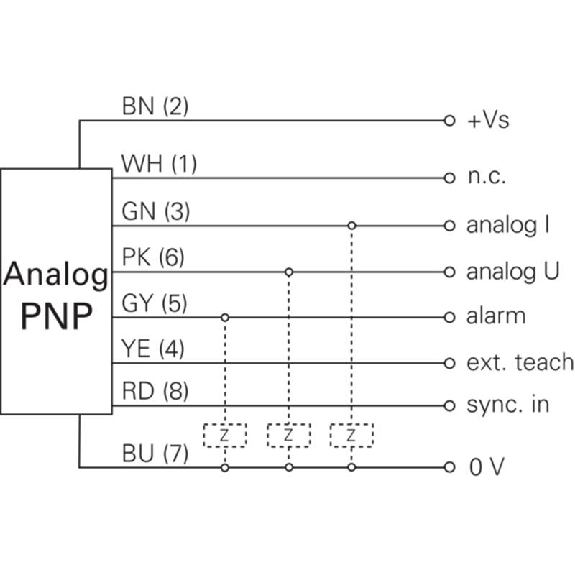

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 50 .. . 300 mm• Résolution: 0,01 .. . 0,33 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 100 .. . 1000 mm• Résolution: 20 .. . 400 µm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point (Ø 2 mm)• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 15-28Vdc• Dimensions (l x H x D): 20,4 x 135 x 45 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 21

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 1.000 mm • Réglage: Touches ou IO-Link • Source d'émission: Laser, Lumière rouge, Classe 1• Standard dimension du spot lumineux (distance): 1,5 mm x 1,5 mm • Sortie analogique: 4-20mA/0-10V• Sortie numérique: 2 x push-pull : PNP/NPN• Interface de communication: IO-Link • Mode de raccordement: Câble avec connecteur mâle, M12, 5 pôles, 200 mm, code A• Tension d'alimentation: 18-30Vdc• Dimensions: 71,5 mm x 53,2 mm x 25,9 mm • Matériau du boîtier: Zinc moulé sous pression • Affichage: Écran OLED, LED d'état • Éléments de commande: 4 touches • Indice de protection: IP65, IP67• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD1000

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 100 .. . 600 mm• Résolution: 0,015 .. . 0,67 mm• Réglage: Teach-in: Touche / ext.• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 30 .. . 70 mm• Résolution: 0,004 .. . 0,02 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 30 .. . 130 mm• Résolution: 0,005 .. . 0,06 mm• Réglage: Teach-in: Touche / ext.• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: 30 .. . 50 mm• Résolution: < 10 µm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: de 100 .. . 500 mm• Résolution: 0,12 .. . 2,5 mm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: de 30 .. . 130 mm• Résolution: 0,05 .. . 0,07 mm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, faisceau divergent• Portée: Réglable de 80 à 300 mm • Précision: ±0,25 % P.E . • Fidélité de répétition: 0,25 % P.E . • Résolution: 0,1 % P.E . • Réglage: Teach• Source d'émission: Laser, Lumière rouge, Classe 2• Taille du spot lumineux: 2 x 4.5 mm à 300 mm • Sortie analogique: Courant 4…20 mA, linéaire croissant/décroissant• Sortie de commutation: PNP (x2)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1000 Hz• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 17 x 50 x 50 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 26K

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, faisceau divergent• Portée: 30 à 100 mm• Précision: ±0,25 % P.E . • Fidélité de répétition: 0,25 % P.E . • Résolution: 0,1 % P.E . • Réglage: Teach• Source d'émission: Laser, Lumière rouge, Classe 2• Taille du spot lumineux: 1.5 x 3.25 mm à 100 mm• Sortie analogique: Courant 4…20 mA, linéaire croissant/décroissant• Sortie de commutation: PNP (x2)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1000 Hz• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 18-28Vdc• Dimensions: 17 x 50 x 50 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 26K

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 200 .. . 4000 mm• Résolution: 1,3 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point • Sortie analogique: 4-20mA• Sortie alarme: Push-pull • Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 15-28Vdc• Dimensions (l x H x D): 25,4 x 66 x 51 mm• Materiau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -25 .. . +50 °C• Série: OADM 250

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 200 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...200 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 1 mm à 200 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push-pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Fréquence de commutation: 70 Hz• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 21M

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 200 … 13000 mm• Réglage: Teach-in: Touche / ext.• Résolution: 5000 µm• Linéarité: ± 15 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 15-28Vdc• Dimensions: 66 x 51 x 25,4 mm• Matériau du boîtier: Aluminium• Face avant (optique): Verre• Classe de protection: IP67• Température de fonctionnement: -25 … +50 °C• Série: OADM 250

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 50 .. . 300 mm• Réglage: Teach-in: Touche / ext.• Résolution: 10 … 330 µm• Dérive de linéarité: ± 0,03 … 1 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne de 4 à 12 mm• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20
