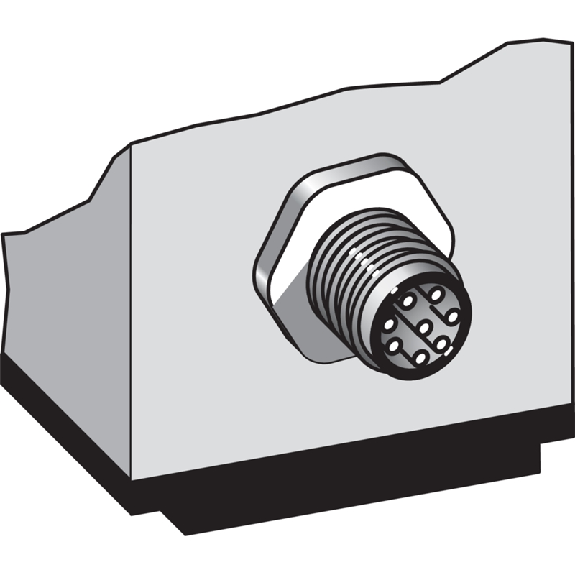

Laser de mesure P=0,2-50m NPN (x2) SSI / M12 8P

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 50.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 1 mm• Répétabilité: max . 2 mm• Précision: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 200 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...200 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 1 mm à 200 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push-pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Fréquence de commutation: 70 Hz• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 21M

Réflexion directe, laser visible classe 2, 100 ± 35 mm, spot rond, résolution 7 µm, 4-20mA, PNP, câble 50 cm avec connecteur

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, faisceau divergent • Portée: 50...650 mm • Précision: ±1 % • Fidélité de répétition: ± 50 µm • Résolution: max . 100 µm • Source d'émission: Laser à lumière rouge, Classe 1• Taille du spot lumineux: 1.2 x 1.2 mm at 650 mm • Sortie analogique: 4…20 mA 0…10 V• Sortie de commutation: PNP/NPN (x2)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 500 Hz• Interface de communication: IO-Link 1.1• Mode de raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 50 x 21 x 50 mm • Matériau du boîtier: Plastique• Classe de protection: IP67• Température ambiante: -20...50 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 24K

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 40 mm .. . 60 mm• Précision de mesure: ± 50 µm• Résolution: 5 µm• Sortie analogique: 4-20 mA• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 0,5 mm x 1 mm (50 mm)• Matériau du boîtier: PBT• Mode de raccordement: Câble, 2 m• Sortie numérique: 2 x NPN• Série: OD Value

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 65 mm .. . 105 mm• Précision: ± 100 µm• Résolution: 10 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 0,8 mm x 1,3 mm (85 mm)• Sortie numérique: 1 x PNP• Interface de communication: Série 422• Mode de raccordement: Câble, 2 m• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 60 . . 180 mm• Précision: ± 300 µm• Résolution: 30 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 1 mm x 1,5 mm (120 mm)• Sortie analogique: 0-10V• Résolution: 16 bit• Sortie numérique: 2 x PNP• Mode de raccordement: Connecteur mâle, M12, 8 pôles, orientable• Tension d'alimentation: 12-24Vdc • Matériau du boîtier: PBT• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 20 mm .. . 50 mm• Résolution: 6 µm (90%)• Linéarité: ± 30 µm• Répétabilité: 9 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 800 µm x 450 µm (35 mm)• Sortie analogique: 4-20 mA, 13,4 bit• Mode de raccordement: Connecteur mâle, M8, 4 pôles• Tension d'alimentation: 12-24Vdc• Dimensions: 44,4 mm x 31 mm x 17 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD Mini

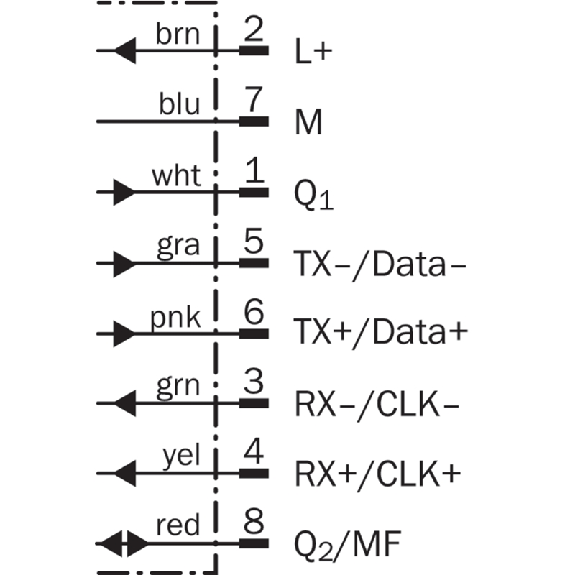

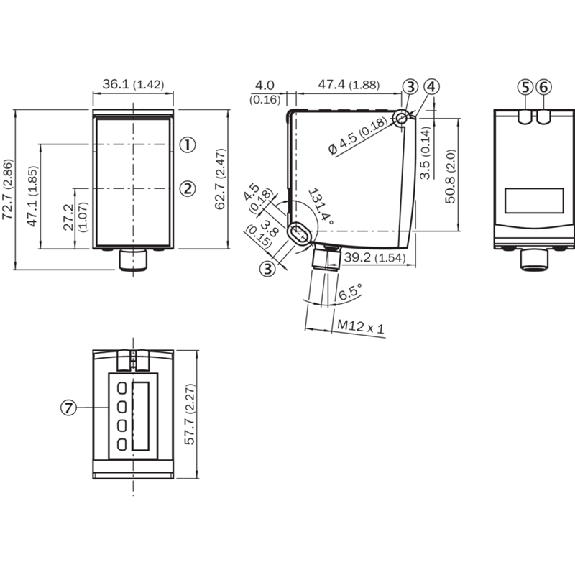

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 50.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,25 mm• Précision: ± 3 mm• Temps de réponse minimal: 10 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie numérique: 1 .. . 2 x PNP• Entrée multifonction (MF): - / 1 x• Interface de communication: SSI• Mode de raccordement: Connecteur mâle, M12, 8 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

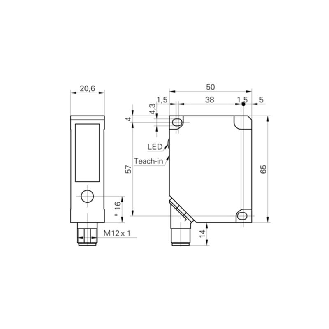

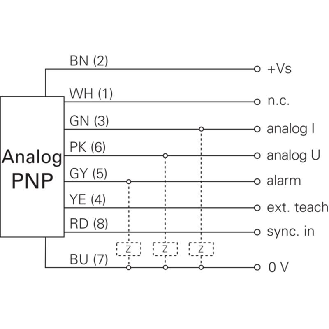

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 200 .. . 1000 mm• Résolution: 0,12 .. . 2,5 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 50 .. . 250 mm• Résolution: • Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: de 100 .. . 500 mm• Résolution: 0,12 .. . 2,5 mm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

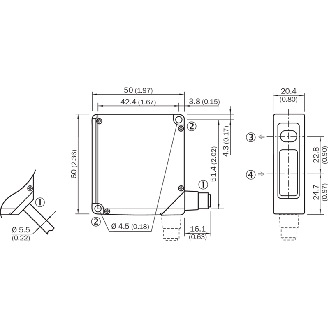

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 100 .. . 1000 mm• Résolution: 20 .. . 400 µm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point (Ø 2 mm)• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 15-28Vdc• Dimensions (l x H x D): 20,4 x 135 x 45 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 21

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 100 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Interface de communication: PROFIBUS DP• Précision: ± 2 mm• Chauffages: non• Classe laser: 2• Température d'utilisation: -20°C . . +55°C• Série: Dx100
