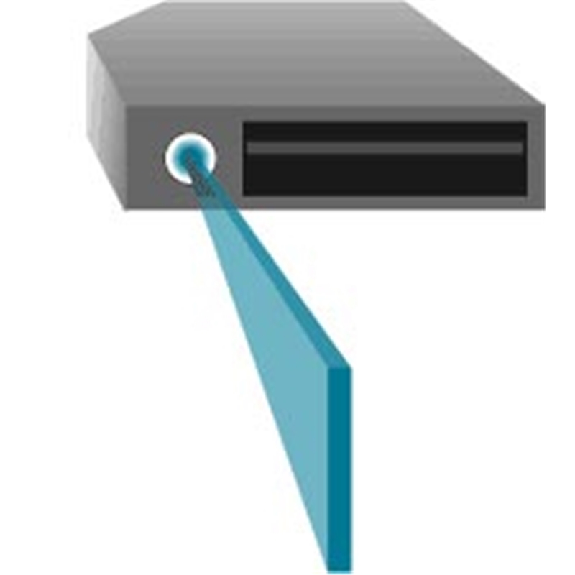

Laser de mesure Ligne 4-20mA+PNP P=50-250mm / M12 5P

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 50.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 1 mm• Répétabilité: max . 2 mm• Précision: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 20.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max: 1 mm• Précision de mesure: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 0-10V• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 50.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 1 mm• Répétabilité: max . 2 mm• Précision: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: 30 .. . 50 mm• Résolution: < 10 µm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 200 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...200 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 1 mm à 200 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push-pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Fréquence de commutation: 70 Hz• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 21M

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Matériau du boîtier: Acier inoxydable• Série: OD Mini

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA, 13,4 bit• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Tension d'alimentation: 12-24Vdc• Dimensions: 44,4 mm x 31 mm x 17 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD Mini

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 500 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...500 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: 1 x 6 mm à 500 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Série: 21M

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 13.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max: 1 mm• Précision de mesure: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 50 .. . 300 mm• Réglage: Teach-in: Touche / ext.• Résolution: 10 … 330 µm• Dérive de linéarité: ± 0,03 … 1 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne de 4 à 12 mm• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 250 mm• Résolution: 0,2 mm (90%)• Répétabilité: 0,6 mm• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 2 mm x 1,3 mm (150 mm)• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Matériau du boîtier: Aluminium• Série: OD Mini

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Précision de mesure: ± 0,5mm• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 2 mm x 4 mm (150 mm)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Mode de raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Métal• Indice de protection: IP65• Série: DT20 Hi
