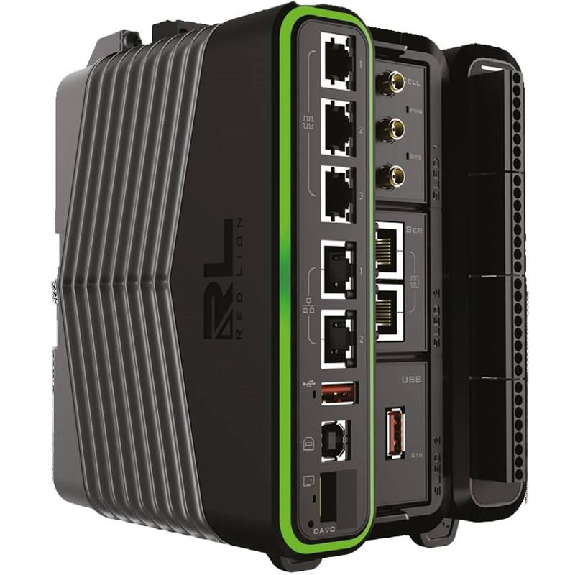

FlexEdge Adv IIoT Controller - DA70D0F1E5BNN000

FlexEdge Adv IIoT Controller 1x232 2x485 Serial 2x232 Serial 2x485 Serial Mix Serial

Module d'extension Systembus - EM-SYS

Le terminal EL5002 EtherCAT est un maître SSI et permet la connexion directe de deux codeurs absolus avec SSI (interface série synchrone) . Les codeurs monotour et multitour sont pris en charge . Une borne d'alimentation EL91xx peut être utilisée pour alimenter le codeur en 24 V, et la borne EL9505 pour la tension de fonctionnement optionnelle de 5 V du codeur. Des paramétrages étendus permettent une adaptation optimale aux différents types de codeurs. Caractéristiques particulières : paramétrage possible par canal vitesse de transmission jusqu'à max . 1 MHz codage : gris et binaire longueur des données jusqu'à 32 bits, réglable de manière flexible. évaluation séparée d'un bit d'erreur d'état (bit de panne de courant) dans les données de processus. En outre, le EL5002 offre un mode de transmission multiple pour les impulsions d'horloge afin de vérifier l'intégrité des données . Grâce à la fonction d'horloge distribuée, la valeur de position est lue de manière parfaitement synchrone avec les autres processus . Si la fonction d'horloge distribuée est désactivée, les horloges du EL5002 se synchronisent avec le cycle EtherCAT . Le profil du codeur permet une liaison simple et rapide des données de processus pour les applications de contrôle du mouvement. Technologie Interface codeur SSI Nombre de canaux 2 Connexion codeur D+, D-, Cl+, Cl- Tension de fonctionnement du codeur externe, par exemple EL91xx Sortie de signal (impulsion) signal de différence (RS422) Entrée de signal (données) signal de différence (RS422) Alimentation 24 V via les contacts d'alimentation Taux de transfert de données variables jusqu'à 1 MHz, 250 kHz par défaut Entrée série variable jusqu'à 32 bits, 24 bits par défaut Sens de lecture des données.

La borne de sortie numérique EL2262 connecte les signaux de sortie de commande binaires au niveau du processus avec une isolation électrique . Les sorties sont commandées par un multiple intégral réglable (facteur de suréchantillonnage : n) de la fréquence du cycle de bus (n microcycles par cycle de bus) . Pour chaque cycle de bus, la borne EtherCAT reçoit un bloc de données de processus qui est émis consécutivement . La base de temps de la borne peut être synchronisée avec précision avec d'autres dispositifs EtherCAT par le biais d'horloges distribuées . Un modèle de sortie avec une séquence d'impulsions significativement plus élevée que le temps de cycle du bus est ainsi émis précisément avec la base de temps du système . Cette procédure permet d'augmenter la résolution temporelle des signaux de sortie numériques à n fois le temps de cycle du bus . La vitesse de sortie maximale est de 1 Msamples/s. Caractéristiques spéciales : sortie push-pull possibilité de connecter différents types de charge (ohmique, inductive, charge de lampe) possibilité de fonctionnement synchronisé grâce à des horloges distribuées (technologie XFC) échantillonnage multiple d'une donnée de processus par suréchantillonnage Caractéristiques techniques EL2262 Technologie de connexion 4 fils Nombre de sorties 2 Tension nominale 24 V DC (-15 %/+20 %) Type de charge ohmique, inductive, charge de lampe Facteur de suréchantillonnage n = multiple entier du temps de cycle, 1...1000

La borne d'entrée numérique EL1018 acquiert les signaux de commande binaires de 24 V du niveau du processus et les transmet, sous une forme électriquement isolée, à l'unité d'automatisation de niveau supérieur . Chaque borne EtherCAT possède huit canaux qui indiquent l'état de leur signal par des diodes électroluminescentes. Caractéristiques spéciales : spécification d'entrée type 1/3 faible retard grâce à un filtre d'entrée rapide de 10 µs utilisable, par exemple, pour des capteurs inductifs ou capacitifs Caractéristiques techniques EL1018 Technologie de connexion 1-fil Spécification EN 61131-2, type 1/3 Nombre d'entrées 8 Tension nominale 24 V DC (-15 %/+20 %) Tension de signal "0" -3...+5 V (EN 61131-2, type 3) Tension du signal "1" 11...30 V (EN 61131-2, type 3) Courant d'entrée typ . 3 mA (EN 61131-2, type 3) Filtre d'entrée typ . 10 µs Horloges distribuées - Consommation de courant des contacts d'alimentation typ . 2 mA + charge Consommation de courant E-bus typ . 90 mA Isolation électrique 500 V (E-bus/potentiel de champ) Configuration pas de réglage d'adresse ou de configuration Particularités borne d'entrée standard pour signaux rapides (filtre 10 μs) Poids environ 55 g Température de fonctionnement/stockage -25...+60 °C/-40...+85 °C Humidité relative 95 %, sans condensation Résistance aux vibrations/chocs conforme à EN 60068-2-6/EN 60068-2-27 Immunité/émission CEM conforme à EN 61000-6-2/EN 61000-6-4 Indice de protection/positions d'installation IP20/voir documentation Câblage enfichable pour toutes les bornes ESxxxx Homologations/marquages CE, UL, ATEX, DNV GL Marquage Ex II 3 G Ex nA IIC T4 Gc

CR3000 HMI Module, J1939 Protocol Interface
