DPM Vérins rainures en T PNP NO / M08 3P+C0.5m

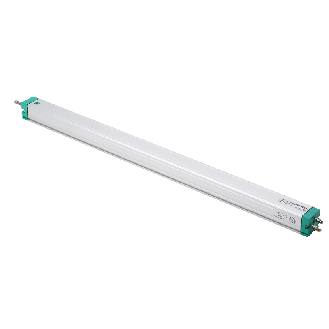

Transducteur rectiligne de position• Connexions électriques: Connecteur 4 pôles: DIN43650 ISO4400• Course électrique utile: 225 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP60• Certificat en annexe: Aucun• Longueur câble: Aucun• Couleur des têtes en plastique: Vert

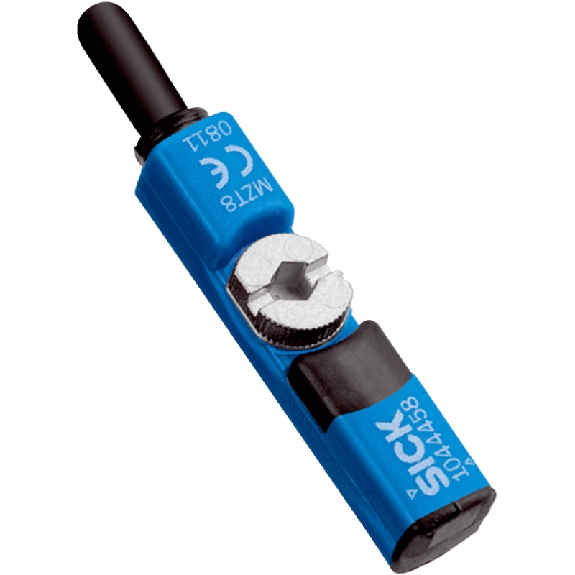

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP • Type de commutation: Contact à ouverture (NO) • Fréquence de commutation: 1.000 Hz • Interface de communication: IO-Link • Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm • Matériau du boîtier: Plastique, PA12 • Indice de protection: IP68 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C • Smart Sensor: Communication efficace, Enhanced Sensing • Série: MZT8 VIA

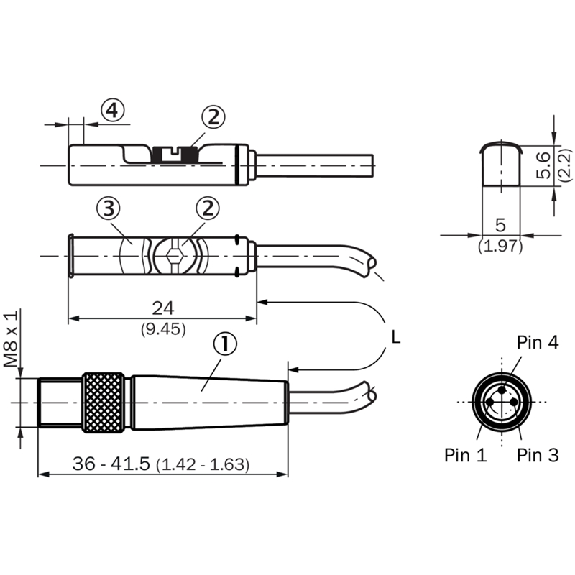

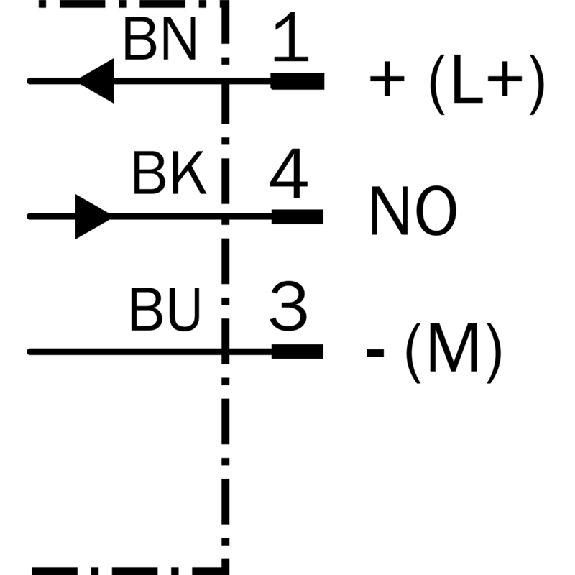

Type de vérin Rainure en C Formes de vérin avec adaptateur Rail SMC CDQ2 Rail SMC ECDQ2 Vérin cylindrique Vérins à tige profilée et à tirant Longueur du boîtier 23,7 mm Sortie de commutation PNP Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils Indice de protection IP68 1) 1) Selon EN 60529 (IP67/IP68). Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2,5 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 4,25 mT Surcourse typ. 7 mm Hystérésis typ. ≤ 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui Suppression d'impulsion à la mise sous tension Oui Mode de raccordement Câble avec connecteur mâle M8, 3 pôles, avec bague moletée, utilisable avec chaîne porte-câble, 0,3 m Mode de raccordement, détail Section du conducteur 0,09 mm² Diamètre de câble Ø 2,2 mm Rayon de courbure En cas de pose fixe > 2 x diamètre de câble À l’état en mouvement > 5 x diamètre de câble Contrainte de torsion ± 270° / 0,1 m Cycles de torsion 300.000 Cycles de chaîne porte-câbles 5.000.000 Paramètre de chaîne porte-câbles Vitesse de déplacement max. 3 m/s Accélération max. 10 m/s² Cycles de pliage dans la chaîne porte-câbles min. 5 millions Sortie de câble Axial Matériau Boîtier Plastique Câble PUR

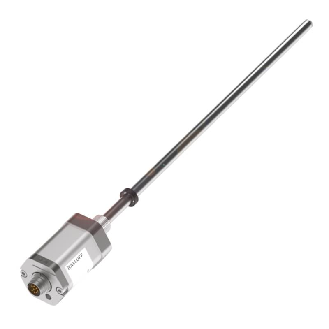

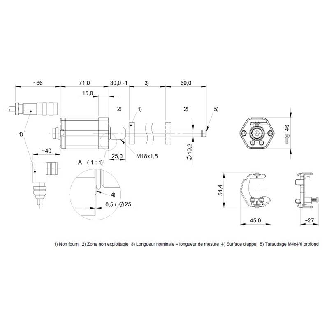

Système de mesure de position magnétostrictif• Forme: Série à tige• Fixation: Bride filetée M18x1,5• Capteur de position, nombre max.: 1• Interface: Analogique, courant 4…20 mA• Plage de mesure: 800 mm• Fréquence de mesure max.: 1000 Hz• Fidélité de répétition: ± 5 µm• Ecart de linéarité max.: ±0,01 % P.E.• Mode de raccordement: Connecteur mâle M16x0,75, 8 pôles• Tension d'alimentation 20-28Vdc• Exécution mécanique: Montage avec joint torique• Diamètre de tube de protection: 10,2 mm• Matériau du boîtier: Aluminium• Classe de protection CEI 60529: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Capteur de déplacement Micropulse• Série: Profil• Fixation: Brides de fixation• Plage de mesure: 400 mm• Résolution max.: 20 µm• Écart de linéarité max.: ±200 µm• Fidélité de répétition max.: ± 10 µm• Sortie analogique: tension 0…10 V, 10…0 V• Fréquence de mesure max.: 1000 Hz• Capteur de position, nombre max.: 1• Raccordement: Connecteur, M12x1, 8 pôles• Tension d'emploi Ub: 20...28 VDC• Matériau du boîtier: Aluminium• Température ambiante: 0...70 °C• Classe de protection: IP67

Capteur magnétique pour vérins • Type de vérins: Vérins à rainure en T • Version électrique: 2 fils AC/DC• Surcourse typ.: 9 mm • Sortie de commutation: Reed • Type de commutation: Contact à fermeture (NO) • Raccordement: Câble avec connecteur mâle M8, 3 pôles 0,3 m • Série: RZT1
