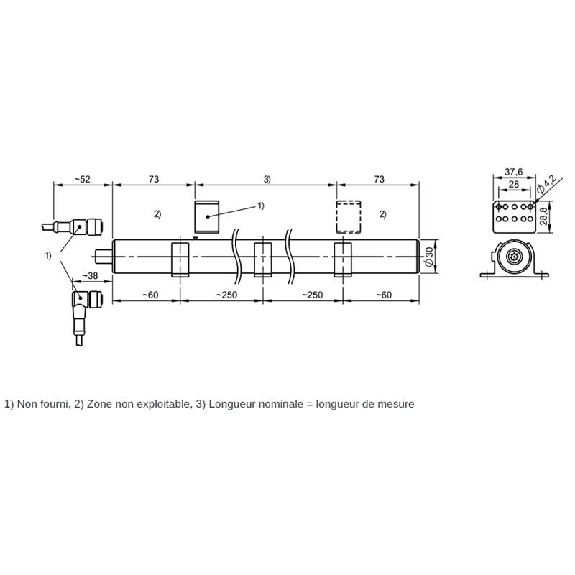

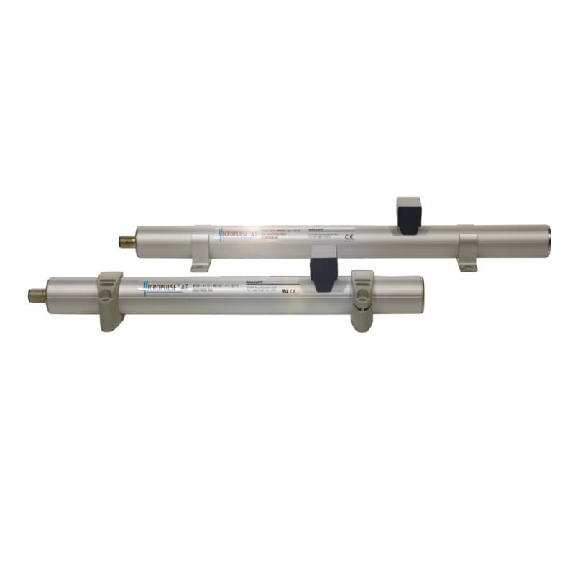

Capteur de position linéaire 0400mm, 0-10V/10-0V, M12 8P

Transducteur rectiligne de position• Connexions électriques: Connecteur 4 pôles: DIN43650 ISO4400• Course électrique utile: 225 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP60• Certificat en annexe: Aucun• Longueur câble: Aucun• Couleur des têtes en plastique: Vert

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP • Type de commutation: Contact à ouverture (NO) • Fréquence de commutation: 1.000 Hz • Interface de communication: IO-Link • Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm • Matériau du boîtier: Plastique, PA12 • Indice de protection: IP68 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C • Smart Sensor: Communication efficace, Enhanced Sensing • Série: MZT8 VIA

Type de vérin Rainure en C Formes de vérin avec adaptateur Rail SMC CDQ2 Rail SMC ECDQ2 Vérin cylindrique Vérins à tige profilée et à tirant Longueur du boîtier 23,7 mm Sortie de commutation PNP Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils Indice de protection IP68 1) 1) Selon EN 60529 (IP67/IP68). Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2,5 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 4,25 mT Surcourse typ. 7 mm Hystérésis typ. ≤ 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui Suppression d'impulsion à la mise sous tension Oui Mode de raccordement Câble avec connecteur mâle M8, 3 pôles, avec bague moletée, utilisable avec chaîne porte-câble, 0,3 m Mode de raccordement, détail Section du conducteur 0,09 mm² Diamètre de câble Ø 2,2 mm Rayon de courbure En cas de pose fixe > 2 x diamètre de câble À l’état en mouvement > 5 x diamètre de câble Contrainte de torsion ± 270° / 0,1 m Cycles de torsion 300.000 Cycles de chaîne porte-câbles 5.000.000 Paramètre de chaîne porte-câbles Vitesse de déplacement max. 3 m/s Accélération max. 10 m/s² Cycles de pliage dans la chaîne porte-câbles min. 5 millions Sortie de câble Axial Matériau Boîtier Plastique Câble PUR

Capteur pour vérins à rainure en T• Version électrique: 3 fils DC• Surcourse typ.: 9 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle, M8, 3 pôles, avec bague moletée, avec tuyau PTFE, 0,5 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm• Indice de protection: IP68• Température de fonctionnement: –30 °C .. . +80 °C• Caractéristiques spécifiques: Immunité aux champs de soudage et aux champs magnétiques (champs perturbateurs CA), Tuyau PTFE• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 4 mm• Réglage: IO-Link• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 23,7 mm• Matériau du boîtier: Plastique• Indice de protection: IP68 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C • Smart Sensor: Enhanced Sensing, Communication efficace• Série: MZC1 VIA

Système de mesure de position magnétostrictif• Forme: Série à tige• Fixation: Bride filetée M18x1,5• Capteur de position, nombre max.: 1• Longueur de mesure: 500 mm• Fréquence de mesure max.: 2000 Hz• Ecart de linéarité max.: ±50 µm• Fidélité de répétition: ± 5 µm• Sortie analogique: courant 4…20 mA• Mode de raccordement: Connecteur mâle M16x0,75, 8-pôles• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7
