DPM Vérins rainures en T PNP NO lg29,5 mm 10-30Vdc / Câble 2m PVC

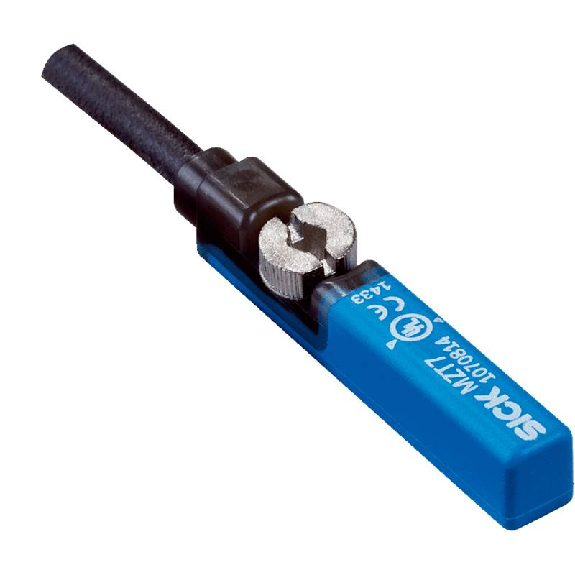

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 5 m, PVC• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Matériau boîtier: Plastique• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +70 °C• Série: MZT7

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Raccordement: Câble, 3 fils, 10 m, PVC• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +70 °C• Série: MZT7

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Câble, 3 fils, 2 m• Tension d'alimentation: 10-30Vdc• Indice de protection: IP65, IP67• Série: MZT7

Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation PNP Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils Indice de protection 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble, 3 fils, utilisable avec chaîne porte-câble, 5 m

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Raccordement: Câble, 3 fils, 10 m, PUR, utilisable avec chaîne porte-câble• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Matériau boîtier: Plastique• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT7

Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation NPN Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble, 3 fils, 2 m Mode de raccordement, détail Section du conducteur 0,12 mm² Diamètre de câble Ø 2,9 mm Rayon de courbure En cas de pose fixe > 10 x diamètre de câble À l’état en mouvement > 15 x diamètre de câble Sortie de câble Axial Matériau Boîtier Plastique Câble PVC

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m, PUR• Câble compatible chaînes porte-câbles: Oui (2 Mio.), 5 m/s²• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT7

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m, PUR• Câble compatible chaînes porte-câbles: Oui (2 Mio.), 5 m/s²• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT7

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 5 m, PVC• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm• Matériau du boîtier: Plastique, PA12• Indice de protection: IP67 (EN 60529), IP69K (DIN 40050)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm• Matériau du boîtier: Plastique, PA12• Indice de protection: IP67 (EN 60529), IP69K (DIN 40050)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m• Tension d'alimentation: 10-30Vdc• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,5 m, PUR• Câble compatible chaînes porte-câbles: Oui (2 Mio.), 5 m/s²• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT7

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Raccordement: Câble avec connecteur mâle M12, 3 pôles, 0,3 m, PUR• Câble compatible chaînes porte-câbles: Oui (2 Mio.), 5 m/s²• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT7

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 3 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 5 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm• Matériau du boîtier: Plastique, PA12• Indice de protection: IP68, IP69K• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT8

◘Un capteur pour des applications multiples : la forme du capteur convient à toutes les rainures en T courantes, quels que soient le profil et la marque du vérin. ◘Montage aisé : le capteur reste en place sans chuter grâce aux nervures latérales, même avant de serrer la vis. ◘Montage rapide : le capteur se fixe rapidement et efficacement dans la rainure en serrant la vis de fixation d’un quart de tour. ◘La vis de fixation robuste maintient le capteur dans la position souhaitée, même en cas de choc ou de vibrations ◘Remplacement aisé du capteur en cas de réparation sans démonter les capuchons Caractéristiques Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation NPN Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble avec connecteur mâle M8, 3 pôles, utilisable avec chaîne porte-câble, 0,3 m Mode de raccordement, détail Section du conducteur 0,14 mm² Diamètre de câble Ø 2,9 mm Rayon de courbure En cas de pose fixe > 8 x diamètre de câble À l’état en mouvement > 12 x diamètre de câble Sortie de câble Axial
