Capteur de position linéaire course 2000mm, IP40, DIN 43650 4 broches

Système de mesure de position magnétostrictif• Forme: Série à tige• Montage: Bride filetée M18x1,5• Capteur de position, nombre max.: 1• Interface: Analogique, courant 4…20 mA• Plage de mesure: 200 mm• Ecart de linéarité max.: ±50 µm• Fidélité de répétition: ± 5 µm• Fréquence de mesure max.: 4000 Hz• Raccordement: Connecteur, M16x0,75, 8 pôles• Tension d'alimentation: 20-28Vdc• Exécution mécanique: Montage avec joint torique• Diamètre de tube de protection: 10,2 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

• Longueur: 24 mm • Sortie TOR: PNP • Reglage: Teach-in • Tension d'alimentation: CC 10 ... 30 V • Ondulation résiduelle: <= 10 % d'Ub • Chute de tension: <= 2,2 V • Consommation: <= 10 mA • Sensibilité: 2,6 mT • Courant permanent: <= 200 mA • Reproductibilité: (Ub et Ta constants), <= 0,1 mT (Ub et Ta constants) • CEM: selon EN 60 947-5-2 • Protection rupture de conducteur • Protection court-circuit (à contrôle cyclique) • Protection contre les inversions de polarité • Suppression d'impulsion à la mise sous tension

Système de mesure de position magnétostrictif• Forme: Série à tige• Fixation: Bride filetée M18x1,5• Interface: Analogique, courant 4…20 mA• Longueur de mesure: 600 mm• Fidélité de répétition: ± 5 µm• Ecart de linéarité max.: ±0,01 % P.E.• Fréquence de mesure max.: 1000 Hz• Capteur de position, nombre max.: 1• Raccordement: Connecteur mâle M16x0,75, 6 pôles• Tension d'alimention: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils AC/DC• Surcourse typ.: 10 mm• Sortie de commutation: Reed• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,5 m• Tension d'alimentation: 5-30Vac/dc• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +70 °C• Série: RZT7+

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +70 °C• Série: MZT7

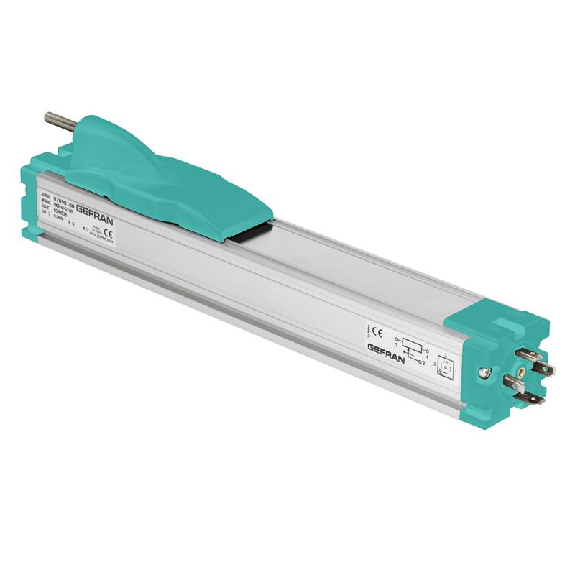

Capteur de position linéaire avec corps cylindrique 3/4"• Course: 200 mm• Fixation mécanique: Flasque• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert
