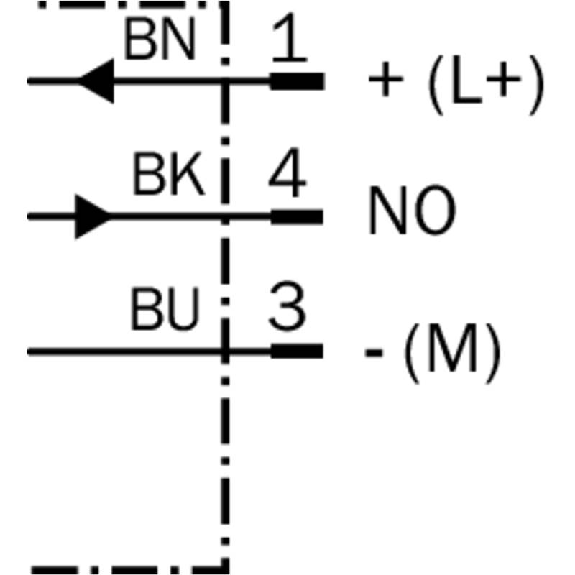

DPM Vérins rainures en T PNP NO

Capteur linéaire de position• Course electrique utile (C.E.U.): 400 mm• Vitesse de déplacement: Standard = 3 m/s max = 5 m/s• Linéarité indépendante ± 0,05% (dans la C.E.U.) ± 0,075% pour course = 150mm• Résolution: Infinie• Répétabilité: 0,01 mm• Raccordement: Connecteur M12 4 broches• Matériau du boîtier: Aluminium anodisé• Matériau de la tige d’entraînement: Acier chromé 20µm C45• Fixation: Etriers mobiles avec entr’axe longitudinal variable• Degré de protection: IP67• Température de fonctionnement: -30...+100°C• Série: PC67

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Rainure de fabricant préférée: SMC, Bimba, Schunk• Version électrique: 4 fils DC• Plage de détection: 0 mm .. . 50 mm• Sortie de commutation: 2 x PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 4 pôles, 0,5 m, PUR• Tension d'alimentation: 12-30Vdc• Longueur du boîtier: 19,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +75 °C• Série: MZ2Q-C

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Plage de mesure: 50 mm• Résolution: max . 5 µm• Ecart de linéarité max.: ±30 µm• Fidélité de répétition: ± 1 LSB• Interface: Profibus DP• Capteur de position, nombre max.: 4• Connexion 1: M8x1, 5-polaire• Connexion 2: M12x1, 3-polaire• Connexion 3: M12x1• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C

Système de mesure de position magnétostrictif • Forme: Série Profil• Montage: Brides de fixation• Capteur de position, nombre max.: 2• Interface: Analogique, courant 0…20 mA / 20…0 mA• Longueur de mesure: 150 mm• Fidélité de répétition: ± 5 µm• Écart de linéarité: ±50 µm• Fréquence de mesure max.: 4000 Hz• Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Système de mesure de position magnétostrictif• Forme: Série Profil• Montage: Brides de fixation• Capteur de position, nombre max.: 2 • Interface: Analogique, tension 0-10Vdc / 10-0Vdc• Longueur de mesure: 1100 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 0.01% FS• Fréquence de mesure max.: 500 Hz• Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Transducteur de position modele PK• Raccordement: Sortie connecteur 4 pôles DIN43650-ISO4400• Course électrique utile: 400 mm• Certificat en annexe: Courbe de linéarité• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert• Degré de protection: IP40• Température de travail -30...+100°C
