Capteur de position linéaire course 0400mm, IP40, DIN 43650 4 broches

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 10 mm• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 29,5 mm • Indice de protection: IP65, IP67• Série: MZT7

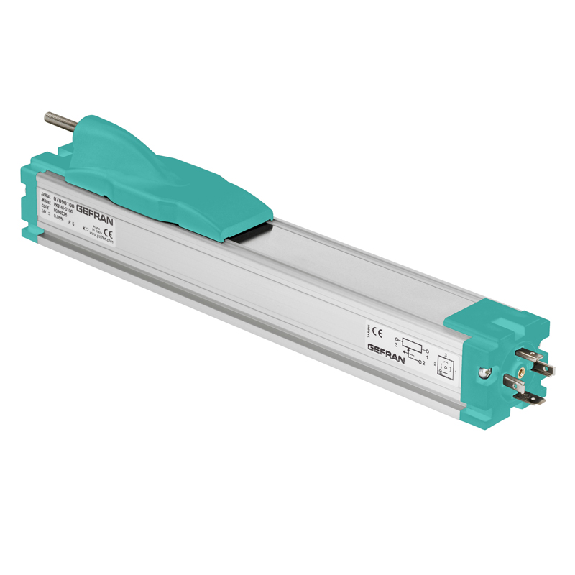

Capteur linéaire de position• Course electrique utile (C.E.U.): 400 mm• Vitesse de déplacement: Standard = 3 m/s max = 5 m/s• Linéarité indépendante ± 0,05% (dans la C.E.U.) ± 0,075% pour course = 150mm• Résolution: Infinie• Répétabilité: 0,01 mm• Raccordement: Connecteur M12 4 broches• Matériau du boîtier: Aluminium anodisé• Matériau de la tige d’entraînement: Acier chromé 20µm C45• Fixation: Etriers mobiles avec entr’axe longitudinal variable• Degré de protection: IP67• Température de fonctionnement: -30...+100°C• Série: PC67

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m• Tension d'alimentation: 10-30Vdc• Série: MZT8

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Plage de mesure: 50 mm• Résolution: max . 5 µm• Ecart de linéarité max.: ±30 µm• Fidélité de répétition: ± 1 LSB• Interface: Profibus DP• Capteur de position, nombre max.: 4• Connexion 1: M8x1, 5-polaire• Connexion 2: M12x1, 3-polaire• Connexion 3: M12x1• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C

Système de mesure de position magnétostrictif • Forme: Série Profil• Montage: Brides de fixation• Capteur de position, nombre max.: 2• Interface: Analogique, courant 0…20 mA / 20…0 mA• Longueur de mesure: 150 mm• Fidélité de répétition: ± 5 µm• Écart de linéarité: ±50 µm• Fréquence de mesure max.: 4000 Hz• Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Système de mesure de position magnétostrictif• Forme: Série Profil• Montage: Brides de fixation• Capteur de position, nombre max.: 2 • Interface: Analogique, tension 0-10Vdc / 10-0Vdc• Longueur de mesure: 1100 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 0.01% FS• Fréquence de mesure max.: 500 Hz• Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7
