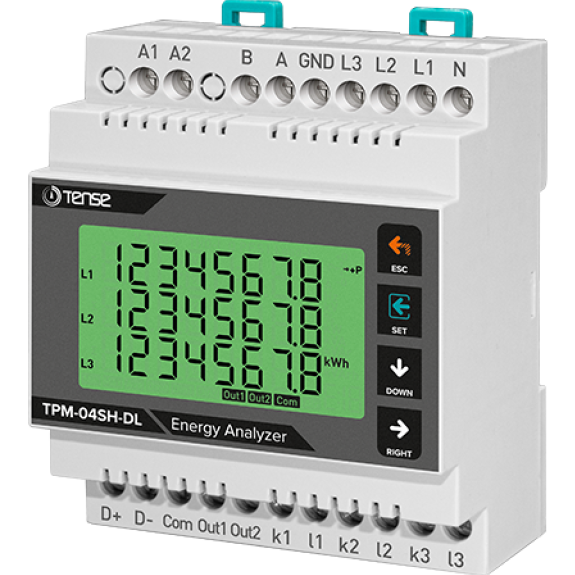

Analyseur de réseau triphasé avec sortie relais et RS485TPM-04SHDL

L'analyseur de réseau triphasé est un appareil multifonctionnel conçu pour mesurer et surveiller les valeurs électriques telles que le courant, la tension, la fréquence et la puissance totale. Il est équipé d'une sortie relais et d'une communication RS485 ModBus RTU, permettant une surveillance et un rapport indépendants des mesures d'énergie.

Il offre des analyses de qualité de l'énergie, d'efficacité et de calculs de coût unitaire. Les caractéristiques principales incluent :

• RS485 Modbus RTU (1200-19200bps)
• Transformateur de tension et de courant triphasé
• Affichage des harmoniques de tension et de courant jusqu'au 31ème harmonique
• Affichage de la puissance active par phase (P)
• Affichage de la puissance réactive par phase (Q, inductive et capacitive)
• Affichage des puissances apparentes en phase (S)
• Affichage des valeurs de Cosφ et du facteur de puissance de chaque phase
• Affichage des valeurs de tension phase-neutre, phase-phase (V) et courant (I) de chaque phase, fréquence de mesure
• Affichage des valeurs totales d'énergie active importée et exportée (ΣkWh)
• Affichage des valeurs totales d'énergie réactive inductive et capacitive (ΣkVArh)
• Affichage des valeurs minimales et maximales, besoin max.
• 2 sorties relais, 1 entrée numérique
• Journaux d'événements (haute/basse tension/courant, déséquilibre tension/courant, THD-I)
• Menu protégé par mot de passe

Il est généralement utilisé avec des transformateurs de mesure de courant - 60/5 à 1500/5 ou similaires. En cas de connexion à ModBus, un "Tableau des registres" avec les adresses ModBus est fourni sur demande.

Données techniques

• Plage de mesure : (X/5), 5V -300V AC, 5V - 330kV (mesure indirecte)
• Précision de mesure : ±%0.5 (I,V) ±%1 Actif ±%2 Réactif
• Rapport du transformateur de courant : 1...1000
• Rapport du transformateur de tension : 1...999
• Dimension de montage : 91x91mm
• Tension de fonctionnement (Un) : 85V - 240V AC
• Fréquence de fonctionnement : 50/60 Hz
• Puissance de fonctionnement : Tension de fonctionnement : <10VA
• Température de fonctionnement : -20 °C ... +55 °C
• Type de connexion : Borne enfichable
• Montage : Rail DIN
