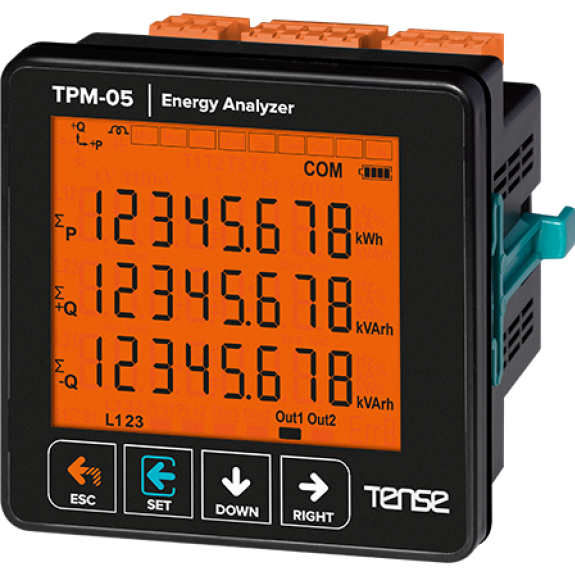

Analyseur de réseau triphasé avec sortie relais et entrée numériqueTPM-05

L'analyseur de paramètres de réseau triphasé est un appareil multifonction numérique de panneau, conçu pour mesurer et surveiller les valeurs électriques telles que le courant, la tension, la fréquence et la puissance totale. Il est équipé de deux sorties relais et d'une entrée numérique, et utilise le protocole RS485 ModBus RTU pour la communication.

Grâce à ses capacités avancées, cet analyseur permet de réaliser des analyses de qualité de l'énergie, d'efficacité et de calculs de coût unitaire. Il affiche les harmoniques de tension et de courant jusqu'au 55ème harmonique, et montre les puissances active, réactive et apparente par phase. Les valeurs de Cosφ et du facteur de puissance de chaque phase sont également affichées.

Caractéristiques principales :

• RS485 Modbus RTU (1200-115200bps)
• Transformateur de tension et de courant triphasé
• Affichage des énergies actives et réactives totales importées et exportées (ΣkWh, ΣkVArh)
• Journal des événements (surtension/sous-tension, déséquilibre, interruption de puissance)
• Date et heure actuelles (RTC)
• Menu protégé par mot de passe

Il est généralement utilisé avec des transformateurs de mesure de courant de type 60/5 à 1500/5. Pour une connexion ModBus, un tableau des registres avec les adresses ModBus peut être fourni sur demande.

Données techniques

• Plage de mesure : 10mA - 50kA (X/5), 5V - 300V AC, 5V - 600kV (mesure indirecte)
• Précision de mesure : ±0,2% (I,V), ±0,5% Actif, ±1% Réactif
• Dimensions de montage : 91x91mm
• Tension de fonctionnement (Un) : 85V - 240V AC
• Fréquence de fonctionnement : 50/60 Hz
• Puissance de fonctionnement : <10VA
• Température de fonctionnement : -20 °C à +55 °C
• Type de connexion : connecteur enfichable
• Fixation : étrier de serrage
