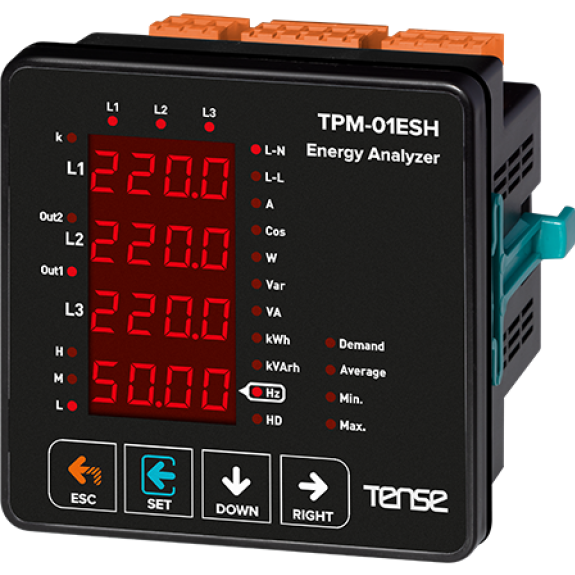

Analyseur de réseau triphasé multifonctionTPM-01ESH

L'analyseur de réseau triphasé multifonction est conçu pour la mesure précise des paramètres des réseaux triphasés. Il permet de mesurer et de surveiller les valeurs électriques grâce à sa fonction de communication, permettant un suivi et un rapport indépendants des mesures énergétiques.

Principales caractéristiques :

• RS485 Modbus RTU (1200-38400bps)
• Transformateur de tension et de courant triphasé
• Affichage des harmoniques de tension et de courant jusqu'au 31ème harmonique
• Affichage de la puissance active par phase (P)
• Affichage de la puissance réactive par phase (Q, inductive et capacitive)
• Affichage des puissances apparentes en phase (S)
• Affichage des valeurs de Cosφ et du facteur de puissance de chaque phase
• Affichage des valeurs de tension phase-neutre, phase-phase (V) et courant (I) de chaque phase, fréquence de mesure
• Affichage des valeurs totales d'énergie active importée et exportée (ΣkWh)
• Affichage des valeurs totales d'énergie réactive inductive et capacitive (ΣkVArh)
• Affichage des valeurs minimales et maximales, besoin max.
• 2 sorties relais, 1 entrée numérique
• Journaux d'événements (surtension/sous-tension, déséquilibre tension/courant, THD-I)
• Menu protégé par mot de passe

Habituellement, cet analyseur de réseau est utilisé avec des transformateurs de mesure de courant - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 ou similaires. Vous pouvez acheter ces transformateurs dans notre boutique en ligne. Si vous souhaitez connecter l'analyseur à ModBus, nous vous enverrons sur demande un tableau des registres avec les adresses ModBus.

Données techniques

• Plage de mesure : 10mA - 5500A (X/5), 5V -300V AC, 5V - 330kV (mesure indirecte)
• Précision de mesure : ±%0.5 (I,V) ±%1 Active ±%2 Réactive
• Rapport du transformateur de courant : 1...1000
• Rapport du transformateur de tension : 1...999.9
• Dimension de montage : 91x91 mm
• Tension de fonctionnement (Un) : 85V - 240V AC
• Fréquence de fonctionnement : 50/60 Hz
• Puissance de fonctionnement : <10VA
• Température de fonctionnement : -20 °C ... +55 °C
• Type de connexion : Borne enfichable
• Fixation : Module enfichable
