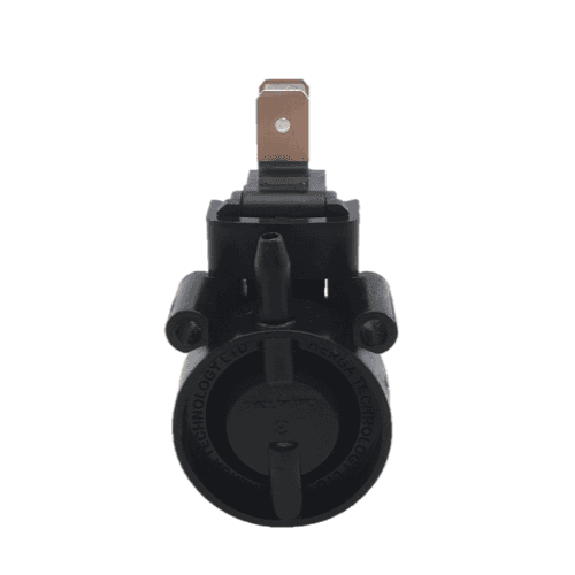

6871-01 Commutateur à air SPDT entrée latérale

La gamme de commutateurs à air basse pression 6753 fournit des performances élevées dans une petite coque polyvalente. La conception de l’interrupteur limite la masse en mouvement et donc l’inertie. Cela se traduit par une fonctionnement sans faille même à une cadence élevée avec une pression basse ou à vide. Lorsque vous mesurez des impulsions de pression, telles que sur des applications de comptage de composants, le commutateur 6753 fonctionnera très rapidement en raison de sa faible inertie et du faible volume à parcourir. Pour une bonne commutation, les contacts sont plaqués en or sur argent massif. La pression de fonctionnement aura un effet direct sur la pression de contact. Par conséquent, à des pressions très basses, la valeur maximale de contact ne sera pas atteinte. Pour un commutateur à air normalement ouvert, les contacts peuvent être fermés en appliquant une pression au port B ou un vide au port A (voir dessin). Si une compensation de température est nécessaire, déterminez précisément le côté du contact mobile sur lequel la purge doit être installée. La pression ou le vide en dépendront. •Corps en thermoplastique •Poids 10g •Courant de 0,5A à 250Vac •Contact sec : mini 5mA à 4 Vdc •Contact SPST N/O •Résistance du contact : 0.05 Ω •Membrane en néoprène •Durée de vie : 1 x 106 cycles •Facile à régler •Pression de déclenchement réglée en usine : 5,6 mbar +/-22% •Tuyau à monter sur ce manostat : 2311-08 ou 2311-01 Technologie : lorsqu’un soufflet est actionné, de l’air est propulsé dans un tube vers un interrupteur à air. L’air ainsi déplacé déforme une membrane qui actionne un contact électrique placé en dehors de la zone dangereuse. Le pressostat, appelé aussi manostat, est un dispositif de contrôle et de régulation de pression pour un circuit hydraulique ou pneumatique. Il est sensible à un seuil de détection de pression, ou consigne. L’activation d’une sortie en tout ou rien, tel qu’un contact sec, permet la commande directe d’un organe rétablissant la pression voulue Commandes à air à utiliser avec ce manostat : pédales pneumatiques, boutons poussoirs, soufflets ou poignées d’appel. Options de nos interrupteurs à air et manostats. Versions UL disponibles sur demande Version avec d’autres pre-réglages de 5 (+/- 25%) à 35 mbar (+/- 10%) Manostat à air : versions 6891 et 6893 Version non compensée en température disponible Contact SPST N/C

Electronique. Temporisation réglable de 30s à 20 min. Raccordement sur colonne montante 3 ou 4 fils. 230 V. Intensité max. 16 A. 1 module.

Interrupteur horaire mécanique avec réserve de marche Horloge programmable analogique 1 canal Programme journalier Avec réserve de marche (pile NiMH) 96 segments de commutation Piloté par quartz Période minimale de commutation : 15 minutes Aiguilles pour affichage de l'heure et détection 12h/24h Correction simple de l'heure d'été/hiver Correction de l'heure possible dans le sens horaire et anti-horaire Bornes à ressort DuoFix Pour 2 conducteurs Fils ou torons (avec ou sans manchon d'extrémité) Diamètre du fil : 0,5 à 2,5 mm² Bouton de commande permettant de dégager le connecteur de liaison Présélection de commutation Commutateur manuel à 3 positions : MARCHE permanente/AUTO/ARRÊT permanent Indication de l‘état de commutation Caractéristiques techniques : Tension d'alimentation : 110 – 230 V CA Fréquence : 50 – 60 Hz Nombre de canaux : 1 Largeur : 3 modules Type de raccordement : Bornes à ressort DuoFix Moteur : Moteur pas à pas piloté par quartz Programme : Programme journalier Réserve de mémoire : 3 jours env. 36 heures à 110 V Puissance de commutation à 250 V AC, cos φ = 1 : 16 A Puissance de commutation à 250 V AC, cos φ = 0,6 : 4 A Charge de lampes à incand./halogène : 1100 W Lampe LED < 2 W : 20 W Lampe LED 2-8 W : 180 W Lampe LED > 8 W : 180 W Période de commutation minimale : 15 min Programmable toutes les : 15 min Précision de marche à 25 °C : ≤ ± 1 s/jour (quartz) Type de contact : Inverseur Sortie de commutation : Libre de potentiel et indépendant des phases Nombre de segments de commutation : 96 Consommation stand-by : ~0,5 W Perte de puissance max. : 1,3 W Matériaux du boîtier et d'isolation : Thermoplastiques auto-extinguibles résistant aux hautes températures Classe de protection : II selon EN 60 730-1 Température ambiante : -20°C ... 55°C Accessoires : Bride pour montage encastré Cache-borne 52,5 mm

Capteur de dépression réglable dans la plage, 1 pôle 6721-40 \nCet interrupteur à détecteur de vide a été conçu principalement pour les fabricants qui exigent une grande fiabilité. \n \n Le corps en nylon du manostat résiste à une pression de 2550 mbar \n Dépression mini : 185 mbar \n Dépression maxi : 670 mbar \n Matériau du diaphragme : néoprène \n Caractéristiques électriques : 15 A @ 250 V en nominal. \n Durée de vie électrique : 1 x 10 4 cycles à 21 A \n " . " mécanique : 1 million de cycles 6721-40 \n Raccord pneumatique : entrée latérale diamètre extérieur 4mm \n Précision du réglage (effectué en usine) : +/- 10% \n Ressort en acier, monté dans une cavité sous vide en contact avec le média (eau, air comprimé carburant, voir le tableau en image). \n Référence du tube connecteur : 2311/01 et 2311/08 – convient pour sortie d’air diamètre 4 mm \n Température de fonctionnement : entre -5°C et +70°C \n Poids 40g \n Plaque de montage 6050-6000-0001 disponible en option sur demande. \n \nPhotos non contractuelles : les contacts peuvent être doré ou argent. \n \nTélécharger la description technique de l'interrupteur 6721-40 . \n \n Herga_6721&6722_VacuumSwitch_2009_F \n \n \n \n Fiche technique 6721-40 \n \n \n \n  \n \n Technologie : lorsqu'un soufflet est actionné, de l'air est propulsé dans un tube vers un interrupteur à air . L'air ainsi déplacé déforme une membrane qui actionne un contact électrique placé en dehors de la zone dangereuse. Le pressostat, appelé aussi manostat, est un dispositif de contrôle et de régulation de pression pour un circuit hydraulique ou pneumatique . Il est sensible à un seuil de détection de pression, ou consigne . L’activation d’une sortie en tout ou rien, tel qu’un contact sec, permet la commande directe d’un organe rétablissant la pression voulue \nCommandes à air à utiliser avec ce manostat : pédales pneumatiques, boutons poussoirs, soufflets ou poignées d'appel. \n \n Options de nos interrupteurs à air et manostats. \n \n Réglage en usine possible dans des tolérances spécifiques dans la gamme 6721 : \n \n \n \n modèle n° \n 6721-03 \n 6721-06 \n 6721-20 \n 6721-30 \n 6721-40 \n \n \n plage de pression mini \n 7.5 \n 17.5 \n 32 \n 70 \n 185 \n \n \n "                 " maxi \n 20 \n 37 \n 80 \n 200 \n 670 \n \n \n \n \n UL disponible sur demande \n Version bipolaire disponible \n Raccord pneumatique non standard possible pour s'adapter au mieux à votre application \n Autres manostats à vide : versions 6761 et 6763 \n \nContactez-nous pour tout besoin spécifique avant de passer commande \n \n[maxbutton id="3"]

Manostat à contact momentané SPST N/O - 6753-AEJA-A000 \n\nLa gamme de commutateurs à air basse pression 6753 fournit des performances élevées dans un encombrement compact . La conception cet l’interrupteur limite la masse en mouvement et donc l’inertie . Cela se traduit par une fonctionnement sans faille même à une cadence élevée avec une pression basse ou à vide.\nLorsque vous mesurez des impulsions de pression, telles que sur des applications de comptage de composants, le commutateur 6753 fonctionnera très rapidement en raison de sa faible inertie et du faible volume à parcourir.\nPour une bonne commutation, les contacts sont plaqués or sur argent.\n\nPour un commutateur à air normalement ouvert , les contacts peuvent être fermés en appliquant une pression au port B ou un vide au port A (voir dessin).\n\nSi une compensation de température est nécessaire préférez la version 6753-ACAA-A000 ,\n\n \n Température de fonctionnement : de -5°C à + 40 °C \n Pas de compensation en température \n Corps en thermoplastique \n Poids 10g \n Courant : 0,5A  à 250Vac \n Contact sec : mini 5mA à 4 Vdc \n Contact SPST N/O \n Résistance du contact : 0.05 Ω \n Membrane en néoprène \n Durée de vie : 1 x 10 6 cycles \n Facile à régler \n Pression de déclenchement réglée en usine : 5,6 mbar +/-22% \n Tuyau à monter sur ce manostat : 2311-08 ou 2311-01 \n \n\nPhotos non contractuelles\n\nTélécharger la fiche technique de l'interrupteur à air 6753-AEJA-A000 .\n\n Herga_6753_Low_Pressure_AirSwitch_2201_H \n\n Fiche technique 6753-AEJA-A000 \n\n \n\n \n\n Technologie : Ce type de pressostat fonctionne avec soit une impulsion d'air (soufflet, télécommande ou pédale à air), soit un flux d'air constant où les variations doivent être détectée (le pressostat placé derrière un filtre à air permet, quand la pression diminue, d'alerter sur la nécessité de nettoyer ou changer le filtre) . L'air arrivant dans le pressostat ou la variation de pression déforme une membrane qui actionne un contact électrique placé en dehors de la zone dangereuse. Le pressostat, appelé aussi manostat ou interrupteur à air, est un dispositif de contrôle et de régulation de pression pour un circuit pneumatique (à air) . Il est sensible à un seuil de détection de pression, ou de consigne . L’activation d’une sortie en tout ou rien, tel qu’un contact sec, permet la commande directe via un relais d’un organe qui rétablira la pression voulue (ex: pompe), l'activation d'une alerte (ex : filtre encrassé) ou encore une action momentanée (ex : montée ou descente d'un vérin).\nCommandes à air à utiliser avec ce manostat : pédales pneumatiques, boutons poussoirs, soufflets ou poignées d'appel.\n\n Options de nos interrupteurs à air et manostats. \n\n \n Versions UL disponibles sur demande \n Version avec d'autres pré-réglages de 5 (+/- 25%) à 35 mbar (+/- 10%) \n Manostat à air : versions 6891 et 6893 \n Version compensée en température disponible 6753-ACAA-A000 , \n Contact SPST N/C \n \n\nPour un interrupteur normalement fermé , les contacts peuvent être ouverts en appliquant une pression au port A ou un vide au port B (voir dessin).\n\nContactez-nous pour tout besoin spécifique avant de passer commande \n\n[maxbutton id="3"]

Manostat à dépression réglable dans la plage de 70 à 200mbars, 1 pôle. \n \nCet interrupteur à détecteur de vide a été conçu principalement pour les fabricants qui exigent une grande fiabilité. \n \n Le corps en nylon du manostat 6721-30 résiste à une pression de 2550 mbar \n Dépression mini : 70 mbars \n Dépression maxi : 200 mbars \n Matériau du diaphragme : néoprène \n Caractéristiques électriques : 21A @ 250 V en nominal ou 15A @ 12V \n Durée de vie électrique : 1 x 10 4 cycles à 21 A \n "    " mécanique : 1 million de cycles \n Raccord pneumatique : entrée latérale diamètre extérieur 4mm \n Précision du réglage (effectué en usine) : +/- 10% \n Ressort en acier, monté dans une cavité sous vide en contact avec le média (eau, air comprimé carburant, voir le tableau en image). \n Référence du tube connecteur : 2311/01 et 2311/08 – convient pour sortie d’air diamètre 4 mm \n Température de fonctionnement : entre -5°C et +70°C \n Poids 40g \n Plaque de montage 6050-6000-0001 disponible en option sur demande. \n \nPhotos non contractuelles : les contacts peuvent être doré ou argent. \n \nTélécharger la description technique de l'interrupteur 6721-30 . \n \n Herga_6721&6722_VacuumSwitch_2009_F \n \n \n \n Fiche technique 6721-30 \n \n \n \n  \n \n Technologie : lorsqu'un soufflet est actionné, de l'air est propulsé dans un tube vers un interrupteur à air . L'air ainsi déplacé déforme une membrane qui actionne un contact électrique placé en dehors de la zone dangereuse. Le pressostat, appelé aussi manostat, est un dispositif de contrôle et de régulation de pression pour un circuit hydraulique ou pneumatique . Il est sensible à un seuil de détection de pression, ou consigne . L’activation d’une sortie en tout ou rien, tel qu’un contact sec, permet la commande directe d’un organe rétablissant la pression voulue \nCommandes à air à utiliser avec ce manostat : pédales pneumatiques, boutons poussoirs, soufflets ou poignées d'appel. \n \n Options de nos interrupteurs à air et manostats. \n \n Réglage en usine possible dans des tolérances spécifiques dans la gamme 6721 : \n \n \n \n modèle n° \n 6721-03 \n 6721-06 \n 6721-20 \n 6721-30 \n 6721-40 \n \n \n plage de pression mini \n 7.5 \n 17.5 \n 32 \n 70 \n 185 \n \n \n plage de pression maxi \n 20 \n 37 \n 80 \n 200 \n 670 \n \n \n \n \n UL disponible sur demande \n Version bipolaire disponible \n Raccord à air non standard possible pour s'adapter au mieux à votre application \n Autres manostats à vide : versions 6761 et 6763 \n \nContactez-nous pour tout besoin spécifique avant de passer commande \n \n[maxbutton id="3"]
