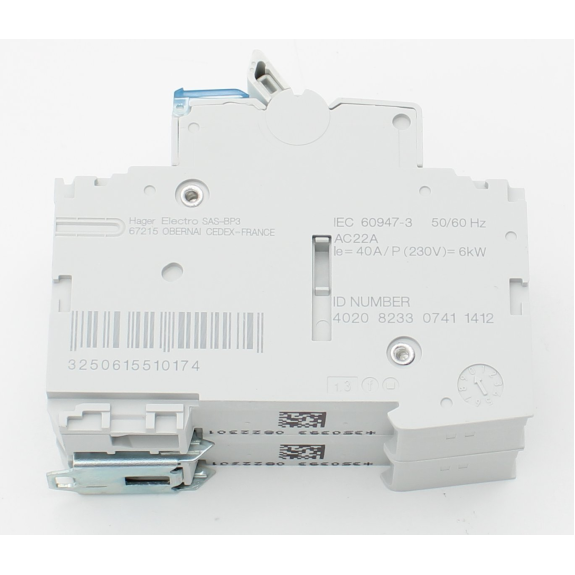

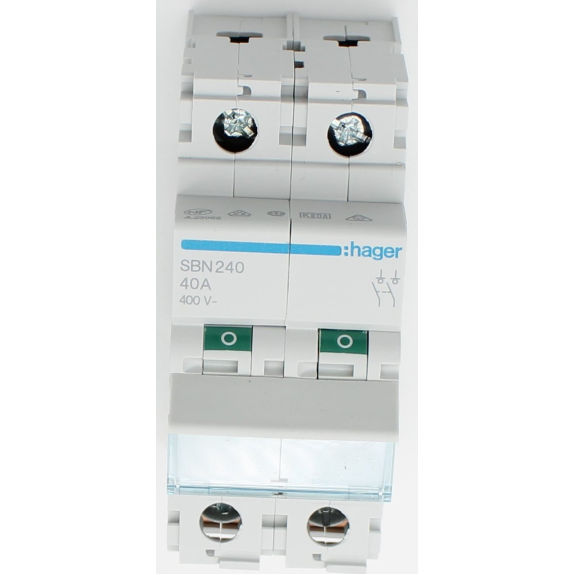

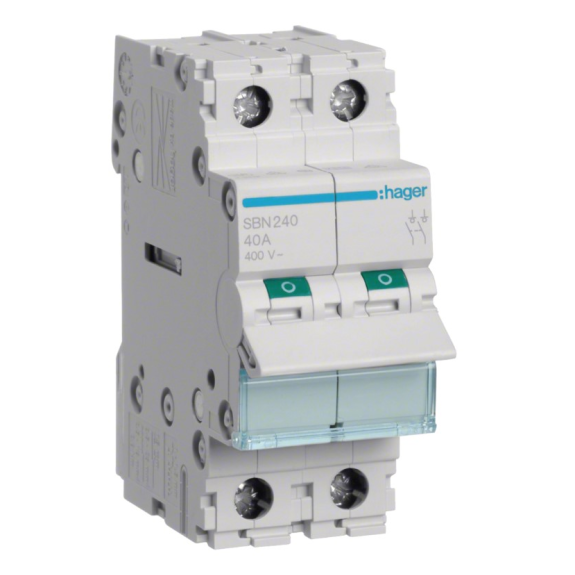

Commutateur modulaire Hager SBN240 2 pôles 40A avec bornier à vis

Interrupteur modulaire 2 pôles 63A Caractéristiques techniques Tension 400 v classe de protection (ip) ip20 multiple de vente 1 code douane 85365080 profondeur d'encastrement 68 mm type de tension ac nbre de pôles 2 nombre de contacts en tant que contacts à fermeture 2 nbre pas de 9mm 2 calibre 63 a avec voyant indicateur non nbre de contacts f 2 résistance de court-circuit (icw) 0.945 ka culot de lampe non applicable tension assignée min. 400 v fonction de commutation interrupteur on/off déconnexion forcée (selon din vde 0113) non pouvoir de coupure nominal 1.332 ka

Interrupteur modulaire 2 pôles 25A Caractéristiques techniques Tension 230 v classe de protection (ip) ip20 multiple de vente 1 code douane 85365080 profondeur d'encastrement 68 mm type de tension ac nbre de pôles 2 nombre de contacts en tant que contacts à fermeture 2 nbre pas de 9mm 1 calibre 25 a avec voyant indicateur non nbre de contacts f 2 résistance de court-circuit (icw) 0.375 ka culot de lampe non applicable tension assignée min. 230 v fonction de commutation interrupteur on/off déconnexion forcée (selon din vde 0113) non pouvoir de coupure nominal 0.53 ka

INTERRUPTEUR HORAIRE ANALOGIQUE SUL 180 A THEBEN 1800001 → Horloge programmable analogique → 1 canal → Programme journalier → Avec réserve de marche → 96 segments de commutation → Piloté par quartz → Période minimale de commutation : 15 minutes → Commutateur manuel à 3 positions : MARCHE permanente/AUTO/ARRÊT permanent Caractéristiques techniques : Tension d'alimentation : 230 – 240 V CA Fréquence : 50 – 60 Hz Nombre de canaux : 1 Largeur : 1 modules Moteur : Moteur pas à pas piloté par quartz Programme : Programme journalier Réserve de mémoire : 3 jours Puissance de commutation à 250 V AC, cos φ = 1 : 16 A Puissance de commutation à 250 V AC, cos φ = 0,6 : 4 A Charge de lampes à incand./halogène : 1000 W Lampes fluocompactes :: 150 W Lampe LED < 2 W : 30 W Lampe LED 2-8 W : 300 W Lampe LED > 8 W : 300 W Période de commutation minimale : 15 min Programmable toutes les : 15 min Précision de marche à 25 °C : ≤ ± 1 s/jour (quartz) Type de contact : Contact à fermeture Sortie de commutation : Libre de potentiel et indépendant des phases Nombre de segments de commutation : 96 Consommation stand-by : ~0,5 W Perte de puissance max. : 0,7 W Matériaux du boîtier et d'isolation : Thermoplastiques auto-extinguibles résistant aux hautes températures Classe de protection : II selon EN 60 730-1 Température ambiante : -10°C ... 50°C

Interrupteur modulaire 1 pôle 25A Caractéristiques techniques multiple de vente 1 code douane 85365080 type de tension ac avec voyant indicateur non fonction de commutation interrupteur on/off

Interrupteur modulaire 4 pôles 40A Caractéristiques techniques Tension 400 v classe de protection (ip) ip20 multiple de vente 1 code douane 85365080 profondeur d'encastrement 69 mm type de tension ac nbre de pôles 4 nombre de contacts en tant que contacts à fermeture 4 nbre pas de 9mm 4 calibre 40 a avec voyant indicateur non nbre de contacts f 4 résistance de court-circuit (icw) 0.6 ka culot de lampe non applicable tension assignée min. 230 v fonction de commutation interrupteur on/off déconnexion forcée (selon din vde 0113) non pouvoir de coupure nominal 0.85 ka

Description des fonctions • Horloge programmable digitale avec programme hebdomadaire • 1 canal • Programmation par appli • Transmission sûre via la clé électronique OBELISK top3 à basse consommation d'énergie Bluetooth • Sécurité de manipulation maximale, pour transmettre les programmes à l‘horloge via l‘appli, il est indispensable d‘insérer la carte mémoire Bluetooth OBELISK top3 • 100% compatible avec la série top2 • Bornes à ressort DuoFix • Pour 2 conducteurs • Fils ou torons (avec ou sans manchon d'extrémité) • Diamètre du fil : 0,5 à 2,5 mm² • Bouton de commande permettant de dégager le connecteur de liaison • Textes à chaque étape de la programmation • Date et heure préréglées • Aucune restriction de fonction en l'absence de raccordement au réseau • 56 emplacements mémoire (28 avec 24 V) • Interface pour carte mémoire OBELISK top2 (programmation sur PC) • Deuxième programme de commutation enfichable • Copie de programmes • Sauvegarde de programmes • Réserve de mémoire de 10 ans (pile au lithium) • Commutation au passage par zéro pour charges élevées et protection des contacts (pas pour les modèles 24 V) • Heures de commutation MARCHE / ARRÊT • Présélection de commutation • Commutation MARCHE / ARRÊT permanente • Compteur horaire intégré • Réinitialisable • Fonction de surveillance des intervalles de maintenance • Programme vacances • Éclairage de l'écran (désactivable) • Code PIN • Passage automatique à l'heure d'été/hiver • Désactivable • Les règles de basculement pour l'Europe, les États-Unis, ainsi que d'autres pays, sont préenregistrées dans l'appareil. • Il est possible de définir une règle de basculement personnalisée ou une date de basculement fixe. Caractéristiques techniques • Tension d'alimentation : 230 V CA • Fréquence : 50 – 60 Hz • Largeur : 2 modules • Type de montage : Rail DIN • Type de contact : Inverseur • Sortie de commutation : Indépendant des phases • Distance d'ouverture : < 3 mm • Programme : Programme hebdomadaire • Fonctions de programme : MARCHE / ARRÊT • Nombre de canaux : 1 • Nombre d'emplacements de mémoire : 56 • Réserve de mémoire : 10 Années • Puissance de commutation à 250 V AC, cos φ = 1 : 16 A • Puissance de commutation à 250 V AC, cos φ = 0,6 : 10 A • Charge de lampes à incand./halogène : 2600 W • Lampes fluocompactes : 1100 W • Lampe LED < 2 W : 50 W • Lampe LED 2-8 W : 600 W • Lampe LED > 8 W : 600 W • Charge de tubes fluorescents (compensés en série), non compensée : 2600 VA • Charge de tubes fluorescents compensés en série : 2600 VA • Charge de tubes fluorescents (compensés en série), à compensation parallèle : 1300 VA 130 µF • Courant de commutation : max. 800 A / 200 µs • Puissance de commutation min. : ca. 10 mA • Période de commutation minimale : 1 min • Précision de marche à 25 °C : typique ± 0,25 s/jour (quartz) • Base de temps : Quartz • Consommation stand-by : ~0,4 W • Type de raccordement : Bornes à ressort DuoFix • Affichage : beleuchtete LCD-Anzeige mit Textzeile • Éléments de commande : 4 touches à impulsion • Matériaux du boîtier et d'isolation : Thermoplastiques auto-extinguibles résistant aux hautes températures • Indice de protection : IP 20 • Classe de protection : II selon EN 60 730-1 • Tension : 230 V AC • Température ambiante : -30°C ... 60°C • Predeccessor : 6100100, TR 610 top2

Contact auxiliaire pour interrupteur différentiel 2(1NO+1NC) 6A 240V AC Caractéristiques techniques Tension 230 v multiple de vente 1 code douane 85319000 nombre de sorties 1 nbre de contacts f 1 largeur de construction (te) 1 monté en usine non

Bobine à émission 230-415V AC 110-130V DC Caractéristiques techniques multiple de vente 1 code douane 85389099 finition du raccordement électrique borne à vis type de tension commande ac/dc adapté à un commutateur oui adapté à un disjoncteur non adapté à un relais de surcharge oui tension d'alimentation de courant nominal us à ca 60 hz 230-415 v tension d'alimentation de courant nominal us à ca 50 hz 230-415 v tension d'alimentation de courant nominal us cc 110-130 v adapté à un commutateur de protection de moteur non

DÉTAILS DU PRODUIT Interrupteur horaire digital modulaire. fixation sur rail DIN, 2 Modules. Programme 24h/7jrs. Tension 230V. 1 contact 16A. 56 pas de programme. Programmation possible par Bluetooth via carte 9070130 en option Caractéristiques techniques • gamme : tr • multiple de vente : 1 • nbre pas de 9mm : 2 • courant de commutation nominal à 250 v ca : 16 a • programme hebdomadaire : oui • nbre de canaux : 1 • programme annuel : non • programme 60 min : oui • programme 24 h : oui • nombre d'emplacements de mémoire : 56

Interrupteur modulaire 4 pôles 63A Caractéristiques techniques Tension 400 v classe de protection (ip) ip20 multiple de vente 1 code douane 85365080 profondeur d'encastrement 69 mm type de tension ac nbre de pôles 4 nombre de contacts en tant que contacts à fermeture 4 nbre pas de 9mm 4 calibre 63 a avec voyant indicateur non nbre de contacts f 4 résistance de court-circuit (icw) 0.95 ka culot de lampe non applicable tension assignée min. 230 v fonction de commutation interrupteur on/off déconnexion forcée (selon din vde 0113) non pouvoir de coupure nominal 1.33 ka

2 positions. Par contact inverseur. Intensité : 6 A. Tension : 250 V~. Clé Ronis n° 601. Extraction de la clé dans les 2 positions. Finition: blanc. Référence fournisseur 077072 Série Mosaic Catégorie Interrupteur Unité de vente (1 pièce)

Clipsage à l’arrière des rails des coffrets Resi9 et Pragma. Borne à vis pour câbles jusqu’à 16 mm². Répartition horizontale jusqu’à 63 A. Caractéristiques techniques nombre de modules 13 unité de vente (1 pièce) référence fournisseur R9EXHC13 référence 574960

Description des fonctions • Horloge programmable digitale avec programme hebdomadaire • 2 canaux • Programmation par appli • Transmission sûre via la clé électronique OBELISK top3 à basse consommation d'énergie Bluetooth • Sécurité de manipulation maximale, pour transmettre les programmes à l‘horloge via l‘appli, il est indispensable d‘insérer la carte mémoire Bluetooth • • OBELISK top3 • 100% compatible avec la série top2 • Bornes à ressort DuoFix • Pour 2 conducteurs • Fils ou torons (avec ou sans manchon d'extrémité) • Diamètre du fil : 0,5 à 2,5 mm² • Bouton de commande permettant de dégager le connecteur de liaison • Textes à chaque étape de la programmation • Date et heure préréglées • Aucune restriction de fonction en l'absence de raccordement au réseau • 56 emplacements mémoire (28 avec 24 V) • Interface pour carte mémoire OBELISK top2 (programmation sur PC) • Deuxième programme de commutation enfichable • Copie de programmes • Sauvegarde de programmes • Réserve de mémoire de 10 ans (pile au lithium) • Commutation au passage par zéro pour charges élevées et protection des contacts (pas pour les modèles 24 V) • Heures de commutation MARCHE / ARRÊT • Présélection de commutation • Commutation MARCHE / ARRÊT permanente • Compteur horaire intégré • Réinitialisable • Fonction de surveillance des intervalles de maintenance • Programme vacances • Éclairage de l'écran (désactivable) • Code PIN • Passage automatique à l'heure d'été/hiver • Désactivable • Les règles de basculement pour l'Europe, les États-Unis, ainsi que d'autres pays, sont préenregistrées dans l'appareil. • Il est possible de définir une règle de basculement personnalisée ou une date de basculement fixe. Caractéristiques techniques • Tension d'alimentation : 230 V CA • Fréquence : 50 – 60 Hz • Largeur : 2 modules • Type de montage : Rail DIN • Type de contact : Inverseur • Sortie de commutation : Indépendant des phases • Distance d'ouverture : < 3 mm • Programme : Programme hebdomadaire • Fonctions de programme : MARCHE / ARRÊT • Nombre de canaux : 2 • Nombre d'emplacements de mémoire : 56 • Réserve de mémoire : 10 Années • Puissance de commutation à 250 V AC, cos φ = 1 : 16 A • Puissance de commutation à 250 V AC, cos φ = 0,6 : 10 A • Charge de lampes à incand./halogène : 2600 W • Lampes fluocompactes : 1100 W • Lampe LED < 2 W : 50 W • Lampe LED 2-8 W : 600 W • Lampe LED > 8 W : 600 W • Charge de tubes fluorescents (compensés en série), non compensée : 2600 VA • Charge de tubes fluorescents compensés en série : 2600 VA • Charge de tubes fluorescents (compensés en série), à compensation parallèle : 1300 VA 130 µF • Courant de commutation : max. 800 A / 200 µs • Puissance de commutation min. : ca. 10 mA • Période de commutation minimale : 1 min • Précision de marche à 25 °C : typique ± 0,25 s/jour (quartz) • Base de temps : Quartz • Consommation stand-by : ~0,4 W • Type de raccordement : Bornes à ressort DuoFix • Affichage : beleuchtete LCD-Anzeige mit Textzeile • Éléments de commande : 4 touches à impulsion • Matériaux du boîtier et d'isolation : Thermoplastiques auto-extinguibles résistant aux hautes températures • Indice de protection : IP 20 • Classe de protection : II selon EN 60 730-1 • Tension : 230 V AC • Température ambiante : -30°C ... 55°C • Predeccessor : 6120100, TR 612 top2

-Minuterie d'escalier, électronique -Commutation au passage par zéro de la tension pour ne pas endommager les contacts des relais et l'éclairage (prolonge la durée de vie de l'éclairage) -Appareil multifonction avec 10 fonctions au choix, réglables sur la face avant de l'appareil -Préavis d'extinction (clignotement à deux reprises) pour DEL -Fonction longue durée activable grâce à une pression prolongée du bouton-poussoir -Réarmement immédiat (interrupteur de cage d'escalier) ou coupure anticipée (interrupteur impulsionnel avec temporisation de retour) -Interrupteur impulsionnel -Éclairage permanent -Affectation des bornes identique au modèle ELPA 8 -Grande précision de marche -Entrée de bouton-poussoir avec protection anti-surcharge électronique -Détection automatique 3 ou 4 conducteurs (4 conducteurs avec un raccordement pour l'éclairage du sol, 3 conducteurs désormais interdit pour les nouvelles installations) Tension d'alimentation 230 V CA Fréquence 50 – 60 Hz Largeur 1 modules Consommation stand-by ~0,3 W Charge de lampe fluorescente 100 mA Réglage de temporisation 0,5 – 20 min Type de raccordement 3/4 conducteurs 3/4 conducteurs Automatique Possibilité de réarmement Immédiatement Durée d'allumage en pour cent 100 Type de contact Contact à fermeture Distance d'ouverture < 3 mm (µ) Sortie de commutation Non libre de potentiel (230 V) Charge de lampes à incand./halogène 2600 W
