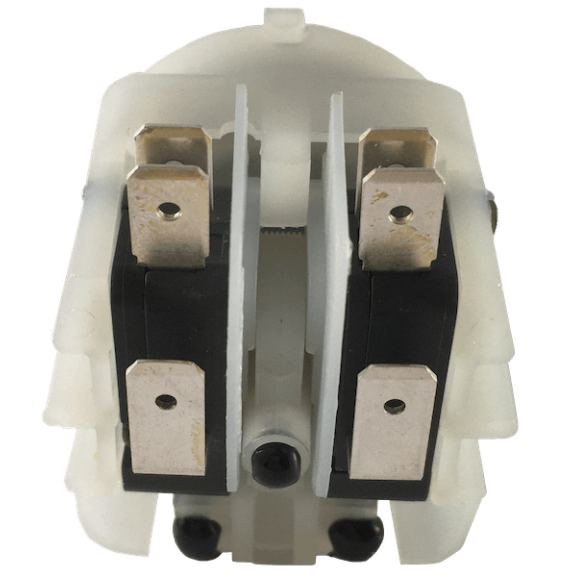

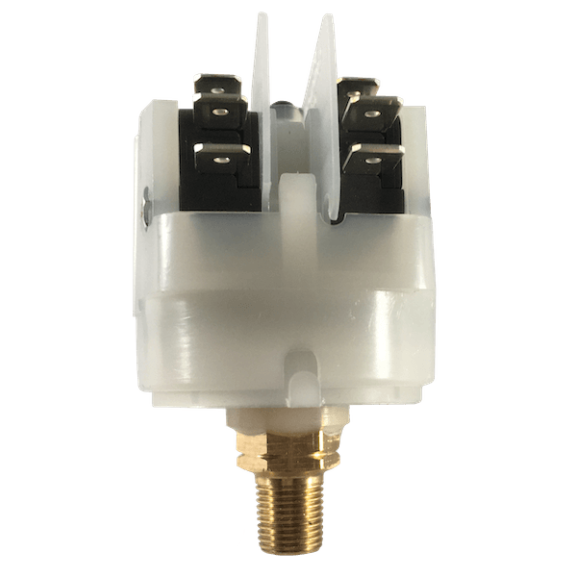

6742-30 Interrupteur moyenne pression de 200 à 370 mbar DPCO

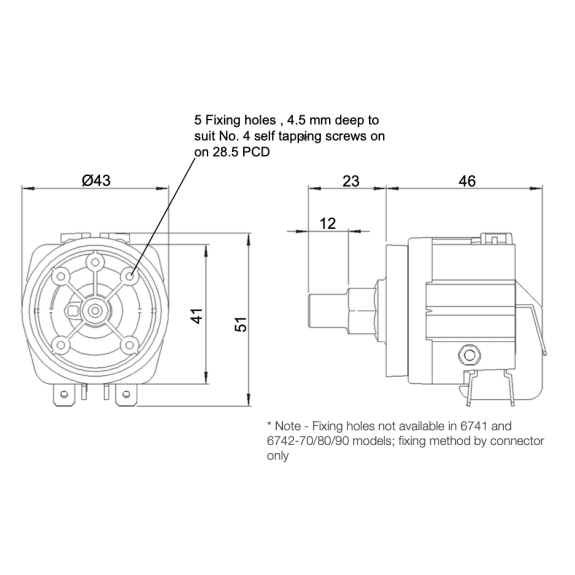

La gamme de commutateurs à air basse pression 6753 fournit des performances élevées dans une petite coque polyvalente. La conception de l’interrupteur limite la masse en mouvement et donc l’inertie. Cela se traduit par une fonctionnement sans faille même à une cadence élevée avec une pression basse ou à vide. Lorsque vous mesurez des impulsions de pression, telles que sur des applications de comptage de composants, le commutateur 6753 fonctionnera très rapidement en raison de sa faible inertie et du faible volume à parcourir. Pour une bonne commutation, les contacts sont plaqués en or sur argent massif. La pression de fonctionnement aura un effet direct sur la pression de contact. Par conséquent, à des pressions très basses, la valeur maximale de contact ne sera pas atteinte. Pour un commutateur à air normalement ouvert, les contacts peuvent être fermés en appliquant une pression au port B ou un vide au port A (voir dessin). Si une compensation de température est nécessaire, déterminez précisément le côté du contact mobile sur lequel la purge doit être installée. La pression ou le vide en dépendront. •Corps en thermoplastique •Poids 10g •Courant de 0,5A à 250Vac •Contact sec : mini 5mA à 4 Vdc •Contact SPST N/O •Résistance du contact : 0.05 Ω •Membrane en néoprène •Durée de vie : 1 x 106 cycles •Facile à régler •Pression de déclenchement réglée en usine : 5,6 mbar +/-22% •Tuyau à monter sur ce manostat : 2311-08 ou 2311-01 Technologie : lorsqu’un soufflet est actionné, de l’air est propulsé dans un tube vers un interrupteur à air. L’air ainsi déplacé déforme une membrane qui actionne un contact électrique placé en dehors de la zone dangereuse. Le pressostat, appelé aussi manostat, est un dispositif de contrôle et de régulation de pression pour un circuit hydraulique ou pneumatique. Il est sensible à un seuil de détection de pression, ou consigne. L’activation d’une sortie en tout ou rien, tel qu’un contact sec, permet la commande directe d’un organe rétablissant la pression voulue Commandes à air à utiliser avec ce manostat : pédales pneumatiques, boutons poussoirs, soufflets ou poignées d’appel. Options de nos interrupteurs à air et manostats. Versions UL disponibles sur demande Version avec d’autres pre-réglages de 5 (+/- 25%) à 35 mbar (+/- 10%) Manostat à air : versions 6891 et 6893 Version non compensée en température disponible Contact SPST N/C

Capteur de dépression réglable dans la plage, 1 pôle 6721-40 \nCet interrupteur à détecteur de vide a été conçu principalement pour les fabricants qui exigent une grande fiabilité. \n \n Le corps en nylon du manostat résiste à une pression de 2550 mbar \n Dépression mini : 185 mbar \n Dépression maxi : 670 mbar \n Matériau du diaphragme : néoprène \n Caractéristiques électriques : 15 A @ 250 V en nominal. \n Durée de vie électrique : 1 x 10 4 cycles à 21 A \n " . " mécanique : 1 million de cycles 6721-40 \n Raccord pneumatique : entrée latérale diamètre extérieur 4mm \n Précision du réglage (effectué en usine) : +/- 10% \n Ressort en acier, monté dans une cavité sous vide en contact avec le média (eau, air comprimé carburant, voir le tableau en image). \n Référence du tube connecteur : 2311/01 et 2311/08 – convient pour sortie d’air diamètre 4 mm \n Température de fonctionnement : entre -5°C et +70°C \n Poids 40g \n Plaque de montage 6050-6000-0001 disponible en option sur demande. \n \nPhotos non contractuelles : les contacts peuvent être doré ou argent. \n \nTélécharger la description technique de l'interrupteur 6721-40 . \n \n Herga_6721&6722_VacuumSwitch_2009_F \n \n \n \n Fiche technique 6721-40 \n \n \n \n  \n \n Technologie : lorsqu'un soufflet est actionné, de l'air est propulsé dans un tube vers un interrupteur à air . L'air ainsi déplacé déforme une membrane qui actionne un contact électrique placé en dehors de la zone dangereuse. Le pressostat, appelé aussi manostat, est un dispositif de contrôle et de régulation de pression pour un circuit hydraulique ou pneumatique . Il est sensible à un seuil de détection de pression, ou consigne . L’activation d’une sortie en tout ou rien, tel qu’un contact sec, permet la commande directe d’un organe rétablissant la pression voulue \nCommandes à air à utiliser avec ce manostat : pédales pneumatiques, boutons poussoirs, soufflets ou poignées d'appel. \n \n Options de nos interrupteurs à air et manostats. \n \n Réglage en usine possible dans des tolérances spécifiques dans la gamme 6721 : \n \n \n \n modèle n° \n 6721-03 \n 6721-06 \n 6721-20 \n 6721-30 \n 6721-40 \n \n \n plage de pression mini \n 7.5 \n 17.5 \n 32 \n 70 \n 185 \n \n \n "                 " maxi \n 20 \n 37 \n 80 \n 200 \n 670 \n \n \n \n \n UL disponible sur demande \n Version bipolaire disponible \n Raccord pneumatique non standard possible pour s'adapter au mieux à votre application \n Autres manostats à vide : versions 6761 et 6763 \n \nContactez-nous pour tout besoin spécifique avant de passer commande \n \n[maxbutton id="3"]

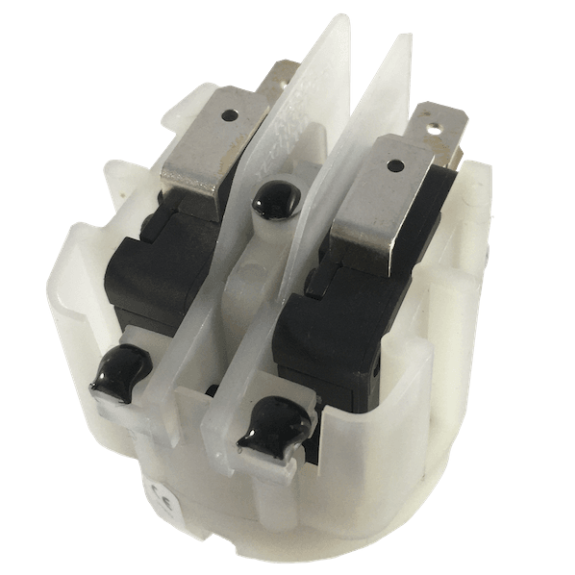

INTER BI POLAIRE

Manostat à dépression réglable dans la plage de 70 à 200mbars, 1 pôle. \n \nCet interrupteur à détecteur de vide a été conçu principalement pour les fabricants qui exigent une grande fiabilité. \n \n Le corps en nylon du manostat 6721-30 résiste à une pression de 2550 mbar \n Dépression mini : 70 mbars \n Dépression maxi : 200 mbars \n Matériau du diaphragme : néoprène \n Caractéristiques électriques : 21A @ 250 V en nominal ou 15A @ 12V \n Durée de vie électrique : 1 x 10 4 cycles à 21 A \n "    " mécanique : 1 million de cycles \n Raccord pneumatique : entrée latérale diamètre extérieur 4mm \n Précision du réglage (effectué en usine) : +/- 10% \n Ressort en acier, monté dans une cavité sous vide en contact avec le média (eau, air comprimé carburant, voir le tableau en image). \n Référence du tube connecteur : 2311/01 et 2311/08 – convient pour sortie d’air diamètre 4 mm \n Température de fonctionnement : entre -5°C et +70°C \n Poids 40g \n Plaque de montage 6050-6000-0001 disponible en option sur demande. \n \nPhotos non contractuelles : les contacts peuvent être doré ou argent. \n \nTélécharger la description technique de l'interrupteur 6721-30 . \n \n Herga_6721&6722_VacuumSwitch_2009_F \n \n \n \n Fiche technique 6721-30 \n \n \n \n  \n \n Technologie : lorsqu'un soufflet est actionné, de l'air est propulsé dans un tube vers un interrupteur à air . L'air ainsi déplacé déforme une membrane qui actionne un contact électrique placé en dehors de la zone dangereuse. Le pressostat, appelé aussi manostat, est un dispositif de contrôle et de régulation de pression pour un circuit hydraulique ou pneumatique . Il est sensible à un seuil de détection de pression, ou consigne . L’activation d’une sortie en tout ou rien, tel qu’un contact sec, permet la commande directe d’un organe rétablissant la pression voulue \nCommandes à air à utiliser avec ce manostat : pédales pneumatiques, boutons poussoirs, soufflets ou poignées d'appel. \n \n Options de nos interrupteurs à air et manostats. \n \n Réglage en usine possible dans des tolérances spécifiques dans la gamme 6721 : \n \n \n \n modèle n° \n 6721-03 \n 6721-06 \n 6721-20 \n 6721-30 \n 6721-40 \n \n \n plage de pression mini \n 7.5 \n 17.5 \n 32 \n 70 \n 185 \n \n \n plage de pression maxi \n 20 \n 37 \n 80 \n 200 \n 670 \n \n \n \n \n UL disponible sur demande \n Version bipolaire disponible \n Raccord à air non standard possible pour s'adapter au mieux à votre application \n Autres manostats à vide : versions 6761 et 6763 \n \nContactez-nous pour tout besoin spécifique avant de passer commande \n \n[maxbutton id="3"]

INTERRUPTEUR

INTERRUPTEUR T3
