Lista de productos de Beckhoff

C9900-K644 CABLE DE CONEXIÓN RJ45 CAT.5 20 M UN EXTREMO CON CONECTOR IP65 PARA PANEL DE CONTROL CP39XX-0000

AM8033-wEyz Servomotor 3,20 Nm (M0), F3 (72 mm) El servomotor estándar AM8033 es adecuado para soluciones de accionamiento con las más altas exigencias de dinámica y rendimiento en el rango de tensión de 100...480 V CA . El par de parada del motor depende del bobinado y es de 3,22 Nm o 3,20 Nm . Está disponible con el sistema de realimentación OCT (encoder absoluto) . El servomotor estándar con código de brida F3 (72 mm) y longitud de motor 3 tiene un diámetro de eje b = 14 k6 y un extremo de eje libre de d = 30 mm. Datos para 400 V CA AM8033-wEyz Tipo de motor Motor síncrono trifásico excitado por imanes permanentes Tensión nominal 100...480 V CA Par de parada 3,20 Nm Par nominal 2,98 Nm Par máximo 17,19 Nm Velocidad nominal 3000 min-1 Potencia nominal 0,94 kW Corriente de parada 2,10 A Corriente de pico 12,9 A Constante de par 1,52 Nm/A Momento de inercia del rotor 1,23 kgcm². Retroalimentación del motor OCT, 18 bit , OCT, 24 bit, SIL 2 , resolver , encoder absoluto monovuelta , encoder absoluto multivuelta Refrigeración por convección Técnica de conexión enchufe itec Temperatura ambiente (funcionamiento) +5...+40 °C Homologaciones/marcas CE, cURus, EAC Todas las magnitudes eléctricas son valores eficaces. Datos técnicos Datos de la carcasa Dimensiones Curva revoluciones/par Hasta arriba Datos de la carcasa AM80xx Grado de protección IP54, IP65 (junta del eje) Forma constructiva con brida según IM B5, IM V1, IM V3 Material aluminio Recubrimiento/superficie recubrimiento de polvo gris oscuro, similar a RAL7016 Dimensiones AM8033-wEyz a 60 j6 b 14 k6 d 30 mm l 75 mm r 72 mm k (sin freno) 180 mm k (con freno) 229 mm

El panel de control multitáctil CP39xx-0000 de Beckhoff ofrece una interfaz DVI/USB ampliada, ideal para entornos industriales. Con pantalla multitáctil y protección IP65, asegura una interacción intuitiva y fiable.

El acoplador ControlNet BK7000 de Beckhoff garantiza una comunicación industrial confiable con una alimentación de 24 V DC, soportando hasta 256 entradas/salidas digitales y analógicas. Ideal para optimizar la eficiencia de su red.

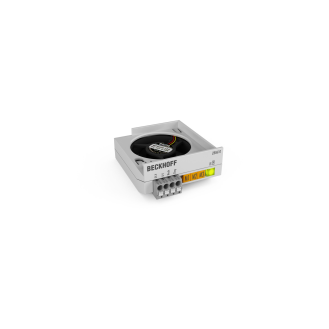

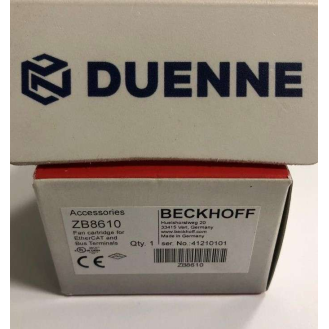

El cartucho de ventilador ZB8610 se utiliza para la ventilación forzada dentro de la carcasa del terminal y garantiza una mejor disipación del calor de la carcasa . Amplía el rango de funcionamiento térmico de los terminales EtherCAT (ELxxxx) y los terminales de bus (KLxxxx) y ofrece una amplia gama de nuevas opciones de aplicación . El cartucho se instala en la parte inferior del segmento del terminal y cubre una anchura de cuatro terminales estándar (4 x 12 mm) . Consta del ventilador, una placa de instalación, una regleta de terminales (24 V CC, 0 V CC, diag, modo) y un soporte para la fijación en diferentes carcasas de terminales. El ventilador puede funcionar en tres modos diferentes: 1 . 1 . Control en función de la demanda mediante un sensor de temperatura integrado (por defecto, sólo requiere alimentación eléctrica) 2 . Funcionamiento continuo a plena carga (además de la fuente de alimentación se aplica una señal alta en la patilla mode). 3 . Frecuencia controlada por una frecuencia aplicada externamente (1 a 9 Hz) en el pin de modo, que se convierte internamente en pasos de 2700 rpm a máx . ~5500 rpm . Se puede utilizar un terminal de salida digital como fuente externa . La medición de la temperatura del terminal interno, que está integrada en TwinCAT, se utiliza como referencia para el control de velocidad del ventilador a través de la frecuencia. Una aplicación típica del cartucho de ventilador es la ampliación del rango de rendimiento de los terminales mediante refrigeración forzada . Esto permite que el terminal servo EtherCAT EL7201 funcione con una corriente de salida más alta, por ejemplo (Irms = 4,5 A en lugar de 2,8 A), de modo que el rendimiento está a la par con el EL7211, con la ventaja de ocupar un 50% menos de espacio. Otra aplicación es la ampliación del rango de temperatura de funcionamiento de los terminales . En función de las especificaciones técnicas, el cartucho del ventilador permite que los terminales funcionen a temperaturas de hasta 70 °C . La información específica exacta de los terminales para esta aplicación se puede encontrar en la documentación de los terminales respectivos. Datos técnicos ZB8610 Número de canales 1 ventilador Tensión nominal 24 V CC (-15 %/+20 %) Modos de funcionamiento controlado por temperatura, velocidad máxima, controlado por frecuencia Frecuencia de rotación ventilador ajustable en 9 pasos mediante frecuencia (1...9 Hz), máx . ~5500 rpm Diagnóstico avería ventilador Vida útil típ . MTBF = 280.000 h a 20 °C Temperatura de funcionamiento/almacenamiento -25...+70 °C/-40...+85 °C Humedad relativa 95 %, sin condensación Dimensiones (An x Al x P) 47 mm x 22 mm x 55 mm Peso 32 g (soporte incluido) Resistencia a vibraciones/choques conforme a EN 60068-2-6/EN 60068-2-27 Inmunidad/emisión CEM conforme a EN 61000-6-2/EN 61000-6-4 Grado de protección/posición de instalación IP20/ver documentación Homologaciones/marcas CE, UL Características especiales mayor rendimiento y rango de temperatura ampliado para varios terminales

Carga de corriente 10 A Tensión nominal arbitraria hasta 230 V CA/CC Aislamiento eléctrico 500 V (bus E/potencial de campo) Contacto PE sí Ancho de bit en la imagen de proceso 0 Anchura de la carcasa 12 mm Peso aprox . 50 g Temperatura de funcionamiento/almacenamiento 0...+55 °C/-25...+85 °C Cableado enchufable para todos los terminales ESxxxx Homologaciones/marcas CE, UL Datos técnicos Arriba Datos de la carcasa EL-12-8pin Carcasa de terminal compacta con LED de señalización Material policarbonato Dimensiones (An x Al x P) 12 mm x 100 mm x 68 mm Montaje en carril DIN de 35 mm, conforme a EN 60715 con cerradura Montaje lado a lado mediante doble ranura y conexión con llave Etiquetado de la serie BZxxx Cableado conductor rígido (e), conductor flexible (f) y virola (a): accionamiento por resorte mediante destornillador Sección de conexión s*: 0,08...2,5 mm², st*: 0,08...2,5 mm², f*: 0,14...1,5 mm². Sección de conexión AWG s*: AWG 28...14, st*: AWG 28...14, f*: AWG 26...16 Longitud de desaislado 8...9 mm Carga de corriente contactos de potencia Imax: 10 A

Datos técnicos Arriba Datos técnicos Cabezal A Tamaño de instalación itec (Serie 915) Conector tipo clavija Tipo de contacto hembra Número de posiciones (cara) Potencia: 3+PE, Señal: 5 Terminación del cable conexión crimpada Color del cuerpo negro, similar a RAL 9011 Datos técnicos Cabeza B Tamaño de instalación itec (Serie 915) Tipo de conector hembra Tipo de contacto macho Número de posiciones (cara) Potencia: 3+PE, Señal: 5 Terminación del cable conexión crimpada Sección máx . del cable AWG16 (1,5 mm²) Diámetro exterior máx . del cable 10,5 - 12,0 mm Datos técnicos Meterware Sección (potencia) 0,75 mm² (aprox . AWG18) Sección (señal) AWG22 (aprox . 0,34 mm²) Utilización cadena de arrastre adecuada Material de la cubierta PUR (poliuretano) Diámetro exterior del cable 11,0 mm ± 0,4 mm (0,433 ± 0,0157) Color de la cubierta naranja A1 44,00 mm A2 19,00 mm B1 44,00 mm B2 19,00 mm L 2000,00 mm

CABLE DE ALIMENTACIÓN DEL MOTOR PARA APLICACIONES CON AM81XX (OCT) Y EL72XXLONGITUD L=5MCON CONECTOR ITEC DE 9 POLOS (LADO DEL MOTOR) CABLE BLINDADOMUY FLEXIBLE PARA USO CON CADENAS DE ARRASTRE5 MIO . CICLOS DE FLEXIÓN MÁX . 30M/S MÁX . 240M/S²MIN . RADIO DE CURVATURA = 7

El nudo EtherCAT de 2 puertos EK1122 puede utilizarse en un segmento de terminales EtherCAT en cualquier posición deseada entre los terminales EtherCAT y permite la configuración de topologías en estrella EtherCAT . Se puede realizar un concentrador en estrella EtherCAT modular utilizando varias unidades EK1122 en una estación. Características especiales: Tecnología de conexión: 2 tomas RJ45 Longitudes de conexión: hasta 100 m Puede utilizarse para configurar una topología en estrella EtherCAT El EK1122 dispone de dos tomas RJ45 que permiten conectar un cable Ethernet con conector RJ45 y establecer una conexión con otro segmento EtherCAT o con dispositivos EtherCAT individuales . El EK1122 admite el acoplamiento y desacoplamiento de segmentos EtherCAT durante el funcionamiento (conexión en caliente). Tarea dentro del sistema EtherCAT Acoplamiento de uniones EtherCAT Medio de transferencia de datos Cable Ethernet/EtherCAT (mín . Cat.5), apantallado Distancia entre estaciones 100 m (100BASE-TX) Protocolo EtherCAT Retardo aprox . 1 µs Velocidad de transferencia de datos 100 Mbit/s Configuración no necesaria Interfaz de bus 2 x RJ45 Alimentación del bus E Consumo de corriente típ . 220 mA Peso aprox . 65 g Temperatura de funcionamiento/almacenamiento -25...+60 °C/-40...+85 °C Inmunidad/emisión CEM conforme a EN 61000-6-2/EN 61000-6-4 Humedad relativa 95 %, sin condensación Resistencia a vibraciones/choques conforme a EN 60068-2-6/EN 60068-2-27 Tipo de protección/posición de instalación IP20/variable Homologaciones/marcas CE, UL, ATEX, IECEx, cFMus Marcado Ex ATEX: II 3 G Ex nA IIC T4 Gc IECEx Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc

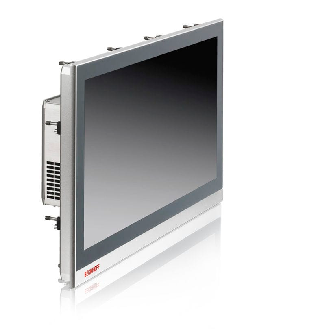

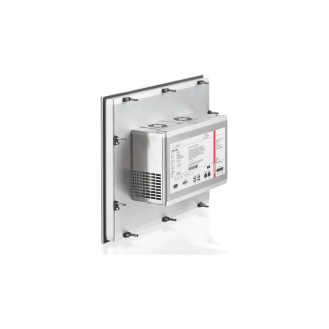

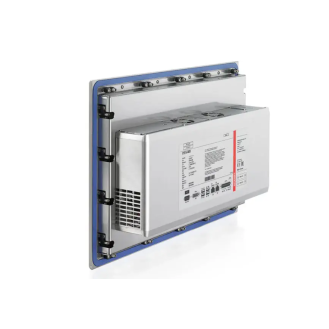

El CP2219-0000 de Beckhoff es un Panel PC integrado multitáctil de 19 pulgadas, con procesador Intel Core i5, 4 GB de RAM y SSD de 32 GB. Ideal para aplicaciones industriales que requieren un terminal de control potente.

El panel de control "Económico" de Beckhoff ofrece una pantalla TFT de 19 pulgadas táctil, carcasa de aluminio y protección IP 65. Ideal para entornos industriales exigentes.

conector hembra, montaje en campo, para PROFIBUS, Modbus, RS485, IP67, M12, recto, hembra, de 5 polos, codificación B, apantallado Datos técnicos ZS1000-0620 Apantallamiento sí Tamaño de montaje M12 Tipo de conector hembra Tipo de contacto hembra Número de posiciones (cara) 5 polos Codificación Codificación B Terminación del cable conexión por tornillo Sección máx . del cable 0,75 mm² (AWG18) Diámetro exterior máx . del cable 6,0 - 8,0 mm Ilustraciones similares A1 57,00 mm A2 Ø 20,00 mm

caja de distribución: 1 clavija de 5 polos, 4 tomas de 5 polos

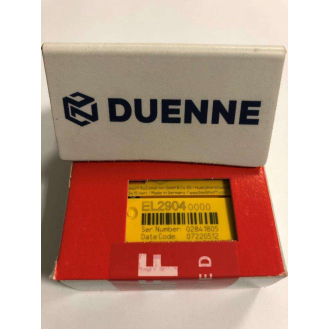

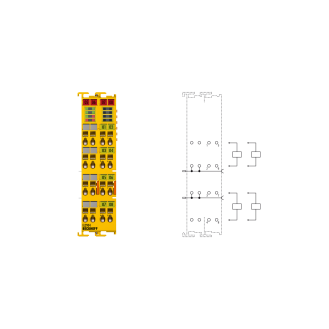

El componente EL2904 TwinSAFE es un terminal de salida digital con cuatro canales . Conmuta actuadores de 24 V CC con hasta 0,5 A por canal y tiene cuatro salidas a prueba de fallos . Las salidas están controladas por un componente compatible con TwinSAFE Logic a través de FSoE . El componente se desconecta automáticamente si detecta un error (parada por fallo). El EL2904 dispone de parámetros de seguridad para adaptar específicamente la funcionalidad a los requisitos de seguridad correspondientes . Por ejemplo, se puede configurar una medición de corriente en las salidas y una prueba de las salidas para poder detectar, entre otras cosas, circuitos cruzados y reaccionar adecuadamente. Además, pueden activarse salidas estándar para el EL2904 . Como resultado, las salidas estándar correspondientes están disponibles en la imagen de proceso en paralelo e internamente AND con las salidas seguras del EL2904 . De este modo, las señales de salida seguras, controladas por una lógica TwinSAFE, emiten la habilitación segura para las señales estándar, que pueden ser activadas por el sistema de control no orientado a la seguridad independientemente del ciclo del controlador de seguridad y del FSoE . Esto permite tiempos de conmutación más rápidos de las salidas, siempre que el controlador de seguridad emita la liberación necesaria para la salida. Los parámetros de seguridad no se almacenan directamente en el componente, sino que se transmiten al componente a través de un componente compatible con TwinSAFE Logic cuando se inicia la aplicación de seguridad . Esto simplifica los procedimientos de mantenimiento, ya que el componente puede sustituirse fácilmente.

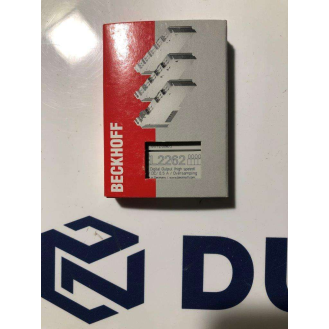

El terminal de salida digital EL2262 conecta las señales de salida de control binarias a nivel de proceso con aislamiento eléctrico . Las salidas se controlan con un múltiplo integral ajustable (factor de sobremuestreo: n) de la frecuencia del ciclo de bus (n microciclos por ciclo de bus) . Por cada ciclo de bus, el terminal EtherCAT recibe un bloque de datos de proceso que se emite consecutivamente . La base de tiempo del terminal puede sincronizarse con precisión con otros dispositivos EtherCAT mediante relojes distribuidos . De este modo, un patrón de salida con una secuencia de impulsos significativamente mayor que el tiempo de ciclo del bus se emite de forma precisa con la base de tiempo de todo el sistema . Este procedimiento permite aumentar la resolución temporal de las señales de salida digitales a n veces el tiempo de ciclo del bus . La velocidad de salida máxima es de 1 Msamples/s. Características especiales: salida push-pull posibilidad de conexión de diferentes tipos de carga (óhmica, inductiva, carga de lámpara) posibilidad de funcionamiento sincronizado mediante relojes distribuidos con tecnología XFC muestreo múltiple de los datos de un proceso mediante sobremuestreo Datos técnicos EL2262 Tecnología de conexión 4 hilos Número de salidas 2 Tensión nominal 24 V CC (-15 %/+20 %) Tipo de carga óhmica, inductiva, carga de lámpara Factor de sobremuestreo n = múltiplo entero del tiempo de ciclo, 1...1000

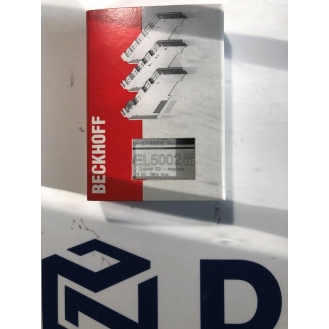

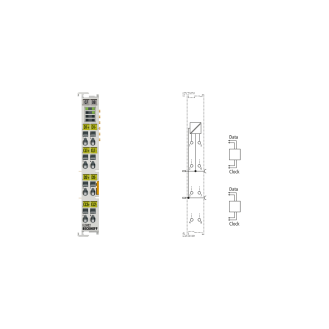

El terminal EtherCAT EL5002 es un maestro SSI y permite la conexión directa de dos encóderes absolutos con SSI (interfaz serie síncrona) . Admite encoders monovuelta y multivuelta . Puede utilizarse un terminal de alimentación EL91xx para la alimentación de 24 V del encóder, y el EL9505 para la tensión de funcionamiento opcional del encóder de 5 V. Las amplias parametrizaciones permiten una adaptación óptima a los distintos tipos de encoder. Características especiales: posibilidad de parametrización por canal velocidad de transmisión hasta máx . 1 MHz codificación: gris y binaria longitud de datos de hasta 32 bits, ajustable de forma flexible evaluación separada de un bit de error de estado (power fail bit) en los datos de proceso Además, el EL5002 ofrece un modo de transmisión múltiple de impulsos de reloj para comprobar la integridad de los datos . Mediante la función de relojes distribuidos, el valor de posición se lee exactamente de forma sincronizada con otros procesos . Si la función de relojes distribuidos está desactivada, los relojes del EL5002 se sincronizan con el ciclo EtherCAT . El perfil de encóder permite una vinculación sencilla y rápida de los datos de proceso para aplicaciones de control de movimiento. Tecnología Interfaz de encoder SSI Número de canales 2 Conexión de codificador D+, D-, Cl+, Cl- Tensión de funcionamiento del encoder externa, p . ej . EL91xx Salida de señal (impulso) señal de diferencia (RS422) Entrada de señal (datos) señal de diferencia (RS422) Alimentación 24 V mediante contactos de potencia Velocidad de transferencia de datos variable hasta 1 MHz, 250 kHz por defecto Entrada serie variable hasta 32 bits, 24 bits por defecto Dirección de lectura de datos.

El módulo de ampliación C9900M979 de Beckhoff, con carcasa de aluminio y protección IP65/IP55, ofrece fácil integración y manejo intuitivo gracias a sus botones LED RGB. Ideal para optimizar sus procesos industriales.

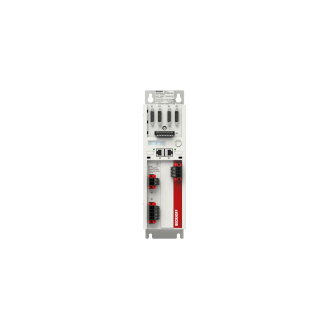

AX5206 Servoaccionamientos digitales compactos de 2 canales Los servoaccionamientos de dos canales AX5000 ofrecen un funcionamiento óptimo, flexibilidad y rentabilidad . Los componentes necesarios para su funcionamiento, como la fuente de alimentación, el filtro CEM y los condensadores de enlace de CC, ya están integrados . El lazo de control, que tiene una estructura en cascada, admite tareas de posicionamiento rápidas y muy dinámicas . EtherCAT, como sistema de comunicación de alto rendimiento, permite una interconexión ideal con la tecnología de control basada en PC. Los accionamientos AX5000 en versión de dos canales están disponibles con diferentes intensidades de corriente, desde 2 x 1,5 A hasta 2 x 6 A . Se trata de dos canales independientes, cuya intensidad nominal puede adaptarse al motor conectado correspondiente . Con la ayuda de la opción de ajuste flexible, también se puede conectar un motor más grande a un dispositivo de dos canales cuando el segundo canal acciona un motor más pequeño . Al realizar el ajuste debe tenerse en cuenta la corriente de suma admisible del dispositivo. El sistema de conexión rápida AX-Bridge permite la conexión sencilla y rápida de varios dispositivos AX5000 para formar un sistema multieje . Los módulos de alimentación y conexión enchufables conectan la fuente de alimentación, el enlace de CC y la tensión de control de 24 V CC . Pueden conectarse al AX5000 diferentes tipos y tamaños de motores, como motores síncronos, lineales, de par, asíncronos y de bobina móvil, sin medidas adicionales . La interfaz multiretroalimentación admite todos los estándares habituales . También puede parametrizarse el modelo de funcionamiento sin sensor de motores síncronos y asíncronos. El AX58xx opcional permite las típicas funciones de seguridad integradas en el accionamiento y el cumplimiento de los requisitos de EN ISO 13849-1:2015 (Cat . 4, PL e), EN 61508:2010 (SIL 3) y EN 62061:2005 + A1:2013/A2:2015 (SIL CL3). El AX5000 se ha desarrollado específicamente para EtherCAT, ya que las ventajas de este último se aprovechan de forma óptima en la tecnología de accionamiento . Esto incluye, en particular, el corto tiempo de ciclo, incluso en redes con muchos dispositivos, así como la sincronización y la simultaneidad. El Drive Manager 2 de TwinCAT 3 sirve como herramienta de puesta en servicio . Gracias al diseño estructurado y a la amplia gama de funciones, la puesta en marcha del eje es sencilla e intuitiva. Datos técnicos AX5206 Función servoaccionamiento Canales 2 Tensión nominal de alimentación 3 x 100...480 V AC ±10 %. Tensión de enlace CC máx . 875 V CC Corriente nominal de salida (canal) 6 A Corriente de salida de pico (canal) 13 A Retroalimentación SinCos 1 Vpp , resolver , EnDat 2.1 , Hiperface , BiSS B , OCT Bus de sistema EtherCAT Perfil de accionamiento Perfil SERCOS para servoaccionamientos según IEC 61800-7-204 (SoE) Temperatura ambiente (funcionamiento) 0...+50 °C (consulte la documentación) Homologaciones/marcas CE, cULus, EAC Grado de protección IP20 Altura sin conectores 274 mm Profundidad sin conectores 232 mm Anchura 92 mm

El terminal de entrada digital EL1018 adquiere las señales binarias de control de 24 V del nivel de proceso y las transmite, aisladas eléctricamente, a la unidad de automatización de nivel superior . Cada terminal EtherCAT tiene ocho canales que indican su estado de señal mediante diodos emisores de luz. Características especiales: especificación de entrada tipo 1/3 bajo retardo gracias al rápido filtro de entrada de 10 µs utilizable, por ejemplo, para sensores inductivos o capacitivos Datos técnicos EL1018 Técnica de conexión 1 hilo Especificación EN 61131-2, tipo 1/3 Número de entradas 8 Tensión nominal 24 V CC (-15 %/+20 %) Tensión de señal "0" -3...+5 V (EN 61131-2, tipo 3) Tensión de señal "1" 11...30 V (EN 61131-2, tipo 3) Corriente de entrada típ . 3 mA (EN 61131-2, tipo 3) Filtro de entrada típ . 10 µs Relojes distribuidos - Consumo de corriente contactos de potencia típ . 2 mA + carga Consumo de corriente E-bus típ . 90 mA Aislamiento eléctrico 500 V (E-bus/potencial de campo) Configuración sin ajuste de dirección o configuración Características especiales terminal de entrada estándar para señales rápidas (filtro 10 μs) Peso aprox . 55 g Temperatura de funcionamiento/almacenamiento -25...+60 °C/-40...+85 °C Humedad relativa 95 %, sin condensación Resistencia a vibraciones/choques conforme a EN 60068-2-6/EN 60068-2-27 Inmunidad/emisión CEM conforme a EN 61000-6-2/EN 61000-6-4 Grado de protección/posición de instalación IP20/ver documentación Cableado enchufable para todos los terminales ESxxxx Homologaciones/marcas CE, UL, ATEX, DNV GL Marcado Ex II 3 G Ex nA IIC T4 Gc

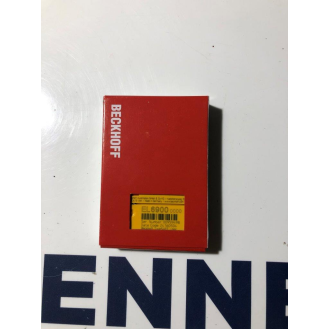

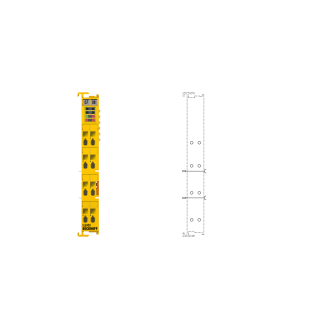

El componente EL6900 TwinSAFE es un controlador de seguridad dedicado . Se utiliza para la realización de aplicaciones orientadas a la seguridad sobre la base de valores booleanos . Para ello dispone de bloques de funciones certificados que permiten procesar señales de entrada seguras y generar señales de salida seguras . La funcionalidad de los bloques funcionales abarca desde funciones booleanas sencillas como AND y OR hasta bloques funcionales complejos para enmudecer la función de seguridad. Con la función de copia de seguridad y restauración, el EL6900 ofrece además una forma sencilla de intercambiar un controlador de seguridad en caso de avería. El EL6900 puede intercambiar datos de forma segura a través de FSoE con hasta 128 dispositivos de comunicación seguros. El EL6900 se programa con el editor de seguridad TwinCAT 3 o con TwinCAT 2. Características especiales: aplicaciones de seguridad basadas en valores booleanos hasta 128 conexiones seguras hasta 255 bloques de funciones hasta 32 grupos TwinSAFE hasta 8 usuarios soporte de copia de seguridad y restauración Datos técnicos EL6900 Especificación unidad de enlace entre señales de entrada y salida seguras Protocolo TwinSAFE/Safety sobre EtherCAT Tiempo de ciclo aprox . 500 µs/según el tamaño del proyecto Tiempo de respuesta a fallos tiempo de watchdog (parametrizable) Consumo de corriente contactos de potencia - Consumo de corriente E-bus típ . 188 mA Posición de instalación horizontal Norma de seguridad DIN EN ISO 13849-1:2008 (Cat . 4, PL e) y EN 61508:2010 (SIL 3) Peso aprox . 50 g Grado de protección IP20 Marcado Ex II 3 G Ex nA IIC T4 Gc Datos de la carcasa EL-12-8pin Forma de diseño terminación compacta

Conector, montaje en campo, para PROFIBUS, Modbus, RS485, IP67, M12, recto, macho, de 5 polos, codificación B, apantallado Datos técnicos ZS1000-0610 Apantallamiento sí Tamaño de montaje M12 Tipo de conector enchufable Tipo de contacto macho Número de posiciones (cara) 5 polos Codificación Codificación B Terminación del cable conexión por tornillo Sección máx . del cable 0,75 mm² (AWG18) Diámetro exterior máx . del cable 6,0 - 8,0 mm Ilustraciones similares A1 62,00 mm A2 Ø 20,00

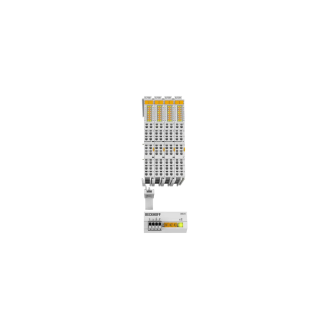

El terminal de salida digital EL2809 conecta las señales binarias de control de 24 V CC del dispositivo de automatización a los actuadores en el nivel de proceso con aislamiento eléctrico . El terminal EtherCAT tiene 16 canales, cuyos estados de señal se indican mediante LED . Los contactos de potencia se conectan a través . La tecnología de conexión es especialmente adecuada para entradas de un solo extremo . Todos los componentes tienen que utilizar el mismo punto de referencia que el EL2809 . En el EL2809, las salidas se alimentan a través del contacto de alimentación de 24 V CC. Características especiales: Posibilidad de conexión de diferentes tipos de carga (óhmica, inductiva, carga de lámpara) Corriente de salida máx . 0,5 A por canal Salidas a prueba de sobrecargas y cortocircuitos y protección contra inversión de polaridad Conexión sin herramientas mediante técnica de enchufe directo para conductores de hilo rígido Ahorro de espacio en el armario eléctrico Conexión directa de actuadores multicanal en técnica de conexión de 1 hilo en el mínimo espacio Mayor densidad de empaquetado con 16 puntos de conexión en la carcasa de una regleta de bornes de 12 mm Técnica de conexión monofilar Número de salidas 16 Tensión nominal 24 V CC (-15 %/+20 %) Tipo de carga óhmica, inductiva, carga de lámpara

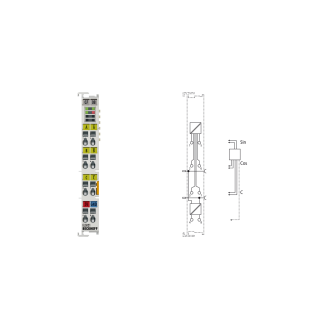

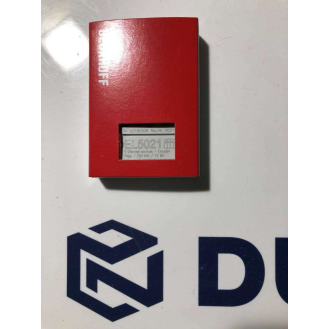

El terminal EtherCAT EL5021 se utiliza para la conexión directa de una sonda de medición o un encoder con salida de tensión diferencial sinusoidal de 1 VPP . Pueden evaluarse frecuencias de entrada de máx . 250 kHz . El valor actual del contador puede ponerse a cero (reset) o almacenarse por separado a través de la pista C del codificador, que también se denomina marca de referencia . La alimentación de 5 V del codificador se realiza directamente a través de los puntos de conexión de los terminales . El EL5021 dispone de detección de errores de amplitud y frecuencia de las señales de entrada. Funciones especiales: memorizar, bloquear, ajustar contador diagnóstico: error de frecuencia y error de amplitud de las señales de entrada medición de frecuencia integrada tensión de funcionamiento del codificador integrada de 5 V CC La señal de entrada analógica se procesa, interpola y pone a disposición como valor de recuento de 32 bits . El valor de recuento es una combinación del número de periodos enteros, máx . 24 bits, y el valor dentro de un período sinusoidal, con una resolución máxima de 13 bits . 13 bits . El EL5021 también proporciona una medición de frecuencia interna . También admite la lectura sincrónica del valor del encoder junto con otros datos de entrada en el sistema EtherCAT a través de los relojes distribuidos EtherCAT de alta precisión (DC) . El uso de perfiles de encóder permite vincular de forma sencilla y rápida los datos de proceso a las aplicaciones de control de movimiento. Datos técnicos EL5021 Tecnología Interfaz de encoder SinCos para señal diferencial 1 VPP Número de canales 1 Conexión de codificador 1 x A, B, C: entradas diferenciales 1 Vpp: A, A̅ (inv), B, B̅ (inv), C,C̅ (inv). Tensión de funcionamiento del codificador 5 V CC/máx . 0,5 A (generada a partir de los contactos de alimentación de 24 V CC) Contador máx . 24 bit (ajustable) Frecuencia de entrada 250 kHz @ 10 bit (frecuencia de muestreo 70 MHz) Relojes distribuidos sí Tensión nominal 24 V CC en el contacto de alimentación Consumo de corriente contactos de potencia típ . 50 mA + carga Resolución máx . 13 bits, 8192 pasos por periodo Aislamiento eléctrico 500 V (E-bus/potencial de campo) Consumo de corriente E-bus típ . 120 mA Características especiales latch, reset, cambio de sentido de contaje, reconocimiento de errores de amplitud y frecuencia, resolución de periodo dependiente de la frecuencia, contador de frecuencia máx . 24 bits Peso aprox . 55 g Temperatura de funcionamiento/almacenamiento 0...+55 °C/-25...+85 °C Humedad relativa 95 %, sin condensación Resistencia a vibraciones/choques conforme a EN 60068-2-6/EN 60068-2-27 Inmunidad/emisión CEM conforme a EN 61000-6-2/EN 61000-6-4 Grado de protección/posición de instalación IP20/variable Cableado enchufable para todos los terminales ESxxxx Homologaciones/marcas CE, UL, ATEX Marcado Ex II 3 G Ex nA IIC T4 Gc Datos técnicos Datos de la carcasa Hacia arriba Datos de la carcasa EL-12-8pin Forma de la carcasa compacta con LED de señalización Material policarbonato Dimensiones (An x Al x P) 12 mm x 100 mm x 68 mm Montaje en carril DIN de 35 mm, conforme a EN 60715 con cerradura Montaje lado a lado mediante doble ranura y conexión con llave Etiquetado de la serie BZxxx Cableado conductor rígido (e), conductor flexible (f) y virola (a): accionamiento por resorte mediante destornillador Sección de conexión s*: 0,08...2,5 mm², st*: 0,08...2,5 mm², f*: 0,14...1,5 mm². Sección de conexión AWG s*: AWG 28...14, st*: AWG 28...14, f*: AWG 26...16 Longitud de desaislado 8...9 mm Carga de corriente contactos de potencia Imax: 10 A *s: cable rígido; st: cable trenzado; f: con casquillo

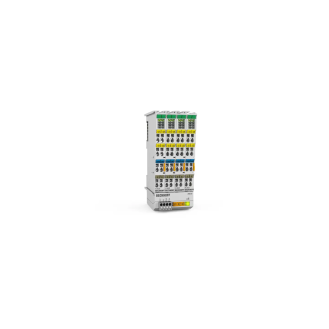

El terminal de entrada digital EL1819 adquiere las señales binarias de control de 24 V del nivel de proceso y las transmite, aisladas eléctricamente, a la unidad de automatización de nivel superior . El terminal EtherCAT dispone de 16 canales, cuyos estados de señal se indican mediante LED . Los contactos de alimentación se conectan a través . Con el EL1819, la tierra de referencia para todas las entradas es el contacto de alimentación de 0 V. Características especiales: especificación de entrada tipo 1/3 bajo retardo gracias al rápido filtro de entrada de 10 µs utilizable, por ejemplo, para sensores inductivos o capacitivos conexión sin herramientas mediante técnica de enchufe directo para conductores de hilo macizo Ahorro de espacio en el armario de distribución conexión directa de sensores multicanal en técnica de conexión de 1 hilo en el mínimo espacio mayor densidad de empaquetado con 16 puntos de conexión en la carcasa de una regleta de bornes de 12 mm Datos técnicos EL1819 Técnica de conexión de 1 hilo Especificación EN 61131-2, tipo 1/3 Número de entradas 16 Tensión nominal 24 V CC (-15 %/+20 %) Tensión de señal "0" -3...+5 V (EN 61131-2, tipo 1/3) Tensión de señal "1" 11...30 V (EN 61131-2, tipo 3) Corriente de entrada típ . 3 mA (EN 61131-2, tipo 3) Filtro de entrada típ . 10 µs Relojes distribuidos - Consumo de corriente contactos de potencia típ . 4 mA + carga Consumo de corriente E-bus típ . 100 mA Aislamiento eléctrico 500 V (E-bus/potencial de campo) Configuración sin ajuste de dirección o configuración Características especiales borne estándar con gran número de canales para bordes rápidos de 24 V DC, técnica de enchufe directo

El terminal de entrada digital EL1098 adquiere las señales binarias de control del nivel de proceso y las transmite, aisladas eléctricamente, a la unidad de automatización de nivel superior . Cada terminal EtherCAT tiene ocho canales que indican su estado de señal mediante diodos emisores de luz. Características especiales: conmutación a masa bajo retardo gracias al rápido filtro de entrada de 10 µs utilizable, por ejemplo, para sensores inductivos o capacitivos conexión directa de sensores multicanal mediante técnica de conexión de 1 hilo Datos técnicos EL1098, ES1098 Técnica de conexión 1-hilo Especificación conmutación a masa "0 18...30 V C.C., "1": 0...7 V DC, típ . 3 mA corriente de entrada Número de entradas 8 Tensión nominal 24 V CC (-15 %/+20 %) Tensión de señal "0" 18...30 V Tensión de señal "1" 0...7 V Corriente de entrada típ . 3 mA Filtro de entrada típ . 10 µs Relojes distribuidos - Consumo de corriente contactos de potencia típ . 25 mA Consumo de corriente E-bus típ . 90 mA Aislamiento eléctrico 500 V (E-bus/potencial de campo) Configuración sin ajuste de dirección o configuración Peso aprox . 50 g Temperatura de funcionamiento/almacenamiento 0...+55 °C/-25...+85 °C Humedad relativa 95 %, sin condensación Resistencia a vibraciones/choques conforme a EN 60068-2-6/EN 60068-2-27 Inmunidad/emisión CEM conforme a EN 61000-6-2/EN 61000-6-4 Grado de protección/posición de instalación IP20/ver documentación Cableado enchufable para todos los terminales ESxxxx Homologaciones/marcas CE, UL, ATEX, DNV GL Marcado Ex II 3 G Ex nA IIC T4 Gc Datos de la carcasa EL-12-8pin Forma de diseño carcasa de terminal compacta con LED de señalización

El terminal EtherCAT EL7201 ofrece un alto rendimiento servo en un diseño compacto. Ideal para tareas de posicionamiento dinámicas, asegura una seguridad óptima mediante la supervisión de parámetros críticos. Integración perfecta con tecnologías de control PC.

ZS1051-3000 | CANopen, conector D-sub, con resistencia de terminación integrada Conector D-sub de 9 polos para CANopen con resistencia de terminación integrada Datos técnicos Tamaño de instalación D-sub Tipo de conector hembra Tipo de contacto hembra Número de posiciones (cara) 9 polos Terminación del cable Abrazadera de jaula Sección máx . del cable AWG20 (0,5 mm²) Diámetro exterior máx . del cable 4,5...8,0 mm

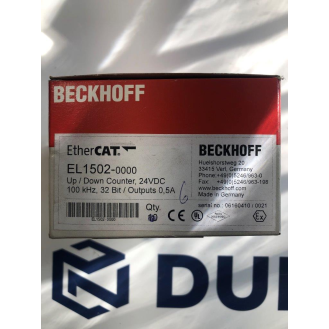

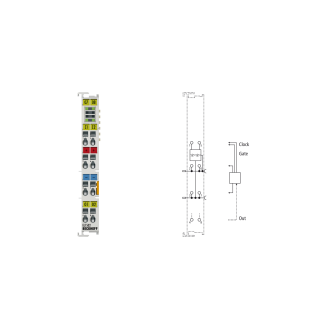

El terminal EtherCAT EL1502 es un contador arriba/abajo y transmite el valor del contador de forma aislada eléctricamente al dispositivo de automatización de nivel superior . Cuando se utiliza como contador arriba/abajo monocanal (32 bits), el impulso se establece a través de la entrada de reloj; la dirección de recuento se especifica a través de la entrada U/D . Además, la entrada también puede utilizarse como entrada de puerta para activar el contador . En el modo de 2 contadores, se dispone de dos contadores separados (entradas Clock y Clock1), que pueden parametrizarse como contadores ascendentes o descendentes . El estado de señal de las entradas y salidas se indica mediante diodos emisores de luz . Ambas salidas se conmutan en función del estado del contador, por lo que pueden utilizarse como señales de control rápido para dispositivos de campo . El dispositivo EL1502 soporta la función de relojes distribuidos . Esto significa que el contador puede leerse a intervalos constantes (precisión de CC << 1 µs) . Características especiales: adecuado para tareas de recuento rápido con frecuencias de recuento de hasta 100 kHz un contador ascendente y descendente o dos contadores ascendentes o descendentes separados funcionamiento sincronizado mediante relojes distribuidos tecnología XFC posible Tecnología de conexión 1 x contador ascendente/descendente, 2 x contador ascendente o descendente Especificación EN 61131-2, tipo 1, "0": < 5 V CC, "1": > 15 V CC, típ . 5 mA Número de contadores 1 ó 2 Tensión nominal 24 V CC (-15 %/+20 %) Tensión de señal "0" -3...+5 V (EN 61131-2, tipo 1) Tensión de señal "1" 15...30 V (EN 61131-2, tipo 1) Corriente de entrada típ . 5 mA (EN 61131-2, tipo 1) Frecuencia de conteo máx . 100 kHz

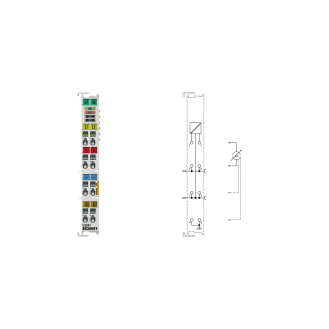

La función del terminal de entrada analógica EL3042 es suministrar alimentación a los transductores de medición situados en el campo y transmitir señales de medición analógicas con aislamiento eléctrico al dispositivo de automatización . La tensión para los sensores se suministra a los terminales a través de los contactos de potencia . Los contactos de potencia pueden alimentarse opcionalmente con tensión de funcionamiento de la forma estándar o a través de un terminal de alimentación (EL9xxx) con aislamiento eléctrico . La electrónica de entrada es independiente de la tensión de alimentación de los contactos de potencia . El contacto de potencia de 0 V es el potencial de referencia para las entradas . El terminal EtherCAT indica su estado de señal mediante diodos emisores de luz. Número de entradas 2 (single-ended) Alimentación a través del bus E Tecnología single-ended Tipo de señal single-ended Corriente de señal 0...20 mA Relojes distribuidos - Resistencia interna típ . 85 Ω Frecuencia límite del filtro de entrada 1 kHz Rigidez dieléctrica máx . 30 V Tiempo de conversión 0,625 ms por defecto, configurable, múltiplex Resolución 12 bit (presentación 16 bit incl . signo) Error de medición < ±0,3 % (relativo al valor final de escala) Aislamiento eléctrico 500 V (bus E/tensión de señal) Consumo de corriente contactos de potencia - Consumo de corriente bus E típ . 130 mA Ancho de bit en las entradas de imagen de proceso 8 byte Características especiales imagen de proceso estándar y compacta, filtros FIR/IIR activables, supervisión de valores límite Peso aprox . 60 g Temperatura de funcionamiento/almacenamiento -25...+60 °C/-40...+85 °C Humedad relativa 95 %, sin condensación Resistencia a vibraciones/choques

El terminal de salida digital EL2004 conecta las señales binarias de control de 24 V CC del dispositivo de automatización a los actuadores en el nivel de proceso con aislamiento eléctrico . El terminal EtherCAT contiene cuatro canales que indican su estado de señal mediante diodos emisores de luz. Características especiales: Posibilidad de conexión de diferentes tipos de carga (óhmica, inductiva, carga de lámpara) Corriente de salida máx . 0,5 A por canal Salidas a prueba de cortocircuitos y protección contra inversión de polaridad Técnica de conexión 2 hilos Número de salidas 4 Tensión nominal 24 V CC (-15 %/+20 %) Tipo de carga óhmica, inductiva, carga de lámpara Relojes distribuidos - Corriente de salida máx . 0,5 A (a prueba de cortocircuitos) por canal Corriente de cortocircuito típ . < 2 A Protección contra tensión inversa sí Energía de ruptura < 150 mJ/canal Tiempos de conmutación típ . TON: 60 µs, típ . TOFF: 300 µs Consumo de corriente E-bus típ . 100 mA Aislamiento eléctrico 500 V (E-bus/potencial de campo) Consumo de corriente contactos de potencia típ . 15 mA + carga Ancho de bit en la imagen de proceso 4 salidas Configuración sin ajuste de dirección o configuración Peso aprox . 55 g Temperatura de funcionamiento/almacenamiento -25...+60 °C/-40...+85 °C Humedad relativa 95 %, sin condensación Resistencia a vibraciones/choques conforme a EN 60068-2-6/EN 60068-2-27 Inmunidad/emisión CEM conforme a EN 61000-6-2/EN 61000-6-4 Tipo de protección/posición de instalación IP20/variable Cableado enchufable para todos los terminales ESxxxx Homologaciones/marcas CE, UL, ATEX, DNV GL Marcado Ex II 3 G Ex nA IIC T4 Gc

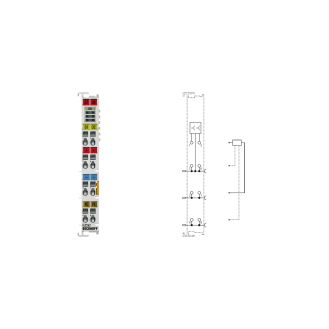

El borne de salida EL2652 dispone de dos relés con un contacto inversor cada uno, que pueden utilizarse universalmente para la conmutación de consumidores de tensión de red de 230 V CA o 300 V CC . El EL2652 dispone de contactos libres de potencial . El estado de la señal del terminal EtherCAT se indica mediante diodos luminosos. Características especiales: Salida de relé 2x contactos conmutados Posibilidad de conmutación inversa Conexión de diferentes tipos de carga (óhmica, inductiva, carga de lámpara) libre de potencial sin contactos de potencia Tecnología de conexión salida de relé Número de salidas 2 x conmutación Tensión de conmutación máx . 250 V AC, 300 V DC Tensión nominal 230 V AC (tensión de conmutación máx . 250 V AC/300 V DC) Tipo de carga óhmica, inductiva, carga de lámpara Relojes distribuidos - Corriente de conmutación óhmica 3 A CA/CC (a 30 V CC), 1 A CA/CC (a 40 V CC), 0,15 A CC (a 300 V CC), para UL: 1 A, máx . 230 V CA Carga mínima admisible 100 mA a 12 V Consumo de corriente E-bus 180 mA Aislamiento eléctrico 1,5 kV (bus E/potencial de campo); sobretensión nominal 2,5 kV, categoría de sobretensión III Consumo de corriente contactos de potencia - Frecuencia de conmutación máx . 6/min . (con carga nominal) Ciclos de funcionamiento mecánicos (mín.) 5 x 106 Ciclos de funcionamiento eléctricos (mín.) 1 x 106 (carga óhmica 1 A/250 V CA) Características especiales conmutación inversa realizable Peso aprox . 55 g Temperatura de funcionamiento/almacenamiento 0...+55 °C/-25...+85 °C Humedad relativa 95 %, sin condensación Resistencia a vibraciones/choques según EN 60068-2-6/EN 60068-2-27 Inmunidad/emisión CEM conforme a EN 61000-6-2/EN 61000-6-4
