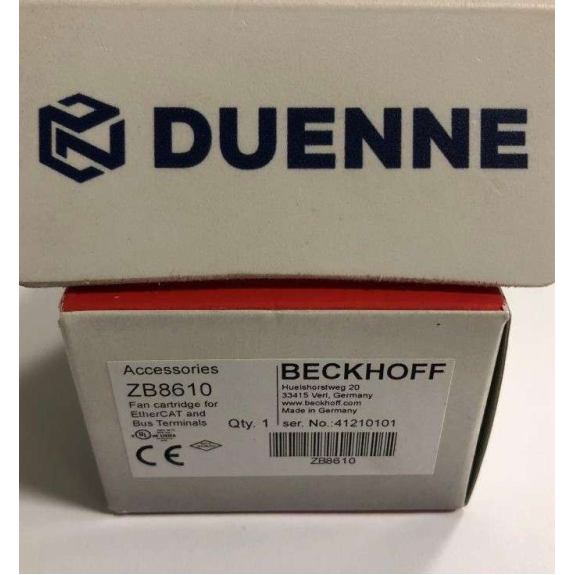

ZB8610 | Cartucho de ventilador para EtherCAT y terminales de bus
181,50 €Con IVA
Cantidad
Pago seguro
Transferencia
Información de envío
5 artículos en stock
Gastos de envío a partir de:36,30 €Con IVA
Envío Standard entre el 29/11 y el 01/12
Vendido y enviado por
Marca: Beckhoff
El cartucho de ventilador ZB8610 se utiliza para la ventilación forzada dentro de la carcasa del terminal y garantiza una mejor disipación del calor de la carcasa .
Amplía el rango de funcionamiento térmico de los terminales EtherCAT (ELxxxx) y los terminales de bus (KLxxxx) y ofrece una amplia gama de nuevas opciones de aplicación .

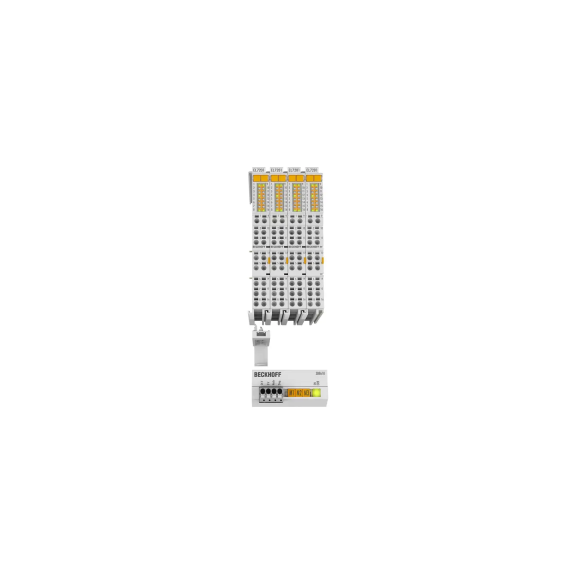

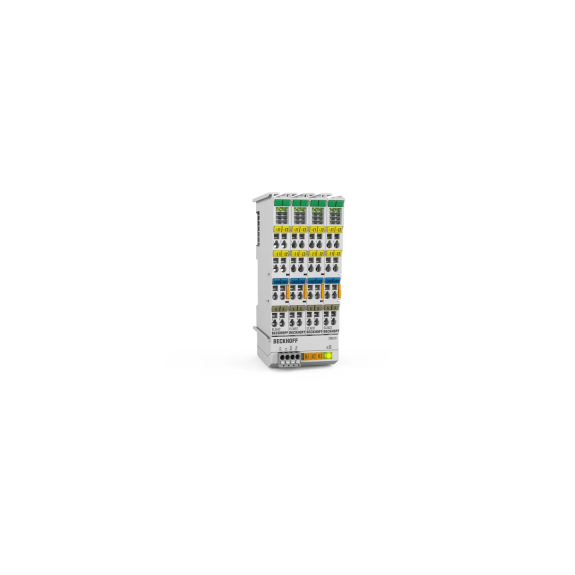

El cartucho se instala en la parte inferior del segmento del terminal y cubre una anchura de cuatro terminales estándar (4 x 12 mm) .

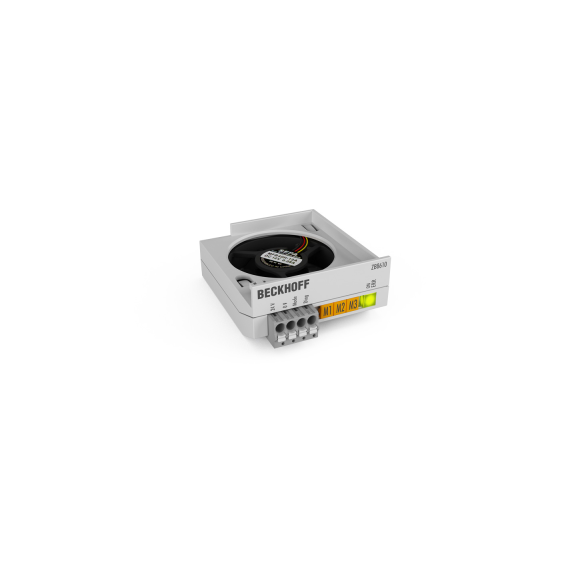

Consta del ventilador, una placa de instalación, una regleta de terminales (24 V CC, 0 V CC, diag, modo) y un soporte para la fijación en diferentes carcasas de terminales. El ventilador puede funcionar en tres modos diferentes: 1 .
1 .
Control en función de la demanda mediante un sensor de temperatura integrado (por defecto, sólo requiere alimentación eléctrica) 2 .
Funcionamiento continuo a plena carga (además de la fuente de alimentación se aplica una señal alta en la patilla mode). 3 .
Frecuencia controlada por una frecuencia aplicada externamente (1 a 9 Hz) en el pin de modo, que se convierte internamente en pasos de 2700 rpm a máx .
~5500 rpm .
Se puede utilizar un terminal de salida digital como fuente externa .
La medición de la temperatura del terminal interno, que está integrada en TwinCAT, se utiliza como referencia para el control de velocidad del ventilador a través de la frecuencia. Una aplicación típica del cartucho de ventilador es la ampliación del rango de rendimiento de los terminales mediante refrigeración forzada .
Esto permite que el terminal servo EtherCAT EL7201 funcione con una corriente de salida más alta, por ejemplo (Irms = 4,5 A en lugar de 2,8 A), de modo que el rendimiento está a la par con el EL7211, con la ventaja de ocupar un 50% menos de espacio. Otra aplicación es la ampliación del rango de temperatura de funcionamiento de los terminales .
En función de las especificaciones técnicas, el cartucho del ventilador permite que los terminales funcionen a temperaturas de hasta 70 °C .
La información específica exacta de los terminales para esta aplicación se puede encontrar en la documentación de los terminales respectivos. Datos técnicos ZB8610 Número de canales 1 ventilador Tensión nominal 24 V CC (-15 %/+20 %) Modos de funcionamiento controlado por temperatura, velocidad máxima, controlado por frecuencia Frecuencia de rotación ventilador ajustable en 9 pasos mediante frecuencia (1...9 Hz), máx .
~5500 rpm Diagnóstico avería ventilador Vida útil típ .
MTBF = 280.000 h a 20 °C Temperatura de funcionamiento/almacenamiento -25...+70 °C/-40...+85 °C Humedad relativa 95 %, sin condensación Dimensiones (An x Al x P) 47 mm x 22 mm x 55 mm Peso 32 g (soporte incluido) Resistencia a vibraciones/choques conforme a EN 60068-2-6/EN 60068-2-27 Inmunidad/emisión CEM conforme a EN 61000-6-2/EN 61000-6-4 Grado de protección/posición de instalación IP20/ver documentación Homologaciones/marcas CE, UL Características especiales mayor rendimiento y rango de temperatura ampliado para varios terminales
Amplía el rango de funcionamiento térmico de los terminales EtherCAT (ELxxxx) y los terminales de bus (KLxxxx) y ofrece una amplia gama de nuevas opciones de aplicación .
El cartucho se instala en la parte inferior del segmento del terminal y cubre una anchura de cuatro terminales estándar (4 x 12 mm) .
Consta del ventilador, una placa de instalación, una regleta de terminales (24 V CC, 0 V CC, diag, modo) y un soporte para la fijación en diferentes carcasas de terminales. El ventilador puede funcionar en tres modos diferentes: 1 .
1 .
Control en función de la demanda mediante un sensor de temperatura integrado (por defecto, sólo requiere alimentación eléctrica) 2 .
Funcionamiento continuo a plena carga (además de la fuente de alimentación se aplica una señal alta en la patilla mode). 3 .
Frecuencia controlada por una frecuencia aplicada externamente (1 a 9 Hz) en el pin de modo, que se convierte internamente en pasos de 2700 rpm a máx .
~5500 rpm .
Se puede utilizar un terminal de salida digital como fuente externa .
La medición de la temperatura del terminal interno, que está integrada en TwinCAT, se utiliza como referencia para el control de velocidad del ventilador a través de la frecuencia. Una aplicación típica del cartucho de ventilador es la ampliación del rango de rendimiento de los terminales mediante refrigeración forzada .
Esto permite que el terminal servo EtherCAT EL7201 funcione con una corriente de salida más alta, por ejemplo (Irms = 4,5 A en lugar de 2,8 A), de modo que el rendimiento está a la par con el EL7211, con la ventaja de ocupar un 50% menos de espacio. Otra aplicación es la ampliación del rango de temperatura de funcionamiento de los terminales .
En función de las especificaciones técnicas, el cartucho del ventilador permite que los terminales funcionen a temperaturas de hasta 70 °C .
La información específica exacta de los terminales para esta aplicación se puede encontrar en la documentación de los terminales respectivos. Datos técnicos ZB8610 Número de canales 1 ventilador Tensión nominal 24 V CC (-15 %/+20 %) Modos de funcionamiento controlado por temperatura, velocidad máxima, controlado por frecuencia Frecuencia de rotación ventilador ajustable en 9 pasos mediante frecuencia (1...9 Hz), máx .
~5500 rpm Diagnóstico avería ventilador Vida útil típ .
MTBF = 280.000 h a 20 °C Temperatura de funcionamiento/almacenamiento -25...+70 °C/-40...+85 °C Humedad relativa 95 %, sin condensación Dimensiones (An x Al x P) 47 mm x 22 mm x 55 mm Peso 32 g (soporte incluido) Resistencia a vibraciones/choques conforme a EN 60068-2-6/EN 60068-2-27 Inmunidad/emisión CEM conforme a EN 61000-6-2/EN 61000-6-4 Grado de protección/posición de instalación IP20/ver documentación Homologaciones/marcas CE, UL Características especiales mayor rendimiento y rango de temperatura ampliado para varios terminales
