Sistema de apriete

estaciones de fijación múltiple K20; Precisión de repetición 0,005 mm; sin endurecer, acero; bajo pedido, se pueden crear orificios de montaje en la placa de base según especificaciones.; la estación de fijación está equipada con 1 conexión: 1 abertura hidráulica.; Esquemas de montaje, otros tamaños, así como estaciones de fijación especialmente adaptadas a su máquina, disponibles bajo pedido . Vorteil: baja altura total de solo 46 mm

Las estaciones de fijación ATORN K 10.2 ofrecen precisión de 0,005 mm y altura de 36 mm. Compatibles con ranuras de mesa de 63, 100 y 125 mm, ideales para fijaciones rápidas y precisas.

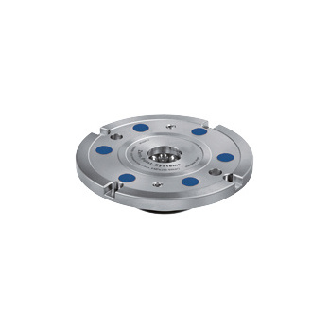

módulo de fijación de montaje K10.2 y K20 Anwendung: El sistema de fijación por punto cero para una fijación en un tiempo óptimo, en mecanizado con y sin virutas en cualquier campo, como los sectores de los alimentos, los medicamentos y los productos químicos.; tapa y pistón templados; precisión de repetición 0,005 mm Hinweis: Los módulos de fijación integrados tienen altas fuerzas de sujeción, avance y bloqueo en dimensiones de instalación muy pequeñas; solo se requiere presión hidráulica para aflojar (mín.: 50 bar/máx.: 60 bar) . Los módulos quedan inmovilizados mecánicamente una vez fijados . La ventaja que ofrece es que no interfiere con los conductos y no existe riesgo de fugas . Disponible bajo pedido: - Diagramas de montaje - Soluciones de automatización - También disponible en versión brida individual

estaciones de fijación múltiple K10.2; Precisión de repetición 0,005 mm; sin endurecer, acero; Los sistemas de fijación ya están provistos de orificios de montaje (para las ranuras de mesa más comunes de 63, 100 y 125 mm) y de ayudas de posicionamiento . Las estaciones de fijación están listas para su inmediata puesta en marcha . Las conexiones ya están atornilladas.; la estación de fijación con purga tiene 2 conexiones: 1 x abierta hidráulicamente, 1 x neumática de purga; la estación de fijación es adecuada para ranuras de mesa de 63, 100 y 125 mm Vorteil: baja altura total de solo 36 mm Hinweis: esquemas de montaje, otros tamaños, así como estaciones de fijación especialmente adaptadas a su máquina, disponibles bajo pedido.

módulo de fijación de montaje K10.2 y K20 Anwendung: El sistema de fijación por punto cero para una fijación en un tiempo óptimo, en mecanizado con y sin virutas en cualquier campo, como los sectores de los alimentos, los medicamentos y los productos químicos.; tapa y pistón templados; precisión de repetición 0,005 mm Hinweis: Los módulos de fijación integrados tienen altas fuerzas de sujeción, avance y bloqueo en dimensiones de instalación muy pequeñas; solo se requiere presión hidráulica para aflojar (mín.: 50 bar/máx.: 60 bar) . Los módulos quedan inmovilizados mecánicamente una vez fijados . La ventaja que ofrece es que no interfiere con los conductos y no existe riesgo de fugas . Disponible bajo pedido: - Diagramas de montaje - Soluciones de automatización - También disponible en versión brida individual

estaciones de fijación múltiple K10.2; Precisión de repetición 0,005 mm; sin endurecer, acero; Los sistemas de fijación ya están provistos de orificios de montaje (para las ranuras de mesa más comunes de 63, 100 y 125 mm) y de ayudas de posicionamiento . Las estaciones de fijación están listas para su inmediata puesta en marcha . Las conexiones ya están atornilladas.; la estación de fijación con purga tiene 2 conexiones: 1 x abierta hidráulicamente, 1 x neumática de purga; la estación de fijación es adecuada para ranuras de mesa de 63, 100 y 125 mm Vorteil: baja altura total de solo 36 mm Hinweis: esquemas de montaje, otros tamaños, así como estaciones de fijación especialmente adaptadas a su máquina, disponibles bajo pedido.

El módulo de fijación ATORN Tipo K20 ofrece una fijación óptima con una precisión de 0,005 mm. Ideal para mecanizado en alimentación, medicina y química, requiere presión hidráulica de 50-60 bar para aflojar.
