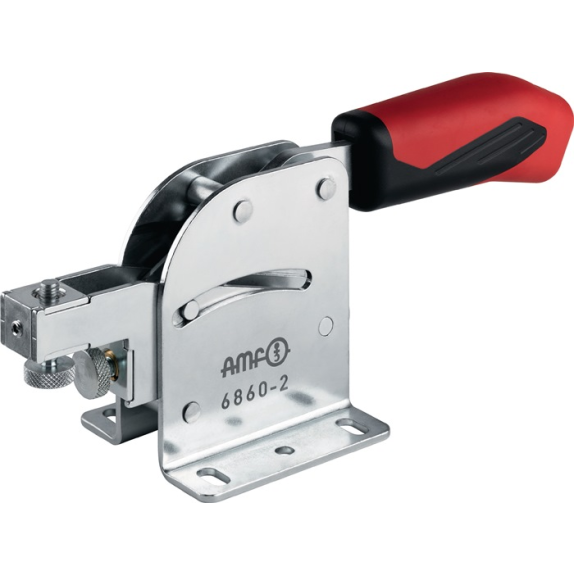

Kombispanner Nr.6860 Gr.2

Waagrechtspanner Nr.6832 Gr.1 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 13-14,5mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: 8mm· L1: 120mm· F1: 0,8kN· Gesamthöhe: 42mm· L: -mm· O: 5mm· a*: 90°· Bauart: senkrechter Fuß· F: 8mm· P: 34mm· K: 5,5mm· A: 5mm· HW max.: 15mm· H1: 43mm· H2: 49mm· M1: 24,5mm· I: 10mm· F2: 1,1kN· B: 42mm· E: 18,5mm· M: 23,5-25,5mm· H: 31,5mm· N: 18mm· Gesamtlänge: 119mm· D1: -mm

Waagrechtspanner Nr.6830 Gr.2 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 26mm· D: 5,6mm· Andrückschraube: M6 x 35· HW min.: -1,5mm· L1: 162mm· F1: 1kN· Gesamthöhe: 44mm· L: 12,7mm· a*: 90°· Bauart: waagrechter Fuß· F: 16mm· P: 38mm· K: 6mm· A: 6mm· HW max.: 5mm· H1: 45mm· H2: 68mm· M1: 28,5mm· I: 13,2mm· F2: 1,2kN· B: 64mm· E: 32mm· M: 19,5-29,5mm· H: 24mm· N: 42mm· Gesamtlänge: 162mm· D1: 5,5mm

Waagrechtspanner Nr.6832 Gr.2 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 26mm· D: 5,6mm· Andrückschraube: M6 x 35· HW min.: 15mm· L1: 164mm· F1: 1kN· Gesamthöhe: 59mm· L: 12,7mm· O: 5mm· a*: 90°· Bauart: senkrechter Fuß· F: 16mm· P: 38mm· K: 6mm· A: 6mm· HW max.: 22mm· H1: 61mm· H2: 68mm· M1: 34mm· I: 13,2mm· F2: 1,2kN· B: 64mm· E: 32mm· M: 29,5-34mm· H: 40mm· N: 21mm· Gesamtlänge: 162mm· D1: 5,6mm

Senkrechtspanner Nr.6800 Gr.2 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 20mm· D: 5,5mm· a: 105°· L2: 89mm· HW min.: -3mm· L1: 78mm· F1: 0,8kN· L: 12,5mm· a*: 60°· F: 11mm· P: 32mm· K: 6mm· A: 6mm· HW max.: 4,5mm· H1: 139,5mm· M1: 27mm· Bohrungs-Ø: 5,5 mm· I: 12mm· F2: 1,2kN· B: 52mm· E: 25mm· M: 23-31mm· H: 23mm· N: 43mm· Spannweite: 25 mm

Waagrechtspanner Nr.6830NI Gr.0 waagrechter Fuß AMF VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr . 6890NI · auch für die Lebensmittelindustrie geeignetWeitere technische Eigenschaften:· A: 4mm· C: 11,5-15,5mm· D: 4,6mm· Andrückschraube: M4 x 25· HW min.: -5mm· L1: 79mm· HW max.: 0,6mm· H1: 23mm· F1: 0,25kN· H2: 34mm· L: -mm· M1: -· a*: 90°· Material: Edelstahl· Bauart: waagrechter Fuß· I: 7,5mm· F2: 0,4kN· F: 5mm· B: 28mm· P: 25,5mm· K: 6,25mm· E: 9mm· M: 16mm· H: 14,5mm· N: 25mm· D1: -mm

Waagrechtspanner Nr.6833 Gr.3 Winkelfuß AMF mit WinkelfußWeitere technische Eigenschaften:· A: 8mm· C: 24mm· D: 6,8mm· a: 90°· Andrückschraube: M8 x 45· L1: 206mm· H1: 86,5mm· F1: 1,8kN· H2: 86mm· Gesamthöhe: 86mm· Bauart: Winkelfuß· I: 15mm· F2: 2,5kN· F: 6,5mm· B: 59mm· P: 38mm· K: 7mm· E: 37mm· M: 28,5mm· H: 70mm· N: 42,5mm· Gesamtlänge: 206mm

Schubstangenspanner Nr.6840 Gr.1 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 8mm· L2: 16mm· M2: M12x1,5mm· HW min.: 12mm· L1: 91mm· HW max.: 20mm· H1: 45,5mm· F1: 1kN· B max.: 37,5mm· F2: 1kN· B min.: 17,5mm· L3: 74mm· E: 20mm· N: 18mm

Verschlussspanner Nr.6848V Gr.3 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 19mm· D: 6,5mm· E max.: 36mm· G: 25mm· L1: 125mm· E min.: 7mm· H1: 70mm· H2: 136mm· Armlänge: 125 mm· B max.: 64mm· Bohrungs-Ø: 6,5mm· F: 14mm· B min.: 34,5mm· P: 35mm· K: 8mm· M: 24,5-32,0mm· H: 6mm· N: 48mm· D1: 6mm

Waagrechtspanner Nr.6832 Gr.4 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 41mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: 17,5mm· L1: 287mm· F1: 2kN· Gesamthöhe: 96mm· L: 20,5mm· O: 8mm· a*: 90°· Bauart: senkrechter Fuß· F: 27mm· P: 57mm· K: 8mm· A: 10mm· HW max.: 46mm· H1: 97mm· H2: 115mm· M1: 59mm· I: 20mm· F2: 3kN· B: 113mm· E: 63mm· M: 52-59mm· H: 66,5mm· N: 34mm· Gesamtlänge: 281mm· D1: 8,5mm

Schubstangenspanner Nr.6842 Gr.3 schwer,Druck-/Zugspanner AMF schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter AndrückschraubeWeitere technische Eigenschaften:· A: 12mm· C: 41mm· D: 6,5mm· M max.: 44mm· M min.: 36mm· L1: 139mm· H1: 116mm· F1: 4kN· Gesamthöhe: 115mm· B max.: 72mm· Bohrungs-Ø: 6,5 mm· F2: 4kN· B min.: 40mm· P: 95mm· Eigenschaft: schwer, Druck-/Zugspanner· K: 28mm· E: 30mm· H: 30mm· N: 60mm· Gesamtlänge: 140mm

Senkrechtspanner Nr.6802 Gr.5 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 14mm· C: 45mm· D: 8,5mm· a: 115°· L1: 195mm· H1: 301mm· F1: 3kN· L: 26,5-31,5mm· O: 10mm· Bohrungs-Ø: 8,5 mm· a*: 60°· I: 25mm· F2: 5kN· F: 35mm· B: 140mm· P: 65mm· K: 9,5mm· E: 72mm· H: 77mm· Spannweite: 72 mm

Schubstangenspanner Nr.6841 Gr.5 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 16mm· D: 8,5mm· M max.: 46mm· M min.: 29mm· L2: 25mm· M2: M24x1,5mm· L1: 171,5mm· H1: 129,5mm· F1: 4,5kN· Gesamthöhe: 126mm· B max.: 81,5mm· Bohrungs-Ø: 8,5 mm· F2: 4,5kN· B min.: 41,5mm· P: 35mm· K: 15,5mm· E: 50mm· H: 30mm· N: 65mm· Gesamtlänge: 171,5mm

Senkrechtspanner Nr.6802 Gr.6 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 14mm· C: 50,5mm· D: 13mm· a: 140°· L1: 231mm· H1: 369mm· F1: 3,4kN· L: -mm· O: 10mm· Bohrungs-Ø: 13 mm· a*: 60°· I: 30mm· F2: 5,5kN· F: 28mm· B: 165mm· P: 90mm· K: 24,5mm· E: 89mm· H: 117mm· Spannweite: 89 mm

Maschinentischspanner Spann-H.200mm A.100mm Schienen-Q.19,5x9,5mm BESSEY Gleitbügel und Schiene aus glanzverzinktem Vergütungsstahl · Spannhebel kunststoffbeschichtet · der Spanner wird mit Hilfe eines T-Nutensteines und einer Innensechskantschraube auf dem Maschinentisch befestigt (nicht im Lieferumfang enthalten)
