Waagrechtspanner Nr.6830NI Gr.2 waagrechter Fuß

Waagrechtspanner Nr.6832 Gr.1 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 13-14,5mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: 8mm· L1: 120mm· F1: 0,8kN· Gesamthöhe: 42mm· L: -mm· O: 5mm· a*: 90°· Bauart: senkrechter Fuß· F: 8mm· P: 34mm· K: 5,5mm· A: 5mm· HW max.: 15mm· H1: 43mm· H2: 49mm· M1: 24,5mm· I: 10mm· F2: 1,1kN· B: 42mm· E: 18,5mm· M: 23,5-25,5mm· H: 31,5mm· N: 18mm· Gesamtlänge: 119mm· D1: -mm

Waagrechtspanner Nr.6830 Gr.2 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 26mm· D: 5,6mm· Andrückschraube: M6 x 35· HW min.: -1,5mm· L1: 162mm· F1: 1kN· Gesamthöhe: 44mm· L: 12,7mm· a*: 90°· Bauart: waagrechter Fuß· F: 16mm· P: 38mm· K: 6mm· A: 6mm· HW max.: 5mm· H1: 45mm· H2: 68mm· M1: 28,5mm· I: 13,2mm· F2: 1,2kN· B: 64mm· E: 32mm· M: 19,5-29,5mm· H: 24mm· N: 42mm· Gesamtlänge: 162mm· D1: 5,5mm

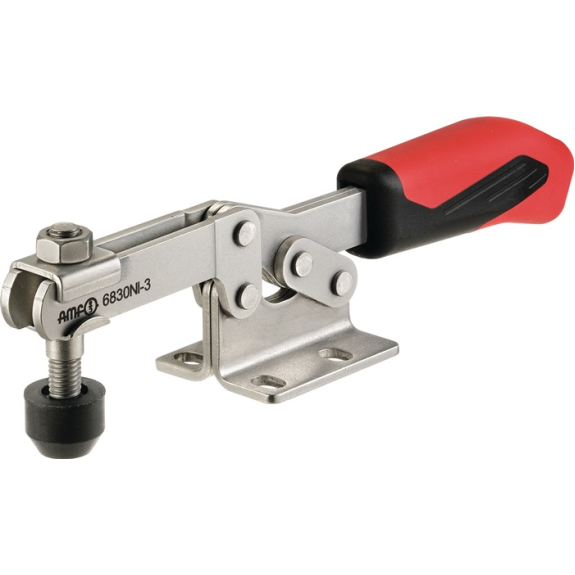

Waagrechtspanner Nr.6830NI Gr.0 waagrechter Fuß AMF VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr . 6890NI · auch für die Lebensmittelindustrie geeignetWeitere technische Eigenschaften:· A: 4mm· C: 11,5-15,5mm· D: 4,6mm· Andrückschraube: M4 x 25· HW min.: -5mm· L1: 79mm· HW max.: 0,6mm· H1: 23mm· F1: 0,25kN· H2: 34mm· L: -mm· M1: -· a*: 90°· Material: Edelstahl· Bauart: waagrechter Fuß· I: 7,5mm· F2: 0,4kN· F: 5mm· B: 28mm· P: 25,5mm· K: 6,25mm· E: 9mm· M: 16mm· H: 14,5mm· N: 25mm· D1: -mm

Schubstangenspanner Nr.6840 Gr.1 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 8mm· L2: 16mm· M2: M12x1,5mm· HW min.: 12mm· L1: 91mm· HW max.: 20mm· H1: 45,5mm· F1: 1kN· B max.: 37,5mm· F2: 1kN· B min.: 17,5mm· L3: 74mm· E: 20mm· N: 18mm

Verschlussspanner Nr.6848V Gr.3 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 19mm· D: 6,5mm· E max.: 36mm· G: 25mm· L1: 125mm· E min.: 7mm· H1: 70mm· H2: 136mm· Armlänge: 125 mm· B max.: 64mm· Bohrungs-Ø: 6,5mm· F: 14mm· B min.: 34,5mm· P: 35mm· K: 8mm· M: 24,5-32,0mm· H: 6mm· N: 48mm· D1: 6mm

Waagrechtspanner Nr.6832 Gr.4 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 41mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: 17,5mm· L1: 287mm· F1: 2kN· Gesamthöhe: 96mm· L: 20,5mm· O: 8mm· a*: 90°· Bauart: senkrechter Fuß· F: 27mm· P: 57mm· K: 8mm· A: 10mm· HW max.: 46mm· H1: 97mm· H2: 115mm· M1: 59mm· I: 20mm· F2: 3kN· B: 113mm· E: 63mm· M: 52-59mm· H: 66,5mm· N: 34mm· Gesamtlänge: 281mm· D1: 8,5mm

Schubstangenspanner Nr.6842 Gr.3 schwer,Druck-/Zugspanner AMF schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter AndrückschraubeWeitere technische Eigenschaften:· A: 12mm· C: 41mm· D: 6,5mm· M max.: 44mm· M min.: 36mm· L1: 139mm· H1: 116mm· F1: 4kN· Gesamthöhe: 115mm· B max.: 72mm· Bohrungs-Ø: 6,5 mm· F2: 4kN· B min.: 40mm· P: 95mm· Eigenschaft: schwer, Druck-/Zugspanner· K: 28mm· E: 30mm· H: 30mm· N: 60mm· Gesamtlänge: 140mm

Schubstangenspanner Nr.6841 Gr.5 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 16mm· D: 8,5mm· M max.: 46mm· M min.: 29mm· L2: 25mm· M2: M24x1,5mm· L1: 171,5mm· H1: 129,5mm· F1: 4,5kN· Gesamthöhe: 126mm· B max.: 81,5mm· Bohrungs-Ø: 8,5 mm· F2: 4,5kN· B min.: 41,5mm· P: 35mm· K: 15,5mm· E: 50mm· H: 30mm· N: 65mm· Gesamtlänge: 171,5mm

Kombispanner Nr.6860 Gr.2 AMF mit waagrechtem Fuß · verzinkt und passiviert · Niet aus rostfreiem Stahl · Lagerbuchsen einsatzgehärtet · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher KomponenteWeitere technische Eigenschaften:· A: 19,5mm· C: 50mm· D: 6,5mm· HW2 max.: 24mm· G: 28mm· H1: 94mm· F1: 2kN· H2: 87mm· L: 219mm· Material: verzinkt· I: 16mm· F2: 2kN· F: 9mm· B: 56mm· P: 75mm· HW1 min.: 30mm· K: 12,5mm· HW2 min.: 14mm· E: 32mm· M: 48,5-61,5mm· HW1 max.: 40mm· H: 46mm· N: 75mm

Maschinentischspanner Spann-H.200mm A.100mm Schienen-Q.19,5x9,5mm BESSEY Gleitbügel und Schiene aus glanzverzinktem Vergütungsstahl · Spannhebel kunststoffbeschichtet · der Spanner wird mit Hilfe eines T-Nutensteines und einer Innensechskantschraube auf dem Maschinentisch befestigt (nicht im Lieferumfang enthalten)

Waagrechtspanner STC-HH20 Gr.20 waagrechte Grundpl.BESSEY automatische stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleicher Spannkraft · regulierbare Spannkraft durch Einstellung der Stellschraube im Gelenk · abnehmbare Schutzkappe an der Druckplatte · Lochmuster der Grundplatte für mm und inch passend · 2-Komponenten KunststoffgriffWeitere technische Eigenschaften:· A: 10mm· C: 13mm· L1: 167mm· H1: 25mm· F1: 1,1kN· Bauart: waagrechte Grundplatte· I: 10mm· B: 45mm· P: 45mm· E: 20mm· M: 26-31,75mm· N: 42mm

Waagrechtspanner STC-HH50 Gr.50 waagrechte Grundpl.BESSEY automatische stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleicher Spannkraft · regulierbare Spannkraft durch Einstellung der Stellschraube im Gelenk · abnehmbare Schutzkappe an der Druckplatte · Lochmuster der Grundplatte für mm und inch passend · 2-Komponenten KunststoffgriffWeitere technische Eigenschaften:· A: 13mm· C: 25,4mm· L1: 217mm· H1: 27mm· F1: 2,5kN· Bauart: waagrechte Grundplatte· I: 14mm· B: 77mm· P: 53mm· E: 40mm· M: 33-48mm· N: 60mm

Senkrechtspanner STC-VH Gr.50 waagrechter Fuß BESSEY automatische, stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleicher Spannkraft · regulierbare Spannkraft durch Einstellung der Stellschraube im Gelenk · abnehmbare Schutzkappe an der Druckplatte · Lochmuster der Grundplatte für mm und inch passend · 2-Komponenten KunststoffgriffWeitere technische Eigenschaften:· Breite: 13,25mm· Länge: 116mm· Gewicht: 0,43kg· H1: 162mm· F1: 2,5kN· Höhe: 13,25mm· Spannweite:

Kombispanner Nr.6860 Gr.1 AMF mit waagrechtem Fuß · verzinkt und passiviert · Niet aus rostfreiem Stahl · Lagerbuchsen einsatzgehärtet · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher KomponenteWeitere technische Eigenschaften:· A: 17mm· C: 40mm· D: 5,5mm· HW2 max.: 10mm· G: 22mm· H1: 74mm· F1: 1kN· H2: 62mm· L: 150mm· Material: verzinkt· I: 12mm· F2: 1kN· F: 0,5mm· B: 33mm· P: 55mm· HW1 min.: 25mm· K: 7,5mm· HW2 min.: 5mm· E: 15mm· M: 34,5-39,5mm· HW1 max.: 32mm· H: 36mm· N: 53mm
