Kombispanner Nr.6860 Gr.1

Waagrechtspanner Nr.6832 Gr.1 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 13-14,5mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: 8mm· L1: 120mm· F1: 0,8kN· Gesamthöhe: 42mm· L: -mm· O: 5mm· a*: 90°· Bauart: senkrechter Fuß· F: 8mm· P: 34mm· K: 5,5mm· A: 5mm· HW max.: 15mm· H1: 43mm· H2: 49mm· M1: 24,5mm· I: 10mm· F2: 1,1kN· B: 42mm· E: 18,5mm· M: 23,5-25,5mm· H: 31,5mm· N: 18mm· Gesamtlänge: 119mm· D1: -mm

Waagrechtspanner Nr.6832 Gr.2 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 26mm· D: 5,6mm· Andrückschraube: M6 x 35· HW min.: 15mm· L1: 164mm· F1: 1kN· Gesamthöhe: 59mm· L: 12,7mm· O: 5mm· a*: 90°· Bauart: senkrechter Fuß· F: 16mm· P: 38mm· K: 6mm· A: 6mm· HW max.: 22mm· H1: 61mm· H2: 68mm· M1: 34mm· I: 13,2mm· F2: 1,2kN· B: 64mm· E: 32mm· M: 29,5-34mm· H: 40mm· N: 21mm· Gesamtlänge: 162mm· D1: 5,6mm

Senkrechtspanner Nr.6800 Gr.2 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 20mm· D: 5,5mm· a: 105°· L2: 89mm· HW min.: -3mm· L1: 78mm· F1: 0,8kN· L: 12,5mm· a*: 60°· F: 11mm· P: 32mm· K: 6mm· A: 6mm· HW max.: 4,5mm· H1: 139,5mm· M1: 27mm· Bohrungs-Ø: 5,5 mm· I: 12mm· F2: 1,2kN· B: 52mm· E: 25mm· M: 23-31mm· H: 23mm· N: 43mm· Spannweite: 25 mm

Verschlussspanner Nr.6848V Gr.3 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 19mm· D: 6,5mm· E max.: 36mm· G: 25mm· L1: 125mm· E min.: 7mm· H1: 70mm· H2: 136mm· Armlänge: 125 mm· B max.: 64mm· Bohrungs-Ø: 6,5mm· F: 14mm· B min.: 34,5mm· P: 35mm· K: 8mm· M: 24,5-32,0mm· H: 6mm· N: 48mm· D1: 6mm

Schubstangenspanner Nr.6842 Gr.3 schwer,Druck-/Zugspanner AMF schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter AndrückschraubeWeitere technische Eigenschaften:· A: 12mm· C: 41mm· D: 6,5mm· M max.: 44mm· M min.: 36mm· L1: 139mm· H1: 116mm· F1: 4kN· Gesamthöhe: 115mm· B max.: 72mm· Bohrungs-Ø: 6,5 mm· F2: 4kN· B min.: 40mm· P: 95mm· Eigenschaft: schwer, Druck-/Zugspanner· K: 28mm· E: 30mm· H: 30mm· N: 60mm· Gesamtlänge: 140mm

Senkrechtspanner Nr.6802 Gr.5 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 14mm· C: 45mm· D: 8,5mm· a: 115°· L1: 195mm· H1: 301mm· F1: 3kN· L: 26,5-31,5mm· O: 10mm· Bohrungs-Ø: 8,5 mm· a*: 60°· I: 25mm· F2: 5kN· F: 35mm· B: 140mm· P: 65mm· K: 9,5mm· E: 72mm· H: 77mm· Spannweite: 72 mm

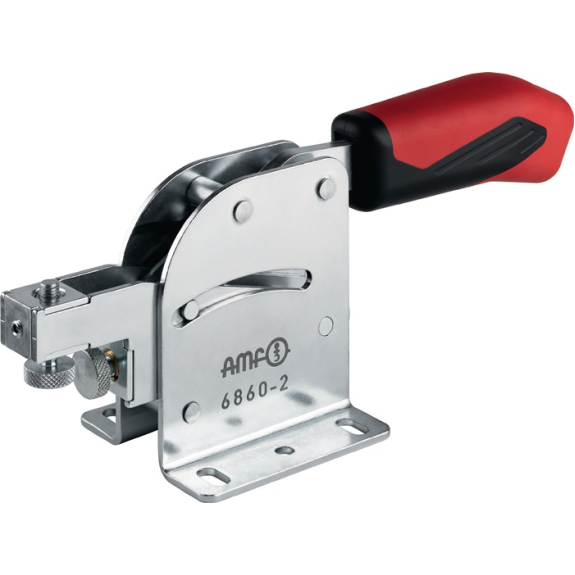

Kombispanner Nr.6860 Gr.2 AMF mit waagrechtem Fuß · verzinkt und passiviert · Niet aus rostfreiem Stahl · Lagerbuchsen einsatzgehärtet · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher KomponenteWeitere technische Eigenschaften:· A: 19,5mm· C: 50mm· D: 6,5mm· HW2 max.: 24mm· G: 28mm· H1: 94mm· F1: 2kN· H2: 87mm· L: 219mm· Material: verzinkt· I: 16mm· F2: 2kN· F: 9mm· B: 56mm· P: 75mm· HW1 min.: 30mm· K: 12,5mm· HW2 min.: 14mm· E: 32mm· M: 48,5-61,5mm· HW1 max.: 40mm· H: 46mm· N: 75mm

Senkrechtspanner Nr.6802 Gr.6 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 14mm· C: 50,5mm· D: 13mm· a: 140°· L1: 231mm· H1: 369mm· F1: 3,4kN· L: -mm· O: 10mm· Bohrungs-Ø: 13 mm· a*: 60°· I: 30mm· F2: 5,5kN· F: 28mm· B: 165mm· P: 90mm· K: 24,5mm· E: 89mm· H: 117mm· Spannweite: 89 mm

Maschinentischspanner Spann-H.200mm A.100mm Schienen-Q.19,5x9,5mm BESSEY Gleitbügel und Schiene aus glanzverzinktem Vergütungsstahl · Spannhebel kunststoffbeschichtet · der Spanner wird mit Hilfe eines T-Nutensteines und einer Innensechskantschraube auf dem Maschinentisch befestigt (nicht im Lieferumfang enthalten)

Senkrechtspanner STC-VH Gr.50 waagrechter Fuß BESSEY automatische, stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleicher Spannkraft · regulierbare Spannkraft durch Einstellung der Stellschraube im Gelenk · abnehmbare Schutzkappe an der Druckplatte · Lochmuster der Grundplatte für mm und inch passend · 2-Komponenten KunststoffgriffWeitere technische Eigenschaften:· Breite: 13,25mm· Länge: 116mm· Gewicht: 0,43kg· H1: 162mm· F1: 2,5kN· Höhe: 13,25mm· Spannweite:

Waagrechtspanner Nr.6871 Gr.20 Winkelfuß AMF variabel · mit offenem Haltearm und Winkelfuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · automatischer Höhenausgleich S:Größe 20 = 20 mmGröße 50 = 35 mmmaximaler Höhenausgleich:Größe 20 = 35 mmGröße 50 = 40 mmWeitere technische Eigenschaften:· A: 6mm· C: 20-26mm· D: 5,6mm· Andrückschraube: M6 x 40· HW min.: -3mm· L1: 173mm· HW max.: 24mm· H1: 94mm· F1: 2kN· H2: 113mm· Bauart: Winkelfuß· I: 10mm· F: 24mm· B: 56mm· P: 38mm· K: 7,1mm· E: 22mm· M: 25,4mm· H: 68mm· N: 45mm· D1: 5,6mm

Schubstangenspanner Gr.25 BESSEY automatisch stufenlose Anpassung der Spannweite bis 13 mm · bei annähernd gleichbleibender Spannkraft - ohne manuelle Änderung der Druckschrauben-Position · Spannkraft lässt sich durch einfaches Drehen an der Stellschraube im Gelenk des Spanners an die Erfordernisse anpassen · abnehmbare Schutzkappe an der Druckplatte · Lochmuster der Grundplatte für mm und inch passend · 2-Komponenten-Kunststoffgriff mit WeichstoffeinlageWeitere technische Eigenschaften:· Breite: 60mm· Länge: 233mm· F1: 2,5kN· Höhe: 46mm

Waagrechtspanner Nr.6830NI Gr.2 waagrechter Fuß AMF VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr . 6890NI · auch für die Lebensmittelindustrie geeignetWeitere technische Eigenschaften:· A: 6mm· C: 26mm· D: 5,6mm· Andrückschraube: M6 x 35· HW min.: -1,6mm· L1: 162mm· HW max.: 5mm· H1: 45mm· F1: 1kN· H2: 68mm· L: 12,7mm· M1: 28,5· a*: 90°· Material: Edelstahl· Bauart: waagrechter Fuß· I: 13mm· F2: 1,2kN· F: 16mm· B: 64mm· P: 38mm· K: 6mm· E: 32mm· M: 19,5-29,5mm· H: 24mm· N: 42mm· D1: 5,6mm

Senkrechtspanner Nr.6800NI Gr.3 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 8mm· C: 20mm· D: 7,5mm· a: 105°· L2: 112mm· HW min.: +2,4mm· L1: 112mm· HW max.: 11,2mm· H1: 186mm· F1: 1,2kN· M1: -· Bohrungs-Ø: 7,5 mm· a*: 60°· Material: Edelstahl· I: 18mm· F2: 2,5kN· F: 19mm· B: 79mm· P: 35mm· K: 7,5mm· E: 36mm· M: 32mm· H: 33mm· N: 46mm· Spannweite: 36 mm
