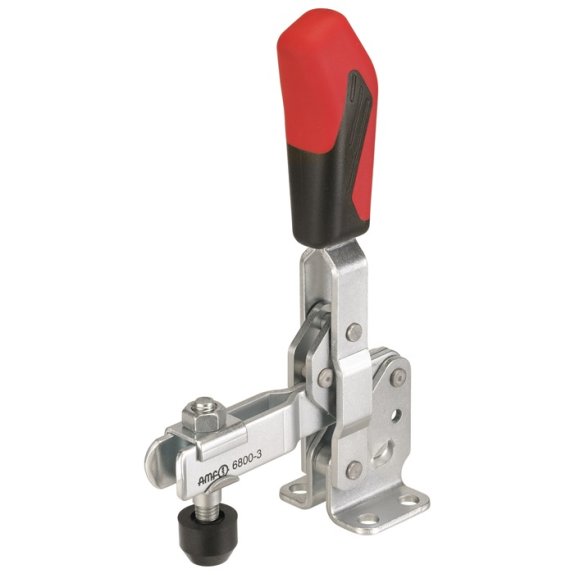

Senkrechtspanner Nr.6800 Gr.2 waagrechter Fuß

Senkrechtspanner Nr.6802 Gr.6 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 14mm· C: 50,5mm· D: 13mm· a: 140°· L1: 231mm· H1: 369mm· F1: 3,4kN· L: -mm· O: 10mm· Bohrungs-Ø: 13 mm· a*: 60°· I: 30mm· F2: 5,5kN· F: 28mm· B: 165mm· P: 90mm· K: 24,5mm· E: 89mm· H: 117mm· Spannweite: 89 mm

Waagrechtspanner Nr.6832 Gr.2 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 26mm· D: 5,6mm· Andrückschraube: M6 x 35· HW min.: 15mm· L1: 164mm· F1: 1kN· Gesamthöhe: 59mm· L: 12,7mm· O: 5mm· a*: 90°· Bauart: senkrechter Fuß· F: 16mm· P: 38mm· K: 6mm· A: 6mm· HW max.: 22mm· H1: 61mm· H2: 68mm· M1: 34mm· I: 13,2mm· F2: 1,2kN· B: 64mm· E: 32mm· M: 29,5-34mm· H: 40mm· N: 21mm· Gesamtlänge: 162mm· D1: 5,6mm

Schubstangenspanner Nr.6842 Gr.3 schwer,Druck-/Zugspanner AMF schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter AndrückschraubeWeitere technische Eigenschaften:· A: 12mm· C: 41mm· D: 6,5mm· M max.: 44mm· M min.: 36mm· L1: 139mm· H1: 116mm· F1: 4kN· Gesamthöhe: 115mm· B max.: 72mm· Bohrungs-Ø: 6,5 mm· F2: 4kN· B min.: 40mm· P: 95mm· Eigenschaft: schwer, Druck-/Zugspanner· K: 28mm· E: 30mm· H: 30mm· N: 60mm· Gesamtlänge: 140mm

Verschlussspanner Nr.6848V Gr.3 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 19mm· D: 6,5mm· E max.: 36mm· G: 25mm· L1: 125mm· E min.: 7mm· H1: 70mm· H2: 136mm· Armlänge: 125 mm· B max.: 64mm· Bohrungs-Ø: 6,5mm· F: 14mm· B min.: 34,5mm· P: 35mm· K: 8mm· M: 24,5-32,0mm· H: 6mm· N: 48mm· D1: 6mm

Senkrechtspanner Nr.6802 Gr.5 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 14mm· C: 45mm· D: 8,5mm· a: 115°· L1: 195mm· H1: 301mm· F1: 3kN· L: 26,5-31,5mm· O: 10mm· Bohrungs-Ø: 8,5 mm· a*: 60°· I: 25mm· F2: 5kN· F: 35mm· B: 140mm· P: 65mm· K: 9,5mm· E: 72mm· H: 77mm· Spannweite: 72 mm

Waagrechtspanner Nr.6833 Gr.3 Winkelfuß AMF mit WinkelfußWeitere technische Eigenschaften:· A: 8mm· C: 24mm· D: 6,8mm· a: 90°· Andrückschraube: M8 x 45· L1: 206mm· H1: 86,5mm· F1: 1,8kN· H2: 86mm· Gesamthöhe: 86mm· Bauart: Winkelfuß· I: 15mm· F2: 2,5kN· F: 6,5mm· B: 59mm· P: 38mm· K: 7mm· E: 37mm· M: 28,5mm· H: 70mm· N: 42,5mm· Gesamtlänge: 206mm
