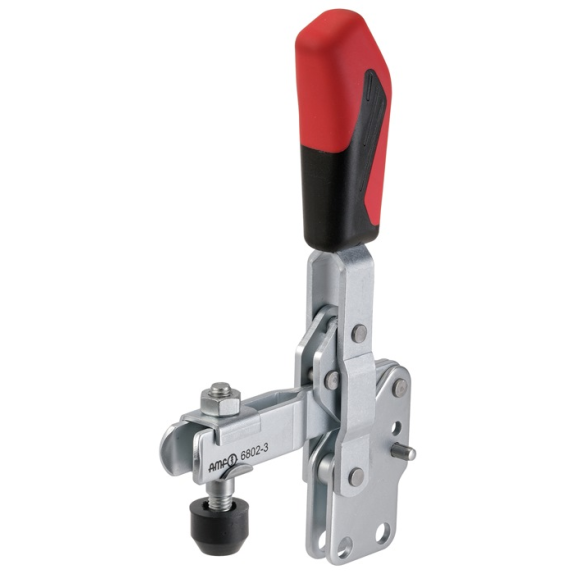

Senkrechtspanner Nr.6802 Gr.5 senkrechter Fuß

Senkrechtspanner Nr.6802 Gr.6 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· A: 14mm· C: 50,5mm· D: 13mm· a: 140°· L1: 231mm· H1: 369mm· F1: 3,4kN· L: -mm· O: 10mm· Bohrungs-Ø: 13 mm· a*: 60°· I: 30mm· F2: 5,5kN· F: 28mm· B: 165mm· P: 90mm· K: 24,5mm· E: 89mm· H: 117mm· Spannweite: 89 mm

Senkrechtspanner Nr.6800 Gr.2 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 20mm· D: 5,5mm· a: 105°· L2: 89mm· HW min.: -3mm· L1: 78mm· F1: 0,8kN· L: 12,5mm· a*: 60°· F: 11mm· P: 32mm· K: 6mm· A: 6mm· HW max.: 4,5mm· H1: 139,5mm· M1: 27mm· Bohrungs-Ø: 5,5 mm· I: 12mm· F2: 1,2kN· B: 52mm· E: 25mm· M: 23-31mm· H: 23mm· N: 43mm· Spannweite: 25 mm

Waagrechtspanner Nr.6832 Gr.2 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 26mm· D: 5,6mm· Andrückschraube: M6 x 35· HW min.: 15mm· L1: 164mm· F1: 1kN· Gesamthöhe: 59mm· L: 12,7mm· O: 5mm· a*: 90°· Bauart: senkrechter Fuß· F: 16mm· P: 38mm· K: 6mm· A: 6mm· HW max.: 22mm· H1: 61mm· H2: 68mm· M1: 34mm· I: 13,2mm· F2: 1,2kN· B: 64mm· E: 32mm· M: 29,5-34mm· H: 40mm· N: 21mm· Gesamtlänge: 162mm· D1: 5,6mm

Schubstangenspanner Nr.6842 Gr.3 schwer,Druck-/Zugspanner AMF schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter AndrückschraubeWeitere technische Eigenschaften:· A: 12mm· C: 41mm· D: 6,5mm· M max.: 44mm· M min.: 36mm· L1: 139mm· H1: 116mm· F1: 4kN· Gesamthöhe: 115mm· B max.: 72mm· Bohrungs-Ø: 6,5 mm· F2: 4kN· B min.: 40mm· P: 95mm· Eigenschaft: schwer, Druck-/Zugspanner· K: 28mm· E: 30mm· H: 30mm· N: 60mm· Gesamtlänge: 140mm

Verschlussspanner Nr.6848V Gr.3 vertikal AMF vertikalWeitere technische Eigenschaften:· C: 19mm· D: 6,5mm· E max.: 36mm· G: 25mm· L1: 125mm· E min.: 7mm· H1: 70mm· H2: 136mm· Armlänge: 125 mm· B max.: 64mm· Bohrungs-Ø: 6,5mm· F: 14mm· B min.: 34,5mm· P: 35mm· K: 8mm· M: 24,5-32,0mm· H: 6mm· N: 48mm· D1: 6mm

Kombispanner Nr.6860 Gr.2 AMF mit waagrechtem Fuß · verzinkt und passiviert · Niet aus rostfreiem Stahl · Lagerbuchsen einsatzgehärtet · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher KomponenteWeitere technische Eigenschaften:· A: 19,5mm· C: 50mm· D: 6,5mm· HW2 max.: 24mm· G: 28mm· H1: 94mm· F1: 2kN· H2: 87mm· L: 219mm· Material: verzinkt· I: 16mm· F2: 2kN· F: 9mm· B: 56mm· P: 75mm· HW1 min.: 30mm· K: 12,5mm· HW2 min.: 14mm· E: 32mm· M: 48,5-61,5mm· HW1 max.: 40mm· H: 46mm· N: 75mm
