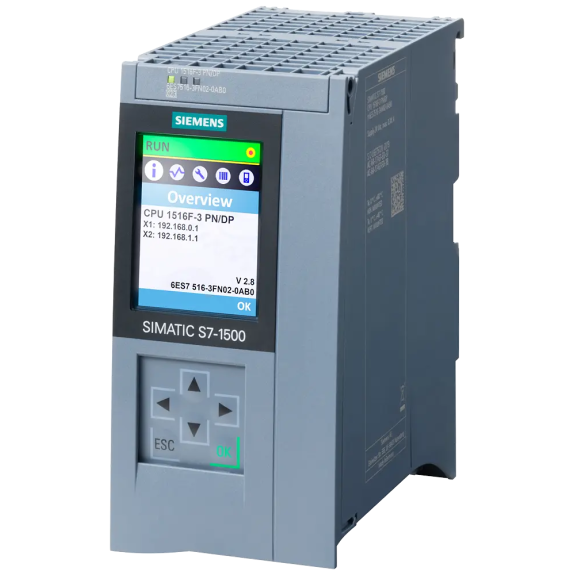

Unità di base PLC con modulo CPU e interfacce PROFINET/PROFIBUSSimatic S7 1500F

L'unità di base PLC Simatic S7-1500F di SIEMENS è dotata di un modulo CPU 1516F-3 PN/DP, che offre una memoria di lavoro di 1,5 MB per i programmi e 5 MB per i dati. Dispone di tre interfacce: la prima è un PROFINET IRT con uno switch a 2 porte, la seconda è un PROFINET RT e la terza è un PROFIBUS. La performance per bit è di 10 ns, ed è necessaria una scheda di memoria SIMATIC.

Informazioni generali:

• Tipo di prodotto: CPU 1516F-3 PN/DP
• Versione hardware: FS01
• Versione firmware: V2.9
• Dati I&M: Sì; I&M0 a I&M3
• Funzionamento sincronizzato: Sì; Decentralizzato e centralizzato; con min. OB 6 x ciclo di 375 µs (decentralizzato) e 1 ms (centralizzato)
• Programmazione con STEP 7 TIA Portal a partire dalla versione: V17 (FW V2.9) / V16 (FW V2.8) o superiore

Tensione di alimentazione:

• Valore nominale (DC): 24 V
• Limite inferiore consentito (DC): 19,2 V
• Limite superiore consentito (DC): 28,8 V
• Protezione contro l'inversione di polarità: Sì

Corrente d'ingresso:

• Corrente nominale: 0,85 A
• Corrente max.: 1,1 A
• Corrente di spunto max.: 2,4 A; Valore nominale
• I²t: 0,02 A²·s

Potenza dissipata:

• Potenza dissipata tipica: 7 W
