Servoazionamenti compatti digitali a 2 canali

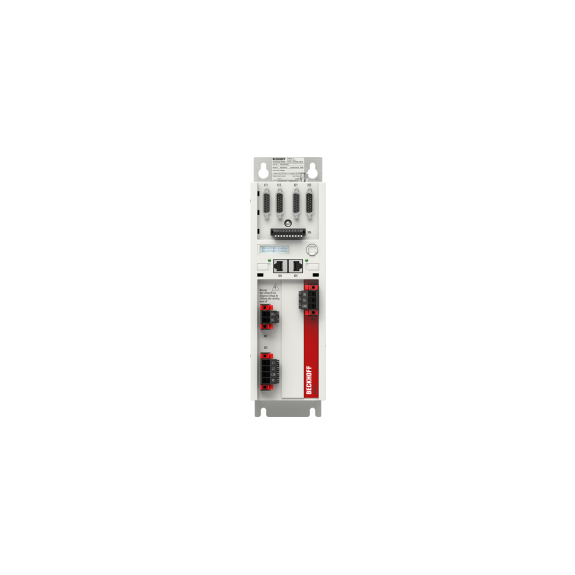

AX5206 Servoazionamenti digitali compatti a 2 canali I servoazionamenti a due canali AX5000 offrono funzionalità, flessibilità e convenienza ottimali .
I componenti necessari per il funzionamento, come l'alimentatore, il filtro EMC e i condensatori del circuito intermedio, sono già integrati .
L'anello di controllo, con struttura a cascata, supporta compiti di posizionamento rapidi e altamente dinamici .
La comunicazione di sistema ad alte prestazioni EtherCAT consente un'interfaccia ideale con la tecnologia di controllo basata su PC. Gli azionamenti AX5000 nella versione a due canali sono disponibili con diverse intensità di corrente, da 2 x 1,5 A a 2 x 6 A .
Si tratta di due canali separati, la cui corrente nominale può essere adattata al rispettivo motore collegato .
Grazie all'opzione di regolazione flessibile, è possibile collegare un motore più grande a un dispositivo a due canali anche quando il secondo canale aziona un motore più piccolo .
Durante la regolazione è necessario tenere conto della corrente di somma consentita del dispositivo. Il sistema di connessione rapida AX-Bridge consente di collegare in modo semplice e veloce diversi dispositivi AX5000 per formare un sistema multiasse .
I moduli di alimentazione e connessione plug-in collegano l'alimentazione, il circuito intermedio e la tensione di controllo a 24 V CC .
È possibile collegare all'AX5000 diversi tipi e dimensioni di motori, come quelli sincroni, lineari, torque, asincroni e a bobina mobile, senza ulteriori misure .
L'interfaccia multi-feedback supporta tutti gli standard più comuni .
È inoltre possibile parametrizzare il modello di funzionamento sensorless dei motori sincroni e asincroni. L'AX58xx opzionale consente le tipiche funzioni di sicurezza integrate nell'azionamento e il soddisfacimento dei requisiti delle norme EN ISO 13849-1:2015 (Cat .
4, PL e), EN 61508:2010 (SIL 3) e EN 62061:2005 + A1:2013/A2:2015 (SIL CL3). L'AX5000 è stato sviluppato specificamente per EtherCAT, in quanto i vantaggi di quest'ultimo vengono sfruttati in modo ottimale nella tecnologia di azionamento .
Ciò include in particolare il breve tempo di ciclo, anche in reti con molti dispositivi, nonché la sincronia e la simultaneità. Il TwinCAT 3 Drive Manager 2 funge da strumento di messa in servizio .
Grazie alla struttura e all'ampia gamma di funzioni, la messa in servizio dell'asse è semplice e intuitiva. Dati tecnici AX5206 Funzione servoazionamento Canali 2 Tensione nominale di alimentazione 3 x 100...480 V c.a .
±10 Tensione del circuito intermedio max .
875 V CC Corrente di uscita nominale (canale) 6 A Corrente di uscita di picco (canale) 13 A Feedback SinCos 1 Vpp , resolver , EnDat 2.1 , Hiperface , BiSS B , OCT Bus di sistema EtherCAT Profilo di azionamento Profilo SERCOS per servoazionamenti secondo IEC 61800-7-204 (SoE) Temperatura ambiente (funzionamento) 0...+50 °C (vedere documentazione) Omologazioni/marchi CE, cULus, EAC Grado di protezione IP20 Altezza senza connettori 274 mm Profondità senza connettori 232 mm Larghezza 92 mm
