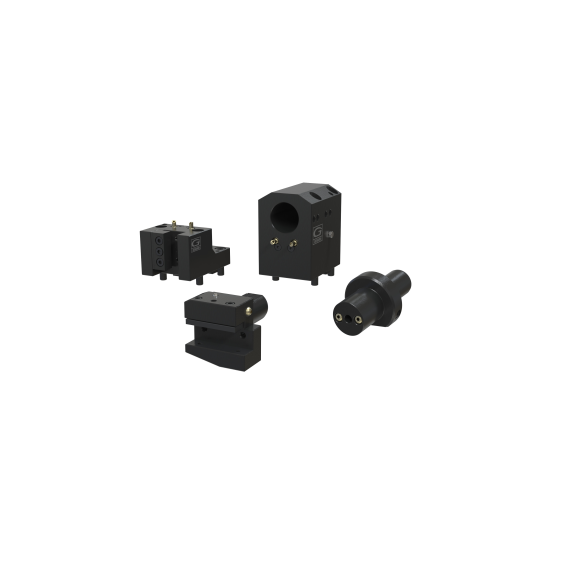

PORTAUTENSILE COMBINATO BIGLIA

Portautensile quadro 20 x 20 S X (MAZAK QTN NEXUS 100)

Portautensile statico rovesciato a sedi multiple per utensili quadri W=25 con attacco VDI-40 DIN69880

Motorizzato Regolabile Biglia - - attacco BMT-55 - uscita ER-20 - RPM=6000 RATIO 1:1 Rotazione Concorde - H=60 ref . Esterno - per B501-Y/B301/B470/B455/B510/B550/B650/B658/1200

Motorizzato Assiale Din 5480 - - attacco VDI-40 - uscita ER-32 - RPM=6000 RATIO 1:1 Rotazione Concorde - H=95 ref . Esterno - per VDI-40 (DIN 5480)

Motorizzato Radiale (Sx) Miyano - - attacco M45 - uscita ER-25 - RPM=6000 RATIO 1:1 Rotazione Discorde - H=65 ref . Esterno - per ABX 51/64 TH2/TH3 - BNE 34/42 - BNJ 42/51

Motorizzato Radiale (Sx) Din 1809 - - attacco VDI-30 - uscita ER-25 - RPM=5000 RATIO 1:1 Rotazione Discorde - H=55 ref . Interno - per VDI-30 (DIN 1809)

Motorizzato Radiale (Sx) Mazak - - attacco QTN 3 - 50 - uscita ER-40 - RPM=4000 RATIO 1:1 Rotazione Discorde - H=160 ref . Interno - per SQT 28/30/300 - NEXUS 300/350/400/450 (MY)

Motorizzato Assiale Dmg Mori - - attacco NZ - 40 - uscita ER-32 - RPM=12000 RATIO 1:1 Rotazione Concorde - H=89 ref . Esterno - per NZ 1500/2000/3100 - NT/NTZ 1000/2000/3000/3100/3150/3200 - DURATURN 2050/2550 (MC) - 16 STATION TURRET = NZ/NZX 1500/2500 - 20 STATION TURRET = NL/NLX 1500/2000/2500

Portautensile statico destro rovesciato portalama W=26 con attacco VDI-50 DIN69880

Motorizzato Radiale Takisawa Taiwan - - attacco BMT-60 - uscita ER-32 - RPM=6000 RATIO 1:1 Rotazione Discorde - H=90 ref . Interno - per EX 380/310/508/509/510/710/908/910 - EX 1500/2000 YT/YS - TC 350 MC - TT 350 MC -EX/NEX 508/510/908/910 M/Y - LA 200/250 M/Y - LA 250 YS/Y1 (15 stations) - FX 800 - MX 800 - VTL 450 M - LX 2500 M/Y

Motorizzato Radiale (Sx) Baruffaldi - - attacco VDI-40 - uscita ER-32 - RPM=4000 RATIO 1:1 Rotazione Discorde - H=100 ref . Esterno - per VDI-40 (BARUFFALDI)

Motorizzato Radiale (Sx) Baruffaldi - - attacco VDI-40 - uscita ER-32 - RPM=4000 RATIO 1:1 Rotazione Discorde - H=100 ref . Interno - per VDI-40 (BARUFFALDI)

Motorizzato Radiale (Sx) Haas - - attacco VDI-40 - uscita ER-32 - RPM=6000 RATIO 1:1 Rotazione Concorde - H=75 ref . Interno - per STANDARD TURRET X=117,55 mm = DS 30 - SL/ST 40 - HYBRID TURRET 24 STATION X=117,55 mm = DS 30 - ST 20/30 - TL 15/25 - HYBRID TURRET 12 STATION X=117,55 mm = DS 20/30 - SL 20/30/40 - ST 20/20Y/30

Motorizzato Assiale Bmt - - attacco BMT-55 con tenone maggiorato - uscita ER-25 - RPM=8000 RATIO 1:1 Rotazione Concorde - H=57,5 ref . Esterno - per -
